Solární prostup PERFEKTA S48 typ F Ø5-47mm
Solární prostup PERFEKTA S48 typ F Ø5-47mm
Solární prostup PERFEKTA S48 typ F Ø5-47mm
Solární prostup PERFEKTA S48 typ F Ø5-47mm
Solární prostup PERFEKTA S48 typ F Ø5-47mm
Solární prostup PERFEKTA S48 typ F Ø5-47mm

Solární prostup PERFEKTA S48 typ F Ø5-47mm

Typ krytiny
Trapézový plech
1 477 Kč / kus

1 220 Kč bez DPH

Barva:
Celkem k úhradě
Počet
kus
Skladem 1 kus

Pasuje na vaši střechu?Vyberte krytinu a hned to uvidíte.Vybrat krytinu
Sestavit kompletní příslušenství ke střešeKonfigurátor ukáže vše, co na vaši krytinu pasuje
Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se

Průchodka S48 slouží k vedení trubek pro solární systémy a elektrických kabelů pro fotovoltaické systémy střechou. Konstrukce umožňuje demontáž krytu, což značně usnadňuje montáž a údržbu. Nástavec je vyroben z odolné a pružné gumy, která zajišťuje dokonalé těsnění. Průměry vnitřních otvorů nástavce jsou ⌀ 5, 9, 14, 21, 27, 34, 40, 47 mm.

Solární průchod S48 pro přívod kabeláže ke střešním solárním systémům určený pro plechové imitace střešních tašek

Wirplast · solární prostup

Prostup pro solární a fotovoltaické vedení

Vede potrubí solárních systémů a elektrické kabely fotovoltaiky skrz střechu. Kryt lze sejmout, což usnadňuje montáž i servis.

Průměr
otvory Ø 5–47 mm
Těsnění
pryžová manžeta
Střešní základna
typ F
Barvy
RAL s UV stabilizátorem
Solární prostup PERFEKTA S48 typ F Ø5-47mm
Solární prostup PERFEKTA S48 typ F Ø5-47mm

Wirplast

K čemu slouží

Prostup je určen pro trubky solárních (fototermických) systémů a elektrické kabely fotovoltaiky. Kryt lze demontovat – kabely protáhnete a utěsníte pohodlně a stejně snadný je i pozdější servis.

Manžeta je z pevné a pružné pryže, která výborně těsní; vnitřní otvory mají průměry Ø 5, 9, 14, 21, 27, 34, 40 a 47 mm.

Rozměry

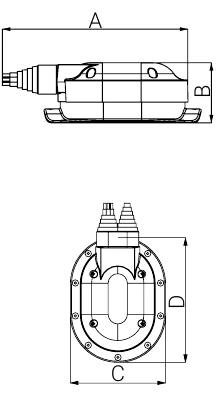

Výkres S48
Výkres výrobce – písmena odpovídají tabulce
A390 mm
B91–134 mm
C240 mm
D310 mm

Rozměry podle katalogu Wirplast. Rozsah (např. 200–400) znamená, že rozměr je nastavitelný nebo závisí na typu krytiny.

Základna typ F
Základna typ F
Profil typ F
Profil trapézu, rozměry ± 2 mm

Pasuje na vaši střechu?

Základna typ F – trapézový plech T-18, T-20

Pro trapézové plechy připravil Wirplast základny podle profilu (F, G, R, K, O). Porovnejte rozměry profilu na výkresu s vaší krytinou.

  • Ověřte krytinu v poli „Pasuje na vaši střechu?“ u ceny.
  • Úplný seznam výrobců a modelů je v záložce Kompatibilní krytiny.
  • Nejste si jisti? Pošlete nám výrobce a model krytiny nebo fotku – ověříme to.

Podle výrobce

Kolik kabelů a jak silných

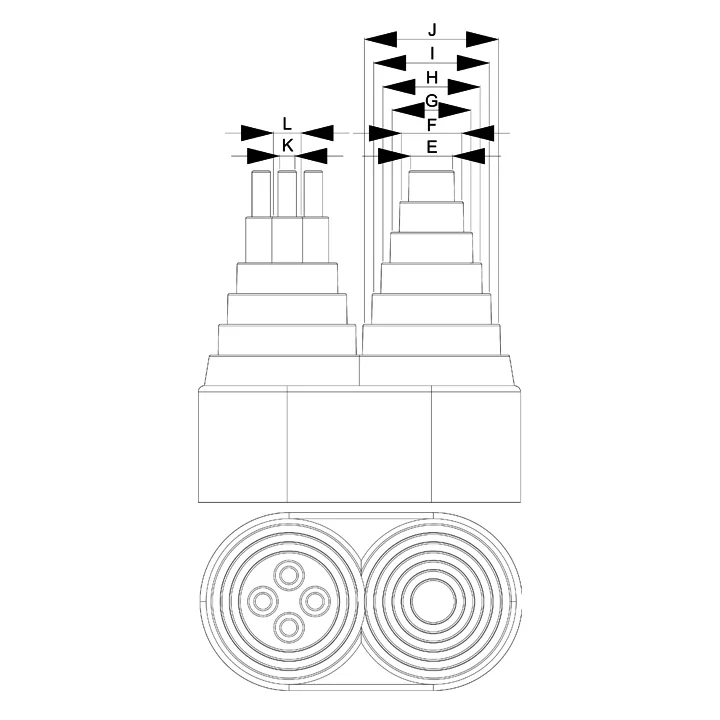

Pryžová manžeta solárního prostupu
Pryžová manžeta – výkres výrobce

Manžeta má vnitřní otvory těchto průměrů – pro trubky solárních systémů i kabely fotovoltaiky:

  • Ø 5
  • Ø 9
  • Ø 14
  • Ø 21
  • Ø 27
  • Ø 34
  • Ø 40
  • Ø 47

Tip výrobce: jako dodatečné utěsnění se osvědčí silně přilnavý butylový tmel Wirplast – trvale plastický a odolný vůči povětrnosti i stárnutí.

Obsah balení

  • Solární prostup
  • Střešní základna
  • Butylové těsnění
  • 10 barevných farmářských šroubů v odstínu výrobku
  • Pryžová manžeta

Technické údaje

Materiálpolypropylen (PP) stabilizovaný proti UV záření, pryž EPDM
Typ krytinyplechové tašky, trapézové plechy
Typy základen – trapézové plechyF, G, R
Typy základen – plechové taškyA, B, C, D, E, H, I, J, L, M, N, P, Q, S, T, U, W, X, Z
Hmotnost netto / brutto0,75 / 1,10 kg
Balení1 ks / sada
Rozměr kartonu327 × 262 × 135 mm
Na paletě (výška do 2 m)120 ks
Řada výrobcePERFEKTA
Národní technické posouzeníITB-KOT-2020/1554 (vydání 2), ITB Varšava
Deklarované vlastnosti podle prohlášení výrobce
Teplota měknutí podle Vicata≥ 70 °C
Rázová houževnatost (Charpy)≥ 5 kJ/m²
Změny po zahřátíbez trhlin, delaminace, otevření spojů a puchýřů
Pevnost v tahu – pryžové části (TPV)≥ 2,5 MPa
Tažnost při přetržení – pryžové části (TPV)≥ 450 %
Rozměrová stálost (70 °C, 3 h)změna ≤ 1,0 %, beze změny tvaru a vad povrchu
Zrychlené stárnutí UV zářením (2600 MJ/m²)změna barvy nejvýše o 3. stupeň šedé stupnice

Časté otázky

Jaké průměry kabelů a trubek manžeta pojme?

Manžeta má vnitřní otvory Ø 5, 9, 14, 21, 27, 34, 40 a 47 mm.

Dostanu se ke kabelům i později?

Ano, kryt prostupu je snímatelný – usnadňuje montáž i servis.

Je potřeba něco dotěsnit?

Výrobce doporučuje jako dodatečné utěsnění butylový tmel Wirplast, který je trvale plastický a odolný vůči povětrnosti.

Kód
WIRPL.S48F.8019
Typ krytiny
Trapézový plech
EAN
5905857395758

Tento produkt pasuje na tyto krytiny:

ARECO SWEDEN
T-18
ATEST-POL
T-18
BALEXMETAL
T-18
BIAL-MET
T-18
BLACH-POL
ScalaT-18
BLACHDOMPLUS
Korona PlusT-18
BLACHMET
T-18
BLACHODACH
T-18 PlusTrapézový plech T-18+
BLACHOTRAPEZ
T-18 HydrocontrolTrapez T-18Trapez T-20+Trapez T18+
BLACHY MINDA
T-18
BLACHY PIOTROWICZ
T-18
BLOK-BUD
T-18
BORGA
T-18
BP2
Trapézový plech T-18
BRATEX
T18
BUDMAT
TRB-18 / 1100TRB-18 / 1124
BUDMAX-METAL
T-18
COMAX
TR18
DACH-STYL
T-18
Dachpol
T-18
DACHY ŁUCZAJ
T-18
DISPOL
T-18
DOM BLACH
T-18
FINCO STAL
T-18
FINISH PROFILES
T-18
FLORIAN
T-18
GLINMET
T-18
HANBUD
T-18
INTER MAX
T-18
KURPDACH
T-18
LIMBLACH
T-18
MANSARD
T-18
MATPOL
T-18
MAX-SYSTEM
T-18
METALEX MIKOŁAJEWICE
T-18
NOWAX
T-18
POLONICA
T-18T-20
POLSTAL
T-18
PRUSZYŃSKI
T-18T-20
REGAMET
T-18T-20
ROZBUD
T-18
RUUKKI
T20
SATJAM
T-18T-20T18 DR
SOLAN
T-18
STAHLBERG
T-18
STAL-HART
T-18
TRAFFIC
T-18
TRANSBLACH
T-18
UNIBLACH
T-18
VICOR
T-18
WAT
T-18
WŁASTAL
T-18
Tento produkt posíláme: Osobní odběr : Frýdek-Místek (Chlebovice) · PPL - Parcel Shop · Zásilkovna · Kurýr PPL
Osobní odběr – Frýdek-Místek (Chlebovice)zdarmaPo–Pá 7–16, zboží připravíme obvykle do 1 pracovního dne.
Zásilkovna / PPL Parcel Shopod 75 KčMenší balíky do 15 kg a 120 cm, i ve více balících.
Kurýr PPLod 182 KčBalíky na adresu. Příplatek PPL za kus delší než 120 cm 483 Kč, za kus nad 31,5 kg 975 Kč.
Nadrozměr – žlaby a dlouhé zbožíod 484 KčPlastové okapy 484 Kč, ocelové 968 Kč, podhledy 1 815 Kč. Nad 10 000 Kč bez DPH zdarma.
Paletová přeprava TOPTRANSpodle místaOkna, schody a objemné zboží. ČR obvykle 850–1 400 Kč, přesnou cenu spočítá košík po zadání PSČ. Nad 20 000 Kč bez DPH zdarma.
Slovenskopodle dopravcePacketa SK, kurýr PPL a paleta – cenu uvidíte v košíku.

Ceny s DPH. Přesnou cenu dopravy pro váš košík a adresu uvidíte v objednávce.

Výrobce

WIRPLAST – Więcek sp. j.
ul. Stawowa 9A, 42-287 Babienica, Polsko
Web: https://wirplast.pl

Bezpečnostní informace

Používejte jen k určenému účelu a podle návodu nebo technického listu výrobce. Práce na střeše a ve výšce provádějte se zajištěním proti pádu. Při manipulaci a montáži noste ochranné rukavice a brýle. Drobné díly uchovávejte mimo dosah dětí.
