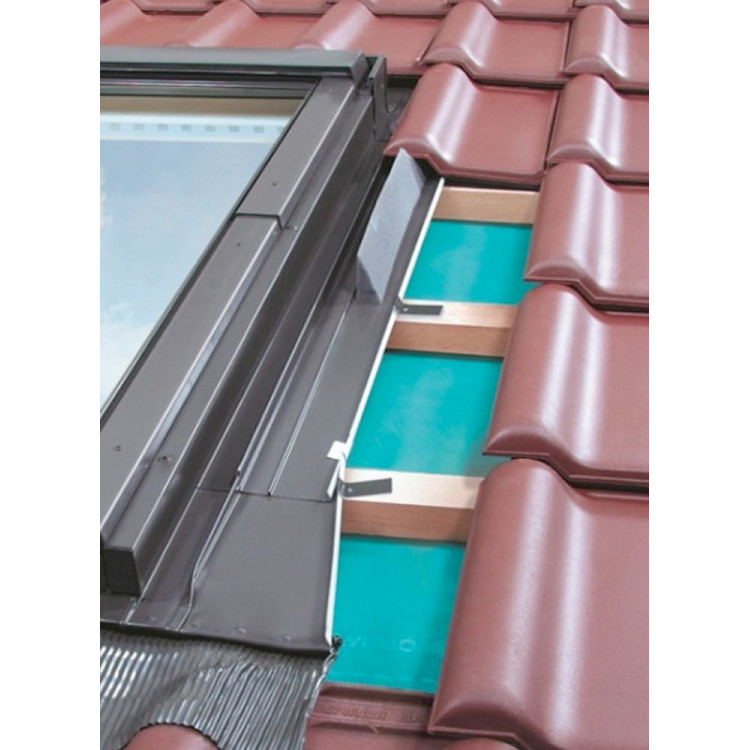

FAKRO EZV-P blinkend

Die EZ_-Dichtungsleiste ermöglicht den dichten Anschluss des Fensters an profilierte Dacheindeckungen wie Ziegel, Profilbleche. Es handelt sich um einen universellen Eindeckrahmen, der nicht nur für profilierte Dacheindeckungen, sondern für alle Arten von Dacheindeckungen mit einer Profilhöhe von bis zu 50 mm verwendet werden kann. Standardmäßig ist er für den Einbau eines einzelnen Fensters in die Dachschalung geeignet. Er ist auch in einer modularen Version für die Kombination von Fenstern in Baugruppen erhältlich. Der EZV-P-Eindeckrahmen enthält nicht das XDP-Montage- und Dämmset, das wir empfehlen, zusätzlich oder zusammen mit dem Eindeckrahmen zu kaufen (siehe Link unten).

Einfassung für profilierte Dacheindeckungen

Horizontale, vertikale und Blockeindeckungen bei Verlegung in den Tiefen "N" und "V",
horizontale Anordnungen bei Verlegung in der Tiefe "J".

Der Eindeckrahmen ist in verschiedenen Ausführungen erhältlich, die den Einbau des Fensters in die Dachkonstruktion in drei verschiedenen Einbautiefen ermöglichen: "N" (+3 cm), "V" (0 cm) und "J" (-3 cm). Die Standardversion des EZ_ Eindeckrahmens für die Einbautiefe "V" ist die Version EZV-A.



Einbaubereich für geneigte Dächer:

15° bis 90° für die Tiefen "N" und "V",
20° bis 90° für die Tiefe "J".

EZV-A Eindeckrahmen mit XDP-Dämmset Wir empfehlen die Verwendung des EZV-A XDP-Eindeckrahmens, der aus dem Standard-EZV-A-Eindeckrahmen (1) und dem XDP-Dämmset besteht. Das XDP-Dämmset enthält einen dampfdurchlässigen Kragen (2) und Wärmedämmmaterial (3) aus natürlicher, speziell imprägnierter Schafwolle.

Die Konstruktion des Saums

Der Saum besteht aus vier Grundelementen (Unterteil, zwei Seitenteile und ein Oberteil). Der untere Teil des Eindeckrahmens ist mit einer elastischen Manschette von 165 mm Breite versehen, auf deren Unterseite ein Kunststoffmaterial aufgeklebt ist, das die Befestigung des Eindeckrahmens an der Dachdeckung ermöglicht und eine dichte Verbindung gewährleistet. Der Eindeckrahmen ist werkseitig mit Dichtungskeilen versehen, die vor Staub-, Laub- und Schneeablagerungen schützen. Außerdem ist er mit einer Entwässerungsrinne für den Abfluss von Kondenswasser aus der Folie der Eingangsabdeckung außerhalb des Fensters ausgestattet.

Teile der Verkleidung:

1 - unterer Teil des Eindeckrahmens mit Manschette
2 - Seitenverkleidungsteil
3 - Oberer Teil des Eindeckrahmens
4 - Befestigungshaken
5 - Entwässerungsrinne
6 - Dichtungskeil
