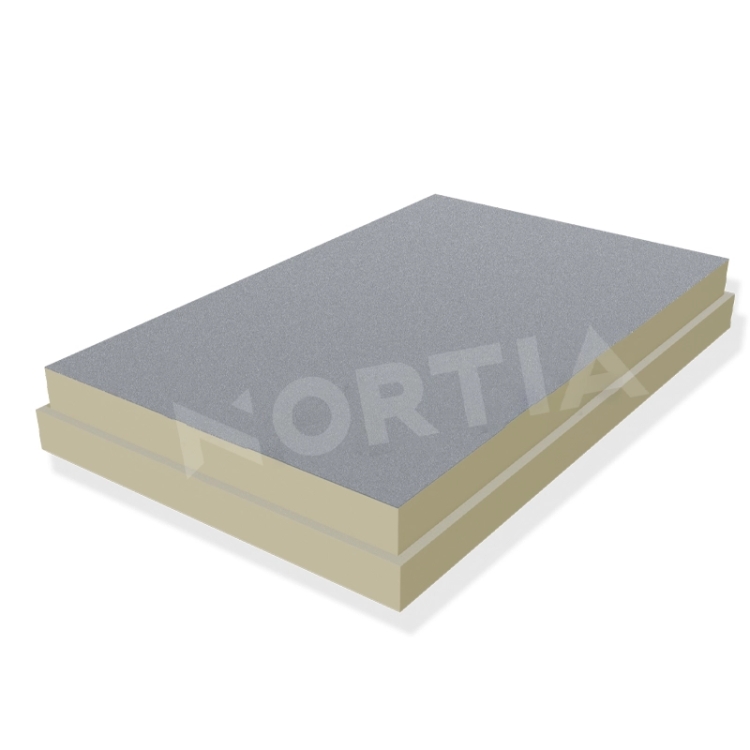

Płyta PIR ALU F, izolacja nadkrokwiowa 1200x600 mm (0,72 m²), krawędź schodkowa

Wykonanie płyty: Z folią aluminiową
Krawędź płyty: Półwpust (frez schodkowy)
Format płyty: 1200 × 600 mm

84,36 zł / m2

69,72 zł netto

Grubość płyty.:

Razem do zapłaty

Ilość

U dostawcy czas dostawy (dni): 7

Cena za 1 m². Potrzebujesz większej ilości? Chętnie przygotujemy indywidualną wycenę. Poproś o wycenę →

ALU/Therm F, podobnie jak wszystkie nasze płyty izolacyjne, oferuje doskonałą izolację termiczną. Ponadto posiada aluminiową powierzchnię, która skutecznie redukuje promieniowanie cieplne i zwiększa wydajność energetyczną. Dzięki wyprofilowanej krawędzi z zakładką zapewnia doskonałe łączenie poszczególnych płyt, eliminując w ten sposób mostki termiczne nawet w przypadku montażu jednowarstwowego. Ta innowacyjna konstrukcja sprawia, że ALU/Therm F jest idealnym rozwiązaniem dla nowoczesnych, energooszczędnych budynków.

Opis
Szczegóły Produktu

INNOPAN · izolacja PIR

INNOPAN PIR ALU/Therm F – izolacja termiczna PIR

Sztywna płyta PIR obustronnie laminowana folią aluminiową – krawędź frezowana na zakładkę, grubości 60–200 mm.

λD: 0,022 W/m·K
Wymiary płyty: 1200 × 600 mm
Krawędź: frezowana na zakładkę
Grubość: 60–200 mm

Płyta PIR ALU F, izolacja nadkrokwiowa 1200x600 mm (0,72 m²), krawędź schodkowa

Zastosowanie

Do czego służy

Płyty ze sztywnej pianki poliizocyjanurowej (PIR) obustronnie laminowane folią aluminiową. Stosuje się je jako nakrokwiową izolację termiczną dachów skośnych oraz w innych układach termoizolacyjnych.

Krawędź frezowana na zakładkę – płyty zachodzą na siebie, a połączenie nie przebiega przez całą grubość. Wymiar krycia 1185 × 585 mm.

Zalety według producenta

współczynnik przewodzenia ciepła λD = 0,022 W/m·K dla grubości 20–200 mm
wytrzymałość na ściskanie ≥ 120 kPa (CS(10\Y)120), wytrzymałość na rozciąganie prostopadle do powierzchni ≥ 80 kPa
gęstość objętościowa ≥ 32 kg/m³
CE zgodnie z EN 13165, deklaracja właściwości użytkowych IP-AL/2020/002
deklaracja środowiskowa EPD RTS_264_23

Według karty technicznej producenta

Parametry techniczne

Właściwości według deklaracji właściwości użytkowych

Materiał	sztywna pianka PIR, obustronnie folia aluminiowa
Współczynnik przewodzenia ciepła λD	0,022 W/m·K (20–200 mm)
Opór cieplny RD przy 80 mm	3,65 m²·K/W
Wytrzymałość na ściskanie przy 10 % odkształcenia	CS(10\Y)120 – ≥ 120 kPa
Wytrzymałość na rozciąganie prostopadle do powierzchni	TR80 – ≥ 80 kPa
Gęstość objętościowa	≥ 32 kg/m³
Reakcja na ogień	D-s3,d0
Stabilność wymiarowa	DS(70,90)3, DS(−20,−)2, DLT(2)5
Nasiąkliwość krótkotrwała / długotrwała	WS(P) 0,1 kg/m² / WL(T) 1,0 %
Tolerancja grubości	±2 mm (20–40 mm), ±3 mm (40–100 mm), +5/−3 mm (powyżej 100 mm)
Norma, oznaczenie	EN 13165 – PU-EN 13165-T2-DS(70;90)3-DS(−20;−)2-DLT(2)5-CS(10\Y)120-TR80
Deklaracja właściwości użytkowych	IP-AL/2020/002, ocena system 3, jednostka notyfikowana ITB 1488

Opór cieplny i współczynnik U w zależności od grubości

Grubość	Opór cieplny RD	Współczynnik U
60 mm	2,75 m²·K/W	0,349 W/m²·K
80 mm	3,65 m²·K/W	0,265 W/m²·K
100 mm	4,55 m²·K/W	0,213 W/m²·K
120 mm	5,45 m²·K/W	0,179 W/m²·K
130 mm	5,90 m²·K/W	0,164 W/m²·K
140 mm	6,35 m²·K/W	0,154 W/m²·K
150 mm	6,80 m²·K/W	0,143 W/m²·K
160 mm	7,25 m²·K/W	0,135 W/m²·K
180 mm	8,20 m²·K/W	0,120 W/m²·K
200 mm	9,10 m²·K/W	0,108 W/m²·K

RD = d / λD zaokrąglone do 0,05 (producent podaje wprost wartość dla 80 mm, pozostałe według jego wzoru). U według tabeli producenta dla samej płyty.

Według producenta

Montaż jako izolacja nakrokwiowa

Dach skośny = nachylenie powyżej 10°. Pod płytami musi znajdować się szczelna paroizolacja (np. zbrojona folia PE lub paroizolacja aluminiowa).
Płyty układa się równolegle do okapu, od okapu w kierunku kalenicy; pierwszy rząd opiera się o łatę oporową, a połączenia w rzędach się przesuwa.
Izolację można ułożyć w jednej lub dwóch warstwach – przy dwóch warstwach połączenia przesuwa się w kierunku poziomym i pionowym.
Bezpośrednio na krokwiach bez deskowania producent dopuszcza płyty dopiero od grubości 100 mm.
Płyty INNOPAN nie mają zintegrowanej membrany – na płytach układa się osobną wiatroszczelną, otwartą dyfuzyjnie i odporną na chodzenie warstwę wstępnego krycia; cięcia i kalenicę okleja się taśmą samoprzylepną.
Kontrłaty 60–75/50 mm (min. wysokość 50 mm, wg projektu więcej) z taśmą uszczelniającą pod gwoździe tworzą szczelinę wentylacyjną pod pokryciem; łaty dachowe 50 × 30 lub 60 × 40 mm.
Mocowanie przez kontrłaty do krokwi wkrętami samowiercącymi ø 8 mm z podwójnym gwintem i łbem stożkowym – ukośnie pod kątem 45° oraz dodatkowo prostopadle do krokwi przeciw ssaniu wiatru; 1,2–2 szt./m², wkręt co najmniej 12 cm od końca kontrłaty.
Długość wkrętu zależy od grubości płyty – np. 8 × 205 mm dla płyty 60 mm do 8 × 365 mm dla 200 mm (przy deskowaniu 19 mm i kontrłacie 50 mm).
Szczeliny i spoiny wypełnia się jednoskładnikową pianką PUR.

Według poradnika producenta dla architektów i firm wykonawczych (2025) oraz jego rysunków układów warstw. Konkretny układ warstw, mocowanie i liczbę wkrętów określa projekt.

Izolacja PIR INNOPAN

Najczęstsze pytania

Jaka jest różnica między ALU a MF?

ALU ma obustronnie folię aluminiową, λD = 0,022 W/m·K i reakcję na ogień D-s3,d0. MF ma obustronnie welon szklany, λD = 0,024 W/m·K i reakcję na ogień E. Wytrzymałość na ściskanie wynosi w obu przypadkach ≥ 120 kPa.

Jaką krawędź wybrać do izolacji nakrokwiowej?

Producent zaleca przede wszystkim wielkoformatowe płyty XL NF (2400 × 1200 mm, pióro–wpust); odpowiednie są także płyty z krawędzią frezowaną na zakładkę (F, XL F). Małe płyty 1200 × 600 mm z piórem i wpustem (NF) sprawdzają się w szczególnych miejscach.

Czy do płyt potrzebuję jeszcze membrany?

Tak. Płyty INNOPAN nie mają zintegrowanej membrany – pod nimi powinna znaleźć się paroizolacja, a na nich osobna wiatroszczelna, otwarta dyfuzyjnie warstwa wstępnego krycia.

Ile wkrętów potrzebuję?

Według producenta 1,2–2 wkręty ø 8 mm z podwójnym gwintem na m², ukośnie pod kątem 45° i prostopadle do krokwi przeciw ssaniu wiatru. Długość zależy od grubości płyty, np. 8 × 205 mm dla 60 mm.

Czy mogę układać płyty bezpośrednio na krokwiach?

Producent dopuszcza to przy płytach od grubości 100 mm; cieńsze płyty wymagają deskowania.

Obliczymy to za Ciebie

Wycena izolacji nakrokwiowej

Prześlij nam powierzchnię dachu, kąt nachylenia i wymaganą grubość izolacji – obliczymy liczbę płyt, wkrętów i membran oraz przygotujemy bezpłatną wycenę.

Wyślij zapytanie

Indeks: IP.ALU.F.60
Wykonanie płyty: Z folią aluminiową
Krawędź płyty: Półwpust (frez schodkowy)
Format płyty: 1200 × 600 mm
Grubość płyty: 60 mm, 80 mm, 100 mm, 120 mm, 130 mm, 140 mm, 150 mm, 160 mm, 180 mm, 200 mm
