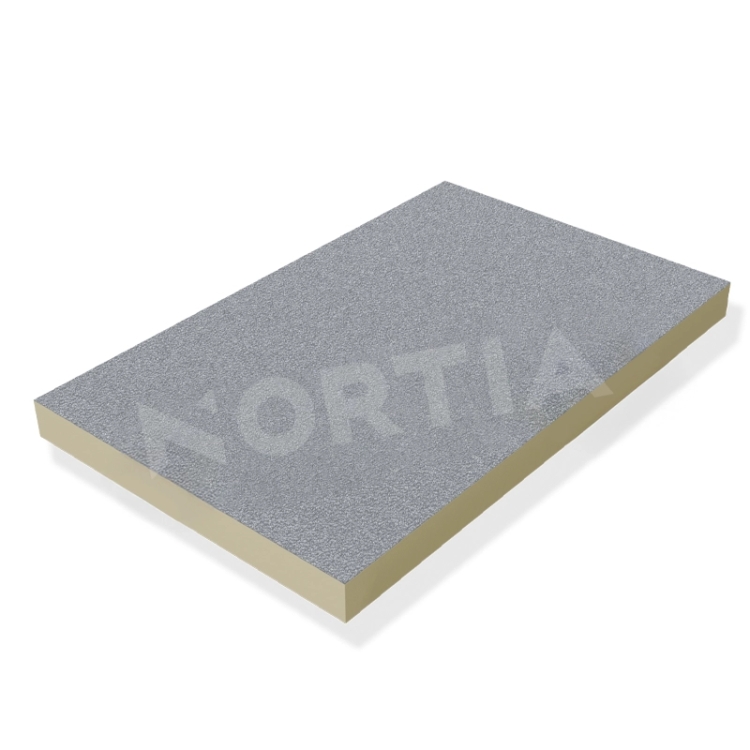

Płyta PIR ALU, izolacja nadkrokwiowa 1200x600 mm (0,72 m²)

Wykonanie płyty: Z folią aluminiową
Krawędź płyty: Prosta
Format płyty: 1200 × 600 mm

62,46 zł / m2

51,62 zł netto

Grubość płyty.:

Razem do zapłaty

Ilość

U dostawcy czas dostawy (dni): 7

Cena za 1 m². Potrzebujesz większej ilości? Chętnie przygotujemy indywidualną wycenę. Poproś o wycenę →

Płyta izolacyjna ALU/Therm jest jedną z najlepszych opcji na rynku ze względu na wyjątkowo niską przewodność cieplną. Ponadto dwustronna okładzina aluminiowa zapewnia minimalną absorpcję ciepła, tym samym znacznie zmniejszając promieniowanie cieplne. Ze względu na swoje doskonałe właściwości, zapewnia skuteczne rozwiązanie izolacji termicznej w niemal każdym punkcie konstrukcji budynku.

Opis
Szczegóły Produktu

INNOPAN · izolacja PIR

INNOPAN PIR ALU/Therm – izolacja termiczna PIR

Sztywna płyta PIR obustronnie laminowana folią aluminiową – krawędź prosta, grubości 20–200 mm.

λD: 0,022 W/m·K
Wymiary płyty: 1200 × 600 mm
Krawędź: prosta
Grubość: 20–200 mm

Zastosowanie

Do czego służy

Płyty ze sztywnej pianki poliizocyjanurowej (PIR) obustronnie laminowane folią aluminiową. Stosuje się je jako nakrokwiową izolację termiczną dachów skośnych oraz w innych układach termoizolacyjnych.

Płyty z prostą krawędzią do izolacji termicznej, w której połączenia są dodatkowo zakrywane lub oklejane.

Zalety według producenta

współczynnik przewodzenia ciepła λD = 0,022 W/m·K dla grubości 20–200 mm
wytrzymałość na ściskanie ≥ 120 kPa (CS(10\Y)120), wytrzymałość na rozciąganie prostopadle do powierzchni ≥ 80 kPa
gęstość objętościowa ≥ 32 kg/m³
CE zgodnie z EN 13165, deklaracja właściwości użytkowych IP-AL/2020/002
deklaracja środowiskowa EPD RTS_264_23

Według karty technicznej producenta

Parametry techniczne

Właściwości według deklaracji właściwości użytkowych

Materiał	sztywna pianka PIR, obustronnie folia aluminiowa
Współczynnik przewodzenia ciepła λD	0,022 W/m·K (20–200 mm)
Opór cieplny RD przy 80 mm	3,65 m²·K/W
Wytrzymałość na ściskanie przy 10 % odkształcenia	CS(10\Y)120 – ≥ 120 kPa
Wytrzymałość na rozciąganie prostopadle do powierzchni	TR80 – ≥ 80 kPa
Gęstość objętościowa	≥ 32 kg/m³
Reakcja na ogień	D-s3,d0
Stabilność wymiarowa	DS(70,90)3, DS(−20,−)2, DLT(2)5
Nasiąkliwość krótkotrwała / długotrwała	WS(P) 0,1 kg/m² / WL(T) 1,0 %
Tolerancja grubości	±2 mm (20–40 mm), ±3 mm (40–100 mm), +5/−3 mm (powyżej 100 mm)
Norma, oznaczenie	EN 13165 – PU-EN 13165-T2-DS(70;90)3-DS(−20;−)2-DLT(2)5-CS(10\Y)120-TR80
Deklaracja właściwości użytkowych	IP-AL/2020/002, ocena system 3, jednostka notyfikowana ITB 1488

Opór cieplny i współczynnik U w zależności od grubości

Grubość	Opór cieplny RD	Współczynnik U
20 mm	0,90 m²·K/W	0,953 W/m²·K
30 mm	1,35 m²·K/W	0,665 W/m²·K
40 mm	1,80 m²·K/W	0,511 W/m²·K
50 mm	2,25 m²·K/W	0,414 W/m²·K
60 mm	2,75 m²·K/W	0,349 W/m²·K
80 mm	3,65 m²·K/W	0,265 W/m²·K
100 mm	4,55 m²·K/W	0,213 W/m²·K
120 mm	5,45 m²·K/W	0,179 W/m²·K
130 mm	5,90 m²·K/W	0,164 W/m²·K
140 mm	6,35 m²·K/W	0,154 W/m²·K
150 mm	6,80 m²·K/W	0,143 W/m²·K
160 mm	7,25 m²·K/W	0,135 W/m²·K
180 mm	8,20 m²·K/W	0,120 W/m²·K
200 mm	9,10 m²·K/W	0,108 W/m²·K

RD = d / λD zaokrąglone do 0,05 (producent podaje wprost wartość dla 80 mm, pozostałe według jego wzoru). U według tabeli producenta dla samej płyty.

Według producenta

Montaż jako izolacja nakrokwiowa

Dach skośny = nachylenie powyżej 10°. Pod płytami musi znajdować się szczelna paroizolacja (np. zbrojona folia PE lub paroizolacja aluminiowa).
Płyty układa się równolegle do okapu, od okapu w kierunku kalenicy; pierwszy rząd opiera się o łatę oporową, a połączenia w rzędach się przesuwa.
Izolację można ułożyć w jednej lub dwóch warstwach – przy dwóch warstwach połączenia przesuwa się w kierunku poziomym i pionowym.
Bezpośrednio na krokwiach bez deskowania producent dopuszcza płyty dopiero od grubości 100 mm.
Płyty INNOPAN nie mają zintegrowanej membrany – na płytach układa się osobną wiatroszczelną, otwartą dyfuzyjnie i odporną na chodzenie warstwę wstępnego krycia; cięcia i kalenicę okleja się taśmą samoprzylepną.
Kontrłaty 60–75/50 mm (min. wysokość 50 mm, wg projektu więcej) z taśmą uszczelniającą pod gwoździe tworzą szczelinę wentylacyjną pod pokryciem; łaty dachowe 50 × 30 lub 60 × 40 mm.
Mocowanie przez kontrłaty do krokwi wkrętami samowiercącymi ø 8 mm z podwójnym gwintem i łbem stożkowym – ukośnie pod kątem 45° oraz dodatkowo prostopadle do krokwi przeciw ssaniu wiatru; 1,2–2 szt./m², wkręt co najmniej 12 cm od końca kontrłaty.
Długość wkrętu zależy od grubości płyty – np. 8 × 205 mm dla płyty 60 mm do 8 × 365 mm dla 200 mm (przy deskowaniu 19 mm i kontrłacie 50 mm).
Szczeliny i spoiny wypełnia się jednoskładnikową pianką PUR.

Według poradnika producenta dla architektów i firm wykonawczych (2025) oraz jego rysunków układów warstw. Konkretny układ warstw, mocowanie i liczbę wkrętów określa projekt.

Izolacja PIR INNOPAN

Najczęstsze pytania

Jaka jest różnica między ALU a MF?

ALU ma obustronnie folię aluminiową, λD = 0,022 W/m·K i reakcję na ogień D-s3,d0. MF ma obustronnie welon szklany, λD = 0,024 W/m·K i reakcję na ogień E. Wytrzymałość na ściskanie wynosi w obu przypadkach ≥ 120 kPa.

Jaką krawędź wybrać do izolacji nakrokwiowej?

Producent zaleca przede wszystkim wielkoformatowe płyty XL NF (2400 × 1200 mm, pióro–wpust); odpowiednie są także płyty z krawędzią frezowaną na zakładkę (F, XL F). Małe płyty 1200 × 600 mm z piórem i wpustem (NF) sprawdzają się w szczególnych miejscach.

Czy do płyt potrzebuję jeszcze membrany?

Tak. Płyty INNOPAN nie mają zintegrowanej membrany – pod nimi powinna znaleźć się paroizolacja, a na nich osobna wiatroszczelna, otwarta dyfuzyjnie warstwa wstępnego krycia.

Ile wkrętów potrzebuję?

Według producenta 1,2–2 wkręty ø 8 mm z podwójnym gwintem na m², ukośnie pod kątem 45° i prostopadle do krokwi przeciw ssaniu wiatru. Długość zależy od grubości płyty, np. 8 × 205 mm dla 60 mm.

Czy mogę układać płyty bezpośrednio na krokwiach?

Producent dopuszcza to przy płytach od grubości 100 mm; cieńsze płyty wymagają deskowania.

Obliczymy to za Ciebie

Wycena izolacji nakrokwiowej

Prześlij nam powierzchnię dachu, kąt nachylenia i wymaganą grubość izolacji – obliczymy liczbę płyt, wkrętów i membran oraz przygotujemy bezpłatną wycenę.

Wyślij zapytanie

Indeks: IP.ALU.20
Wykonanie płyty: Z folią aluminiową
Krawędź płyty: Prosta
Format płyty: 1200 × 600 mm
Grubość płyty: 20 mm, 30 mm, 40 mm, 50 mm, 60 mm, 80 mm, 100 mm, 120 mm, 130 mm, 140 mm, 150 mm, 160 mm, 180 mm, 200 mm
