Ława kominiarska moduł BD 460/20 pokrycie blaszane

Zastosowanie produktu
Blachodachówki
Rodzaj pokrycia
Blachodachówka – BD
Materiał
Stal
160,82 zł / szt.

132,91 zł netto

Kolor:
Długość:
Razem do zapłaty
Ilość
szt.
U dostawcy czas dostawy (dni): 3

Pasuje do Twojego dachu?Wybierz pokrycie, a od razu zobaczysz.Wybierz pokrycie
Skompletuj wszystkie akcesoria do dachuKonfigurator pokaże wszystko, co pasuje do Twojego pokrycia
Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

Kompletna kładka kominowa w długościach od 40 do 200 cm. Zestaw zawiera wszystkie elementy potrzebne do montażu: kładkę, wkręty, wsporniki i podpory do pokryć blaszanych o profilu 420 mm i module 20 mm.

MDM NT · komunikacja dachowa

Ława kominiarska do blachodachówki – kompletny zestaw BD 460/20

Kompletny zestaw ławy kominiarskiej MDM do blachodachówki o module 460 mm i wysokości przetłoczenia 20 mm.

Typ wspornika
BD 460/20
Długość ławy
400–1500 mm
Szerokość
250 mm
Materiał
stal ocynkowana ogniowo
Ława kominiarska moduł BD 460/20 pokrycie blaszane

Kompletny zestaw

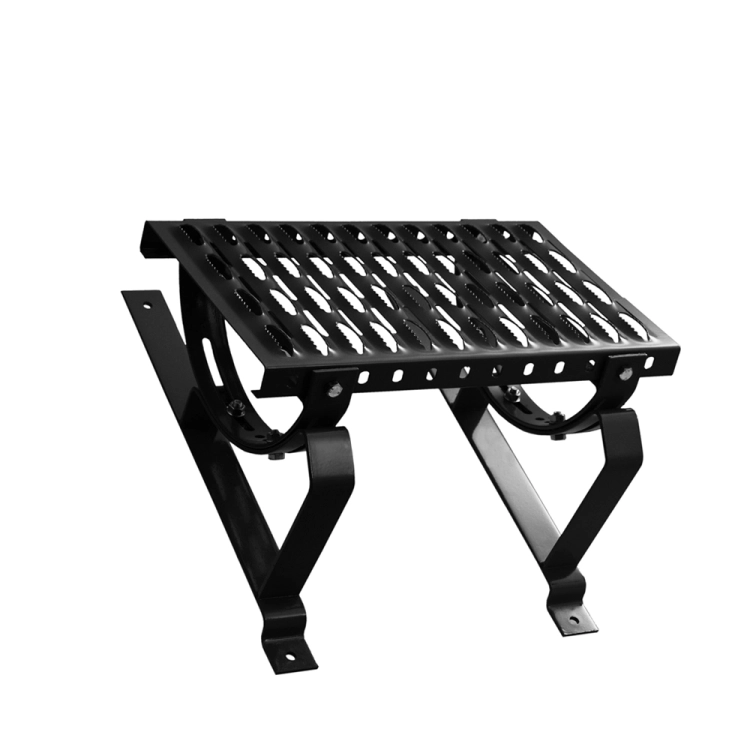

Co zawiera zestaw

  • ława (stalowa krata) o szerokości 250 mm w wybranej długości
  • wsporniki BD-460/20 – 2 szt., od 1500 mm 3 szt.
  • kołyski ławy – 2 szt., od 1500 mm 3 szt.
  • śruby łączące

Wkręty do mocowania wsporników do dachu nie wchodzą w skład zestawu.

Do czego służy i jak się montuje

Ława zapewnia bezpieczne poruszanie się po dachu – dostęp do kominów, anten i okien dachowych podczas prac kominiarskich i konserwacji – i może służyć także jako dodatkowa droga ewakuacyjna.

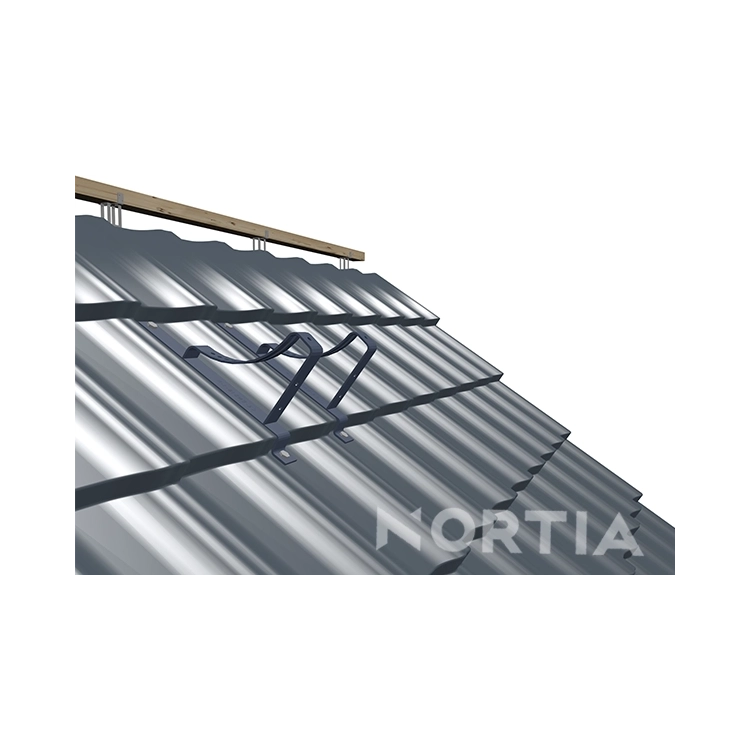

Wspornik BD jest jednoczęściowy i ma ogranicznik (stopkę) w dolnej części. Pasuje do blachodachówki, której długość modułu i wysokość przetłoczenia odpowiadają oznaczeniu – BD-460/20 oznacza moduł 460 mm i przetłoczenie 20 mm. Wsporniki można stosować z tolerancją ± 3 mm.

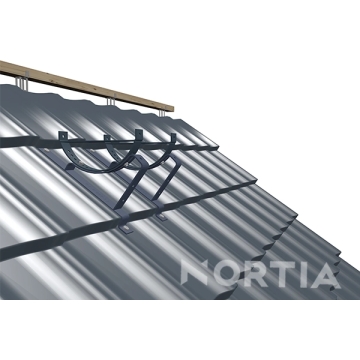

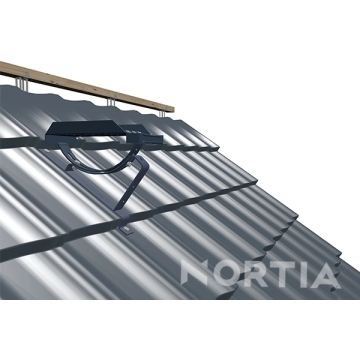

Wspornik mocuje się przez blachodachówkę i łatę do krokwi. Do wspornika przykręca się kołyskę, a do kołysek ławę; nachylenie ławy ustawia się zgodnie z kątem nachylenia dachu.

Według producenta

Jak wybrać właściwy wspornik

Wspornik do blachodachówki dobiera się według dwóch parametrów pokrycia: długości modułu (zwykle 315, 330, 350, 400, 420 lub 460 mm – najczęściej 350 mm) oraz wysokości przetłoczenia (najczęściej 20, 30 lub 35 mm). Oznaczenie BD-350/20 oznacza więc moduł 350 mm i przetłoczenie 20 mm. Wsporniki można stosować z tolerancją ± 3 mm; przy większym przetłoczeniu można zastosować wspornik z podkładkami lub zestaw do danego typu pokrycia.

BD

Ogranicznik w dolnej części – typowe blachodachówki: BD-330/30, 350/20, 350/30, 350/35, 400/20, 420/20, 460/20.

BG

Ogranicznik w górnej części – blachodachówki jednomodułowe: BG-380/35.

FALZ

Wspornik zaciskowy na rąbek stojący – W do klik do 38 mm, N do rąbka formowanego przez blacharza do 28 mm.

U i P

U do pokryć płaskich (gont, papa), P bezpośrednio na ścianę lub komin.

Wymiary modułu i przetłoczenia znajdziesz w karcie technicznej swojego pokrycia. Nie wiesz, co wybrać? Prześlij nam nazwę pokrycia, a doradzimy.

MDM NT

Stal ocynkowana ogniowo i malowana proszkowo

Ławy, wsporniki, kołyski i łączniki MDM są wykonane ze stali ocynkowanej ogniowo – w wersji naturalnej (niemalowanej) lub malowanej proszkowo. Ławę, kołyski i wsporniki można za dopłatą dostarczyć także w kolorze innym niż standardowe; czas produkcji do 10 dni roboczych.

Cynkowanie ogniowe to najskuteczniejsza i najtrwalsza ochrona stali przed korozją: atomy cynku wnikają w warstwę powierzchniową stali i tworzą stop żelaza z cynkiem, który chroni stal. Lakier proszkowy nakłada się elektrostatycznie i utwardza w temperaturze 140–200 °C – powstaje gładka powierzchnia bez pęknięć, odporna na korozję, chemikalia, ciepło i uszkodzenia mechaniczne.

Ławaszerokość 250 mm, długości 0,4–3,0 m (tolerancja ± 20 mm)
Wsporniki BD, BG, U i kołyskapłaskownik 3,8 + 0,2 × 40 mm
Wspornik Udługość 300 mm
Wspornik przyścienny P6 × 25 mm, wysokość 300 mm, wysięg 289 mm
Wspornik FALZ40 × 260 mm, 3 części, podkładki piankowe
Łącznik ław5 × 25 × 180 mm, 2 szt. na połączenie, ze śrubami

Deklaracja właściwości użytkowych 105/2017 – zestawy MDM SMART

NormaEN 516:2006 – urządzenia do komunikacji na dachu
Wytrzymałość mechanicznaklasa 1
Reakcja na ogieńA1
Odporność na ogień zewnętrznyBROOF
Trwałość wytrzymałości mechanicznejspełnia
Ocenasystem 3, jednostka notyfikowana 1020 – TZÚS Praha

Właściwości obowiązują dla zestawu z elementów produkcji MDM.

Dostępne kolory

ocynknaturalny, niemalowany

czerwonyRAL 3004

czarnyRAL 9005

ceglastyRAL 8004

grafitowyRAL 7016

brązowyRAL 8017

kasztanowyRAL 8012

ciemnobrązowyRAL 8019

zielonyRAL 6020

Kolor wybierzesz przy produkcie. Wzorniki i symbole RAL służą jedynie do orientacyjnego zobrazowania – rzeczywisty odcień może się różnić. Inne kolory MDM za dopłatą, produkcja do 10 dni roboczych.

Według producenta

Montaż

Ogólne zasady montażu

  • Wsporniki mocuje się do drewnianej konstrukcji dachu wkrętami do drewna zgodnymi z normą PN-EN 14592 – przy pokryciach z blachy przez łatę do krokwi, wkrętami ø 8 mm (np. 8 × 60 mm) tak długimi, aby wyraźnie przechodziły przez łatę.
  • Ze względu na szczelność pokrycia stosuj wkręty z podkładką uszczelniającą, a otwory montażowe dodatkowo uszczelnij (masą asfaltową, silikonem itp.).
  • Elementy łączy się ze sobą śrubami ø 8 mm, które znajdują się w zestawie.
  • Nachylenie ławy ustawia się, przykręcając kołyskę do wspornika w zakresie 0–65°.
  • Odległość między wspornikami może wynosić maksymalnie 80 cm – to maksimum dopuszczane przez normę. Wspornik należy umieścić także przy każdym połączeniu ław, połączenie tworzą 2 łączniki.
  • Ławy tworzą ciągi komunikacyjne w poprzek spadku dachu; wzdłuż spadku uzupełnia się je stopniami kominiarskimi.
  • Liczbę i wymiary wkrętów oraz rozmieszczenie wsporników dla konkretnego budynku określa projekt techniczny zgodnie z obowiązującymi normami i przepisami.

Informacje nie zastępują projektu technicznego.

Ławy kominiarskie

Najczęstsze pytania

Jakiego zestawu do blachodachówki potrzebuję?

Zależy to od długości modułu i wysokości przetłoczenia Twojego pokrycia – oznaczenie BD-350/20 oznacza moduł 350 mm i przetłoczenie 20 mm. Wsporniki tolerują odchyłkę ± 3 mm. Blachodachówki jednomodułowe 380/35 mają wspornik BG-380/35.

Czy zestaw zawiera wkręty do dachu?

Nie. Zestaw zawiera ławę, wsporniki, kołyski i śruby do łączenia elementów. Wkręty do mocowania wsporników dobierz zgodnie z normą PN-EN 14592, ø 8 mm, z podkładką uszczelniającą i wystarczająco długie, aby przeszły przez łatę do krokwi.

Ile wsporników potrzebuję do dłuższej ławy?

Wsporniki mogą być oddalone od siebie maksymalnie o 80 cm, a wspornik należy umieścić także przy każdym połączeniu ław. Zestawy do 1200 mm mają 2 wsporniki, zestaw 1500 mm – 3. Przy dłuższym ciągu połącz ławy łącznikami (2 szt. na połączenie) i dodaj wsporniki z kołyskami.

Czy ławę można ustawić zgodnie z nachyleniem dachu?

Tak. Kołyskę przykręca się do wspornika pod potrzebnym kątem – w zakresie 0–65°, tak aby ława była pozioma.

Jak rozmieścić stopnie kominiarskie?

Ławy prowadzi się w poprzek spadku dachu, stopnie wzdłuż spadku – montuje się je naprzemiennie, aby po dachu chodziło się jak po schodach. Przy nachyleniu do 30° w co drugim rzędzie dachówek, ok. 70 cm od siebie; powyżej 30° w każdym rzędzie, co 35–40 cm. To zalecenie z praktyki – decydujący jest projekt techniczny.

Czy dostępna jest także dłuższa ława?

MDM produkuje ławy o długości do 3,0 m. Długości powyżej 1500 mm (2,0, 2,5 i 3,0 m) dostarczymy na zapytanie; dłuższy ciąg można też złożyć z kilku ław i łączników.

Czy ławy spełniają normę?

Tak. Zestawy MDM SMART mają deklarację właściwości użytkowych 105/2017 zgodnie z EN 516:2006 – wytrzymałość mechaniczna klasa 1, reakcja na ogień A1.

Czy ławę można dostarczyć w innym kolorze?

MDM dostarczy ławy, kołyski i wsporniki lakierowane także na kolor inny niż standardowy – za dopłatą, z produkcją do 10 dni roboczych. Napisz nam numer RAL.

Obliczymy to za Ciebie

Wycena komunikacji dachowej

Potrzebujesz dłuższego ciągu ław, stopni kominiarskich albo nie wiesz, jaki wspornik wybrać? Prześlij nam rodzaj pokrycia, kąt nachylenia i długość ciągu, ewentualnie zdjęcie dachu – policzymy elementy i przygotujemy bezpłatną wycenę.
