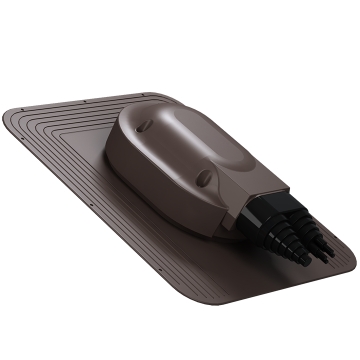

Przejście solarne S21 do pokryć bitumicznych

Rodzaj pokrycia
Pokrycie bitumiczne
286,38 zł / szt.

236,68 zł netto

Kolor:
Razem do zapłaty
Ilość
szt.
U dostawcy czas dostawy (dni): 3

Pasuje do Twojego dachu?Wybierz pokrycie, a od razu zobaczysz.Wybierz pokrycie
Skompletuj wszystkie akcesoria do dachuKonfigurator pokaże wszystko, co pasuje do Twojego pokrycia
Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się
Przejście solarne do przeprowadzenia przez dach rur i kabli fotowoltaicznych ⌀ 5–47 mm, ze zdejmowaną osłoną i elastycznym gumowym kołnierzem.

Wirplast · przejście solarne

Przejście do przewodów solarnych i fotowoltaicznych

Prowadzi przewody instalacji solarnych i kable elektryczne fotowoltaiki przez dach. Osłonę można zdjąć, co ułatwia montaż i serwis.

Średnica
otwory Ø 5–47 mm
Uszczelnienie
gumowy mankiet
Podstawa dachowa
pokrycia bitumiczne
Kolory
RAL ze stabilizatorem UV

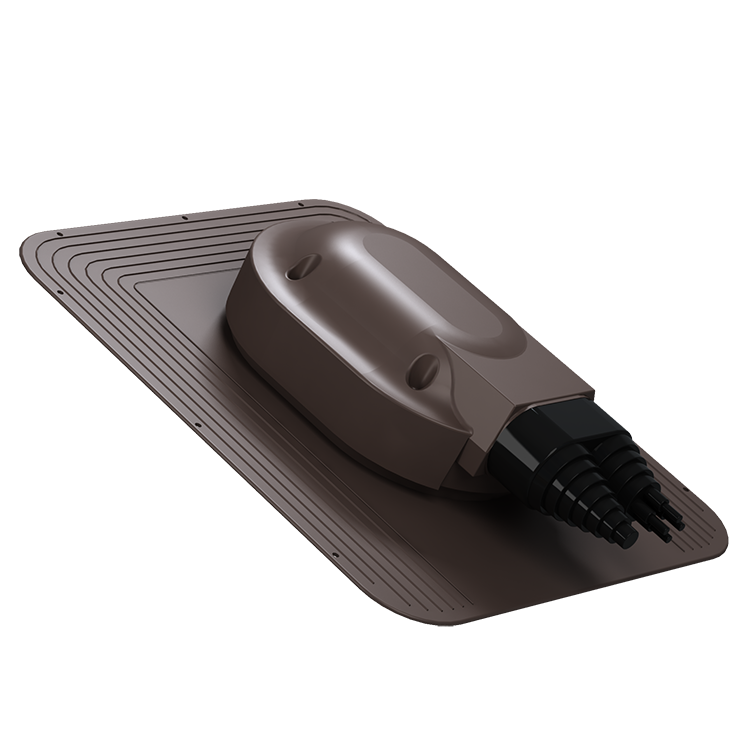

Przejście solarne S21 do pokryć bitumicznych
Przejście solarne S21 do pokryć bitumicznych

Wirplast

Do czego służy

Przejście jest przeznaczone do rur instalacji solarnych (fototermicznych) i kabli elektrycznych fotowoltaiki. Osłonę można zdemontować – kable wygodnie przeprowadzisz i uszczelnisz, równie łatwy jest późniejszy serwis.

Mankiet jest wykonany z wytrzymałej i elastycznej gumy, która doskonale uszczelnia; otwory wewnętrzne mają średnice Ø 5, 9, 14, 21, 27, 34, 40 i 47 mm.

Wymiary

Rysunek S21
Rysunek producenta – litery odpowiadają tabeli
A390 mm
B85 mm
C390 mm
D468 mm

Wymiary według katalogu Wirplast. Zakres (np. 200–400) oznacza, że wymiar jest regulowany lub zależy od rodzaju pokrycia.

Podstawa do pokryć bitumicznych
Podstawa do pokryć bitumicznych

Czy pasuje do Twojego dachu?

Podstawa do pokryć bitumicznych (gont, papa)

Uszczelnienie stanowi sznur butylowy Ø 15 mm zabezpieczony folią silikonowaną.

  • Sprawdź swoje pokrycie w polu „Czy pasuje do Twojego dachu?” przy cenie.
  • Pełna lista producentów i modeli znajduje się w zakładce Kompatybilne pokrycia.
  • Nie masz pewności? Wyślij nam producenta i model pokrycia lub zdjęcie – sprawdzimy to.

Według producenta

Ile kabli i o jakiej grubości

Gumowy mankiet przejścia solarnego
Gumowy mankiet – rysunek producenta

Mankiet ma otwory wewnętrzne o następujących średnicach – do rur instalacji solarnych i kabli fotowoltaiki:

  • Ø 5
  • Ø 9
  • Ø 14
  • Ø 21
  • Ø 27
  • Ø 34
  • Ø 40
  • Ø 47

Wskazówka producenta: jako dodatkowe uszczelnienie sprawdza się silnie przyczepny uszczelniacz butylowy Wirplast – trwale plastyczny i odporny na warunki atmosferyczne oraz starzenie.

Zawartość opakowania

  • Przejście solarne
  • Podstawa dachowa
  • Gumowy mankiet

Dane techniczne

Materiałpolipropylen (PP) stabilizowany przeciw promieniowaniu UV, guma EPDM
Rodzaj pokryciapokrycia bitumiczne (gont, papa)
Masa netto / brutto0,80 / 1,15 kg
Opakowanie1 szt. / zestaw
Wymiary kartonu400 × 475 × 94 mm
Na palecie (wysokość do 2 m)76 szt.
Seria producentaSTANDARD
Krajowa Ocena TechnicznaITB-KOT-2020/1554 (wydanie 2), ITB Warszawa
Właściwości deklarowane według deklaracji producenta
Temperatura mięknienia wg Vicata≥ 70 °C
Udarność (Charpy)≥ 5 kJ/m²
Zmiany po ogrzaniubez pęknięć, rozwarstwień, rozwarcia połączeń i pęcherzy
Wytrzymałość na rozciąganie – części gumowe (TPV)≥ 2,5 MPa
Wydłużenie przy zerwaniu – części gumowe (TPV)≥ 450 %
Stabilność wymiarowa (70 °C, 3 h)zmiana ≤ 1,0 %, bez zmiany kształtu i wad powierzchni
Przyspieszone starzenie promieniowaniem UV (2600 MJ/m²)zmiana barwy najwyżej o 3. stopień skali szarości

Najczęstsze pytania

Jakie średnice kabli i rur zmieści mankiet?

Mankiet ma otwory wewnętrzne Ø 5, 9, 14, 21, 27, 34, 40 i 47 mm.

Czy będę mieć dostęp do kabli także później?

Tak, osłona przejścia jest zdejmowana – ułatwia montaż i serwis.

Czy trzeba coś dodatkowo uszczelnić?

Jako dodatkowe uszczelnienie producent zaleca uszczelniacz butylowy Wirplast, który jest trwale plastyczny i odporny na warunki atmosferyczne.

Indeks
WIRPL.S21.8019
Rodzaj pokrycia
Pokrycie bitumiczne
EAN13
5905857395536

Producent

WIRPLAST – Więcek sp. j.
ul. Stawowa 9A, 42-287 Babienica, Polsko
Strona: https://wirplast.pl

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci.
