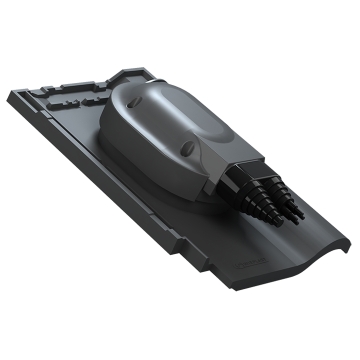

Solární prostup S56 pro tašky typ 18 (Tondach Holenderka 11)
Solární prostup S56 pro tašky typ 18 (Tondach Holenderka 11)

Przejście solarne S56 do dachówek typ 18 (Tondach Holenderka 11)

Rodzaj pokrycia
Pokrycie twarde (ceramika, beton)
286,38 zł / szt.

236,68 zł netto

Kolor:
Razem do zapłaty
Ilość
szt.
U dostawcy czas dostawy (dni): 3

Pasuje do Twojego dachu?Wybierz pokrycie, a od razu zobaczysz.Wybierz pokrycie
Skompletuj wszystkie akcesoria do dachuKonfigurator pokaże wszystko, co pasuje do Twojego pokrycia
Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się
Przejście dachowe do rur instalacji solarnych i kabli fotowoltaicznych Ø5–47 mm z elastycznym gumowym kołnierzem i zdejmowaną osłoną.

Wirplast · przejście solarne

Przejście do przewodów solarnych i fotowoltaicznych

Prowadzi przewody instalacji solarnych i kable elektryczne fotowoltaiki przez dach. Osłonę można zdjąć, co ułatwia montaż i serwis.

Średnica
otwory Ø 5–47 mm
Uszczelnienie
gumowy mankiet
Podstawa dachowa
dachówki typ 18
Kolory
RAL ze stabilizatorem UV

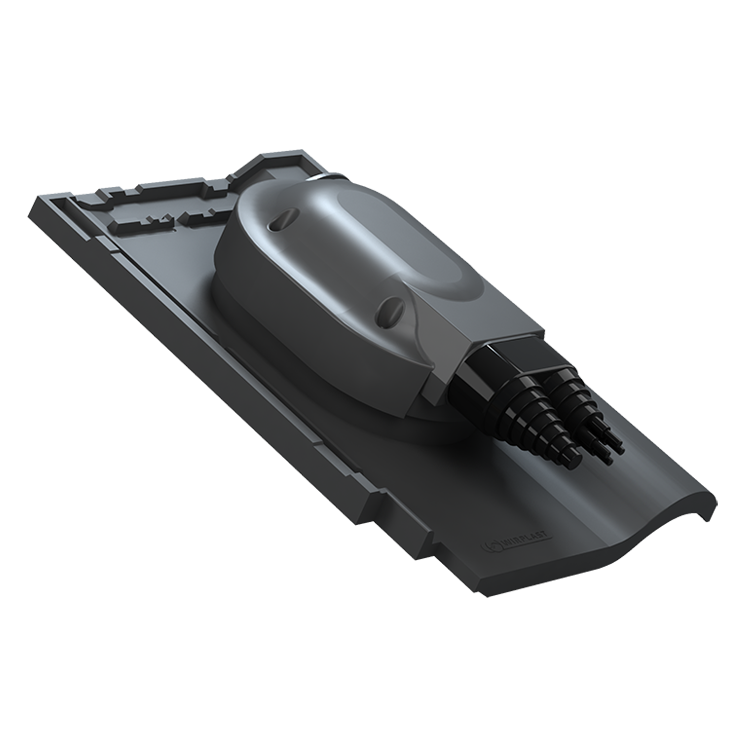

Przejście solarne S56 do dachówek typ 18 (Tondach Holenderka 11)
Przejście solarne S56 do dachówek typ 18 (Tondach Holenderka 11)

Wirplast

Do czego służy

Przejście jest przeznaczone do rur instalacji solarnych (fototermicznych) i kabli elektrycznych fotowoltaiki. Osłonę można zdemontować – kable wygodnie przeprowadzisz i uszczelnisz, równie łatwy jest późniejszy serwis.

Mankiet jest wykonany z wytrzymałej i elastycznej gumy, która doskonale uszczelnia; otwory wewnętrzne mają średnice Ø 5, 9, 14, 21, 27, 34, 40 i 47 mm.

Wymiary

Rysunek S56
Rysunek producenta – litery odpowiadają tabeli
A390 mm
B87–121 mm
C200–400 mm
D187 mm
G400–800 mm

Wymiary według katalogu Wirplast. Zakres (np. 200–400) oznacza, że wymiar jest regulowany lub zależy od rodzaju pokrycia.

Podstawa do dachówek typ 18
Podstawa do dachówek typ 18

Czy pasuje do Twojego dachu?

Podstawa do dachówek typ 18 – Tondach Holenderka 11

Przejście jest wyprofilowane dokładnie pod model dachówki i montuje się je w miejsce jednej oryginalnej dachówki.

  • Sprawdź swoje pokrycie w polu „Czy pasuje do Twojego dachu?” przy cenie.
  • Pełna lista producentów i modeli znajduje się w zakładce Kompatybilne pokrycia.
  • Nie masz pewności? Wyślij nam producenta i model pokrycia lub zdjęcie – sprawdzimy to.

Według producenta

Ile kabli i o jakiej grubości

Gumowy mankiet przejścia solarnego
Gumowy mankiet – rysunek producenta

Mankiet ma otwory wewnętrzne o następujących średnicach – do rur instalacji solarnych i kabli fotowoltaiki:

  • Ø 5
  • Ø 9
  • Ø 14
  • Ø 21
  • Ø 27
  • Ø 34
  • Ø 40
  • Ø 47

Wskazówka producenta: jako dodatkowe uszczelnienie sprawdza się silnie przyczepny uszczelniacz butylowy Wirplast – trwale plastyczny i odporny na warunki atmosferyczne oraz starzenie.

Zawartość opakowania

  • Przejście solarne
  • Podstawa do dachówek
  • Gumowy mankiet

Dane techniczne

Materiałpolipropylen (PP) stabilizowany przeciw promieniowaniu UV, guma EPDM
Rodzaj pokryciadachówki betonowe, dachówki ceramiczne
Typy podstaw – dachówki11, 12, 13, 15, 18, 20, 21, 22, 25, 26, 28, 29, 30
Masa netto / brutto1,05 / 1,35 kg
Opakowanie1 szt. / zestaw
Wymiary kartonu341 × 170 × 490 mm
Na palecie (wysokość do 2 m)42 szt.
Seria producentaTILE
Krajowa Ocena TechnicznaITB-KOT-2020/1554 (wydanie 2), ITB Warszawa
Właściwości deklarowane według deklaracji producenta
Temperatura mięknienia wg Vicata≥ 70 °C
Udarność (Charpy)≥ 5 kJ/m²
Zmiany po ogrzaniubez pęknięć, rozwarstwień, rozwarcia połączeń i pęcherzy
Wytrzymałość na rozciąganie – części gumowe (TPV)≥ 2,5 MPa
Wydłużenie przy zerwaniu – części gumowe (TPV)≥ 450 %
Stabilność wymiarowa (70 °C, 3 h)zmiana ≤ 1,0 %, bez zmiany kształtu i wad powierzchni
Przyspieszone starzenie promieniowaniem UV (2600 MJ/m²)zmiana barwy najwyżej o 3. stopień skali szarości

Najczęstsze pytania

Jakie średnice kabli i rur zmieści mankiet?

Mankiet ma otwory wewnętrzne Ø 5, 9, 14, 21, 27, 34, 40 i 47 mm.

Czy będę mieć dostęp do kabli także później?

Tak, osłona przejścia jest zdejmowana – ułatwia montaż i serwis.

Czy trzeba coś dodatkowo uszczelnić?

Jako dodatkowe uszczelnienie producent zaleca uszczelniacz butylowy Wirplast, który jest trwale plastyczny i odporny na warunki atmosferyczne.

Indeks
WIRPL.S5618.7021
Rodzaj pokrycia
Pokrycie twarde (ceramika, beton)
EAN13
5902311534593

Tento produkt pasuje na tyto krytiny:

TONDACH
Holenderka 11Samba 11

Producent

WIRPLAST – Więcek sp. j.
ul. Stawowa 9A, 42-287 Babienica, Polsko
Strona: https://wirplast.pl

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci.
