SMART komínový nášlap BD 350/20 – komplet 2 ks
SMART komínový nášlap BD 350/20 – komplet 2 ks

Stopień kominiarski SMART BD 350/20 – komplet 2 szt.

Rodzaj pokrycia
Blachodachówka – BD
140,22 zł / szt.

115,88 zł netto

Kolor:
Razem do zapłaty
Ilość
szt.
W magazynie: 1 szt.

Pasuje do Twojego dachu?Wybierz pokrycie, a od razu zobaczysz.Wybierz pokrycie
Skompletuj wszystkie akcesoria do dachuKonfigurator pokaże wszystko, co pasuje do Twojego pokrycia
Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

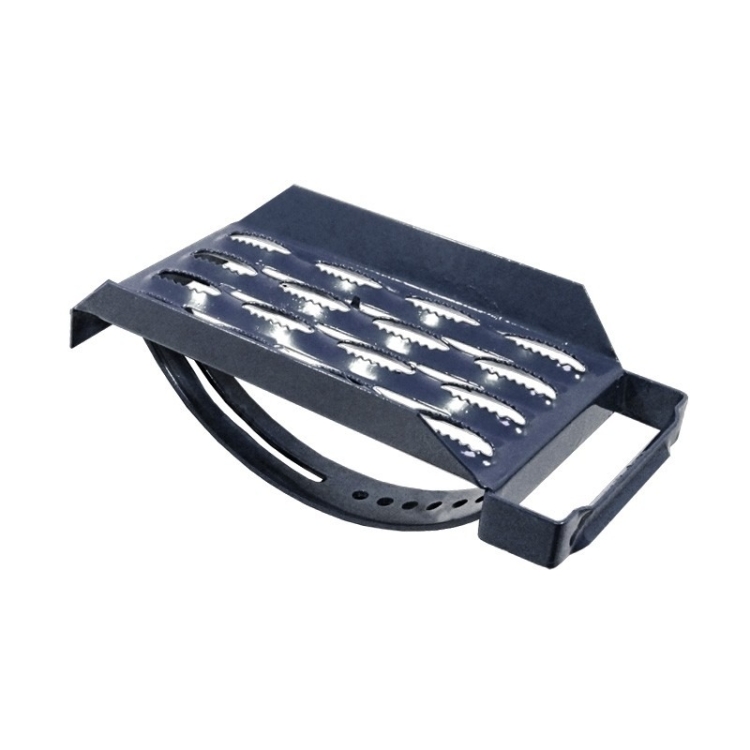

Stopień kominiarski SMART do blachodachówki typu BD 350/20 – komplet 2 szt. wraz ze śrubami montażowymi.

MDM NT · komunikacja dachowa

Stopień kominiarski SMART BD 350/20 – komplet 2 szt.

Zestaw dwóch stopni MDM SMART do blachodachówek o module 350 mm i przetłoczeniu 20 mm.

Typ
BD 350/20
Opakowanie
2 szt.
Kąt nachylenia dachu
od 25°
Śruby
w zestawie
Stopień kominiarski SMART BD 350/20 – komplet 2 szt.

Opis

Do czego służy

Stopnie umożliwiają bezpieczne poruszanie się po dachu, np. podczas przeglądu komina. Do dachów skośnych o nachyleniu od 25°; w tej wersji do blachodachówki o module 350 mm i przetłoczeniu 20 mm.

Opakowanie zawiera 2 stopnie; śruby montażowe w zestawie.

Według producenta

Jak wybrać właściwy wspornik

Wspornik do blachodachówki dobiera się według dwóch parametrów pokrycia: długości modułu (zwykle 315, 330, 350, 400, 420 lub 460 mm – najczęściej 350 mm) oraz wysokości przetłoczenia (najczęściej 20, 30 lub 35 mm). Oznaczenie BD-350/20 oznacza więc moduł 350 mm i przetłoczenie 20 mm. Wsporniki można stosować z tolerancją ± 3 mm; przy większym przetłoczeniu można zastosować wspornik z podkładkami lub zestaw do danego typu pokrycia.

BD

Ogranicznik w dolnej części – typowe blachodachówki: BD-330/30, 350/20, 350/30, 350/35, 400/20, 420/20, 460/20.

BG

Ogranicznik w górnej części – blachodachówki jednomodułowe: BG-380/35.

FALZ

Wspornik zaciskowy na rąbek stojący – W do klik do 38 mm, N do rąbka formowanego przez blacharza do 28 mm.

U i P

U do pokryć płaskich (gont, papa), P bezpośrednio na ścianę lub komin.

Wymiary modułu i przetłoczenia znajdziesz w karcie technicznej swojego pokrycia. Nie wiesz, co wybrać? Prześlij nam nazwę pokrycia, a doradzimy.

MDM NT

Stal ocynkowana ogniowo i malowana proszkowo

Ławy, wsporniki, kołyski i łączniki MDM są wykonane ze stali ocynkowanej ogniowo – w wersji naturalnej (niemalowanej) lub malowanej proszkowo. Ławę, kołyski i wsporniki można za dopłatą dostarczyć także w kolorze innym niż standardowe; czas produkcji do 10 dni roboczych.

Cynkowanie ogniowe to najskuteczniejsza i najtrwalsza ochrona stali przed korozją: atomy cynku wnikają w warstwę powierzchniową stali i tworzą stop żelaza z cynkiem, który chroni stal. Lakier proszkowy nakłada się elektrostatycznie i utwardza w temperaturze 140–200 °C – powstaje gładka powierzchnia bez pęknięć, odporna na korozję, chemikalia, ciepło i uszkodzenia mechaniczne.

Ławaszerokość 250 mm, długości 0,4–3,0 m (tolerancja ± 20 mm)
Wsporniki BD, BG, U i kołyskapłaskownik 3,8 + 0,2 × 40 mm
Wspornik Udługość 300 mm
Wspornik przyścienny P6 × 25 mm, wysokość 300 mm, wysięg 289 mm
Wspornik FALZ40 × 260 mm, 3 części, podkładki piankowe
Łącznik ław5 × 25 × 180 mm, 2 szt. na połączenie, ze śrubami

Deklaracja właściwości użytkowych 105/2017 – zestawy MDM SMART

NormaEN 516:2006 – urządzenia do komunikacji na dachu
Wytrzymałość mechanicznaklasa 1
Reakcja na ogieńA1
Odporność na ogień zewnętrznyBROOF
Trwałość wytrzymałości mechanicznejspełnia
Ocenasystem 3, jednostka notyfikowana 1020 – TZÚS Praha

Właściwości obowiązują dla zestawu z elementów produkcji MDM.

Według producenta

Montaż

Ogólne zasady montażu

  • Wsporniki mocuje się do drewnianej konstrukcji dachu wkrętami do drewna zgodnymi z normą PN-EN 14592 – przy pokryciach z blachy przez łatę do krokwi, wkrętami ø 8 mm (np. 8 × 60 mm) tak długimi, aby wyraźnie przechodziły przez łatę.
  • Ze względu na szczelność pokrycia stosuj wkręty z podkładką uszczelniającą, a otwory montażowe dodatkowo uszczelnij (masą asfaltową, silikonem itp.).
  • Elementy łączy się ze sobą śrubami ø 8 mm, które znajdują się w zestawie.
  • Nachylenie ławy ustawia się, przykręcając kołyskę do wspornika pod odpowiednim kątem, tak aby ława była pozioma.
  • Odległość między wspornikami może wynosić maksymalnie 80 cm – to maksimum dopuszczane przez normę. Wspornik należy umieścić także przy każdym połączeniu ław, połączenie tworzą 2 łączniki.
  • Ławy tworzą ciągi komunikacyjne w poprzek spadku dachu; wzdłuż spadku uzupełnia się je stopniami kominiarskimi.
  • Liczbę i wymiary wkrętów oraz rozmieszczenie wsporników dla konkretnego budynku określa projekt techniczny zgodnie z obowiązującymi normami i przepisami.

Informacje nie zastępują projektu technicznego.

Ławy kominiarskie

Najczęstsze pytania

Ile wsporników potrzebuję do dłuższej ławy?

Wsporniki mogą być oddalone od siebie maksymalnie o 80 cm, a wspornik należy umieścić także przy każdym połączeniu ław. Zestawy do 1200 mm mają 2 wsporniki, zestaw 1500 mm – 3. Przy dłuższym ciągu połącz ławy łącznikami (2 szt. na połączenie) i dodaj wsporniki z kołyskami.

Jak rozmieścić stopnie kominiarskie?

Ławy prowadzi się w poprzek spadku dachu, stopnie wzdłuż spadku – montuje się je naprzemiennie, aby po dachu chodziło się jak po schodach. Przy nachyleniu do 30° w co drugim rzędzie dachówek, ok. 70 cm od siebie; powyżej 30° w każdym rzędzie, co 35–40 cm. To zalecenie z praktyki – decydujący jest projekt techniczny.

Czy dostępna jest także dłuższa ława?

MDM produkuje ławy o długości do 3,0 m. Długości powyżej 1500 mm (2,0, 2,5 i 3,0 m) dostarczymy na zapytanie; dłuższy ciąg można też złożyć z kilku ław i łączników.

Czy ławy spełniają normę?

Tak. Zestawy MDM SMART mają deklarację właściwości użytkowych 105/2017 zgodnie z EN 516:2006 – wytrzymałość mechaniczna klasa 1, reakcja na ogień A1.

Czy ławę można dostarczyć w innym kolorze?

MDM dostarczy ławy, kołyski i wsporniki lakierowane także na kolor inny niż standardowy – za dopłatą, z produkcją do 10 dni roboczych. Napisz nam numer RAL.

Obliczymy to za Ciebie

Wycena komunikacji dachowej

Potrzebujesz dłuższego ciągu ław, stopni kominiarskich albo nie wiesz, jaki wspornik wybrać? Prześlij nam rodzaj pokrycia, kąt nachylenia i długość ciągu, ewentualnie zdjęcie dachu – policzymy elementy i przygotujemy bezpłatną wycenę.

Wyślij zapytanie

Indeks
KN.SMA.BD35020.7016
Rodzaj pokrycia
Blachodachówka – BD

Tento produkt pasuje na tyto krytiny:

ARCEROLMITTAL
HALNY
ARECO SWEDEN
Vivaldi
AVALINE
Magnum
BALEXMETAL
HoryzontSpektrum
BIAL-MET
Nora
BLACH-POL
EskaMustangPassaPassa de LuxPrimaQuatro
BLACHDOMPLUS
BonaImperiaJokerPerła Plus
BLACHODACH
BingoFlamencoSonataTwistTwister
BLACHOTRAPEZ
Diament ECODiament Eco PlusDiament PlusKingasKingas 15Kingas ECO Plus
BLACHSTAL
DakotaKINGKing Plus
BLOK-BUD
AquaNatura
BORGA
Elegant
BP2
ALFABavariaBetaEcoEuroGammaHetaOmegaStigma
BRATEX
Allano (Hera)PlatinoVelloVilanoVilano (Era)
BUDMAT
AriaComoPoloniaSaraZefir
BUDMAX-METAL
BingoMagnat
DACH-METAL
Rzymska
DEKTRADE
Maxidek
EUROBLACH
Korra
FINCO STAL
AkcentAkordLargo ClassicMetrumPianoTaktVegaViva
FINISH PROFILES
CesarJohn SteelKing MaxKingstyle 350Mary Steel
FLORIAN
FlorinaKingaKinga plusKlaraKobraMajaRóżaSofia
GLINMET
AfrodytaDona EkoMonza
HANBUD
Vena
INTER MAX
NordaWesta
KROOL
KrollMistralSyrius
LIMBLACH
AgaKlaudia
LINDAB
IdealLPA LLPA N
MATPOL
Honorata
METALMIX
LibraProxima
NOWAX
AtenaDianaMega
OMAK
Basic
PLANNJA
RegolaScandicSmart
POLONICA
AstraEliosLuna
POLSTAL
AgatBetaCaro
PRUSZYŃSKI
KronLoaraModusOptimaRenRubin PlusSzafir
REGAMET
ElektraGloriaOlimpiaViktoria
RUUKKI
Adamante
SATJAM
AradGrandeRoofTaurus MaxxTrend
STAHLBERG
Perfekta
STAL-HART
Bella
TRAFFIC
Gold
TRANSBLACH
Korra
UNIBLACH
AmiKing
VICOR
Vika
WŁASTAL
Perła
ZARTMET
DiamentNefrytTopaz

Producent

MDM NT Sp. z o.o.
ul. Bestwińska 143, 43-346 Bielsko-Biała, Polsko
Strona: https://mdmsa.com

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci. Membrana jest śliska – nie chodzić po niej bez zabezpieczenia i nie używać jej jako zabezpieczenia przed upadkiem. Nie pozostawiać na słońcu dłużej, niż pozwala karta techniczna.
