Uchwyt bala przeciwśniegowego ø 124 mm typ DB/DC (dachówki ceramiczne/betonowe)
- Rodzaj pokrycia
- Dachówki ceramiczne / betonowe
- Rodzaj
- Uchwyt / rozpórka
26,71 zł
/ szt.
22,08 zł netto
Uchwyt drewnianego bala przeciwśniegowego ø 124 mm do dachówek ceramicznych i betonowych.
MDM NT · ochrona przeciwśniegowa

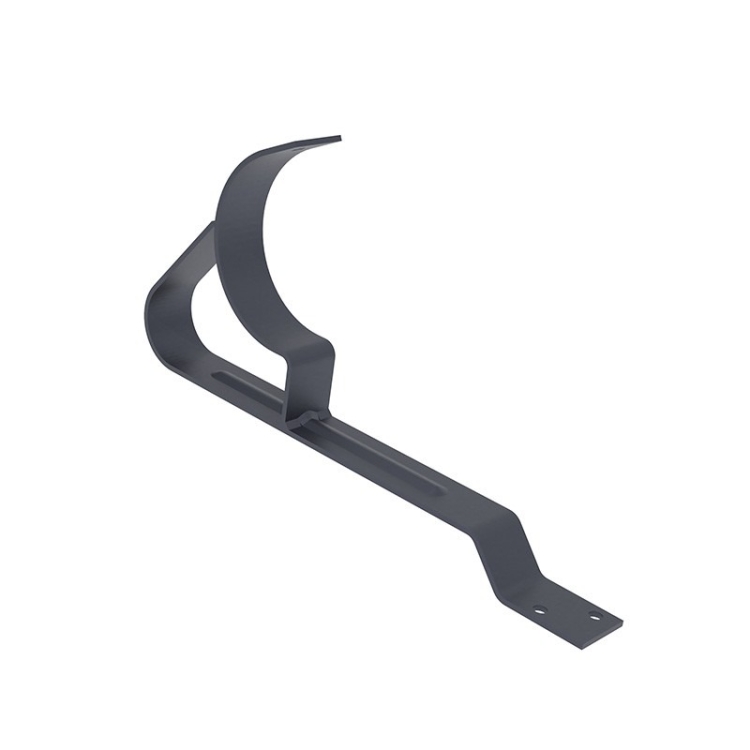

Uchwyt bala przeciwśniegowego ø 124 mm – typ DB/DC
Stalowy uchwyt MDM do drewnianego bala przeciwśniegowego (belki) o średnicy 124 mm.
- Typ
- DB/DC
- Bal
- ø 124 mm
- Materiał
- stal ocynkowana ogniowo
- Bal w zestawie
- nie
Opis
Do czego służy i jak się montuje
Uchwyty rozmieszcza się wzdłuż okapu i wkłada w nie drewniany bal o średnicy 124 mm, który zatrzymuje zsuwający się śnieg. Bala (drewna) MDM nie dostarcza – nie wchodzi w skład zestawu.
Dane
| Pokrycie | dachówki ceramiczne i betonowe zakładkowe – montaż na dodatkowej łacie |
|---|---|
| Wersja | płaskownik 40 × 4 mm, długość 390 mm |
| Deklarowana nośność | ≥ 3,30 kN (deklaracja KDWU B.185/2021) |
| Pierścień na bal | ø 124 mm |
| Materiał | stal ocynkowana ogniowo, w wersji kolorowej malowana proszkowo |
System MDM
Z czego składa się bariera
Płotek przeciwśniegowy
Płotek 155 lub 200 mm + wsporniki dobrane do pokrycia + 2 łączniki na każde połączenie płotków.
Rurowa bariera przeciwśniegowa
Stalowe rury ø 28,5 mm w uchwytach na 2 rury, łączniki, zaślepki i blokady końcowe. Na rąbek stojący także rury aluminiowe z uchwytami FALZ.
Bal
Drewniany bal ø 124 mm w stalowych uchwytach dobranych do pokrycia.
Nachylenie dachu 10–70°
Zakres stosowania według deklaracji producenta dla wszystkich systemów.
Wsporniki i uchwyty dobiera się do pokrycia: BD/BG – blachodachówki, D, DB/DC, L – dachówki ceramiczne i betonowe, S i SD – karpiówka, U – pokrycia płaskie, FALZ – rąbek stojący.
Według producenta
Ile wsporników potrzebuję
Rozstaw wsporników i uchwytów zależy od obciążenia śniegiem. Według MDM wsporniki mogą być oddalone od siebie maksymalnie o 60 cm przy charakterystycznym obciążeniu śniegiem do 1,6 kN/m² (w Czechach mniej więcej strefy śniegowe I–III) i maksymalnie o 40 cm powyżej 1,6 kN/m² – dotyczy warstwy świeżego śniegu do 20 cm.
| Długość rzędu | Wsporników przy Sk ≤ 1,6 kN/m² | Wsporników przy Sk > 1,6 kN/m² | Płotków 2 m | Łączników |
|---|---|---|---|---|
| 4 m | 8 szt. | 11 szt. | 2 szt. | 2 szt. |
| 6 m | 11 szt. | 16 szt. | 3 szt. | 4 szt. |
| 8 m | 15 szt. | 21 szt. | 4 szt. | 6 szt. |
| 10 m | 18 szt. | 26 szt. | 5 szt. | 8 szt. |
| 12 m | 21 szt. | 31 szt. | 6 szt. | 10 szt. |
| 15 m | 26 szt. | 39 szt. | 8 szt. | 14 szt. |
Orientacyjne obliczenie na podstawie maksymalnego rozstawu producenta: wsporniki łącznie ze skrajnymi, płotki 2 m i 2 łączniki na każde połączenie. Liczbę dopasuj do długości okapu.
Zasady montażu według producenta
- Na dachach o długości połaci powyżej 6,5 m montuje się drugi rząd barier; przy rąbku stojącym także przy nachyleniu powyżej 40°.
- Wsporniki i uchwyty mocuje się wkrętami ø 8 mm do drewnianej konstrukcji dachu; przy pokryciach z blachy i płaskich otwory montażowe się uszczelnia.
- Płotki łączy się zawsze dwoma łącznikami na każdym połączeniu.
- Rury w skrajnych uchwytach zabezpiecza się blokadami końcowymi od strony zewnętrznej.
- Obciążenie śniegiem dla konkretnego budynku znajdziesz w dokumentacji projektowej; rozmieszczenie barier określa projekt.
MDM NT
Materiał i ochrona antykorozyjna
Wsporniki, uchwyty i płotki MDM są wykonane ze stali S235JR z cynkowaniem ogniowym – najtrwalszą ochroną stali przed korozją. Wersja kolorowa ma dodatkowo proszkowy lakier poliestrowy.
Za dopłatą elementy można dostarczyć także w kolorze innym niż standardowy, z czasem produkcji do 10 dni.
| Powłoka cynkowa | ≥ 45 µm (cynkowanie ogniowe) |
|---|---|
| Lakier (wersja kolorowa) | poliester ≥ 60 µm, przyczepność stopień 0 |
| Ocena | KDWU system 4, Krajowa Ocena Techniczna ITB-KOT-2021/1992 |
| Zastosowanie | dachy o nachyleniu 10–70° |
Bariery przeciwśniegowe
Najczęstsze pytania
Jakiego wspornika potrzebuję?
Zależy od pokrycia: blachodachówki BD (moduł i przetłoczenie według karty technicznej pokrycia, np. BD 350/20), blachodachówki jednomodułowe BG, dachówki ceramiczne i betonowe D, DB/DC lub L, karpiówka S (w łuskę) lub SD (w koronkę), pokrycia płaskie U, rąbek stojący FALZ.
Ile wsporników dać na płotek?
Rozstaw maksymalnie 60 cm przy obciążeniu śniegiem do 1,6 kN/m², powyżej maksymalnie 40 cm. Na rząd 6 m wychodzi więc 11 lub 16 wsporników – patrz tabela powyżej.
Kiedy montować dwa rzędy barier?
Według MDM na dachach o długości połaci powyżej 6,5 m; przy rąbku stojącym także przy nachyleniu powyżej 40°.
Czy bal wchodzi w skład uchwytu?
Nie. Uchwyt jest przeznaczony do drewnianego bala ø 124 mm, którego MDM nie dostarcza.
Czy elementy można dostarczyć w innym kolorze?
Tak, za dopłatą z czasem produkcji do 10 dni. Napisz nam odcień RAL.
Obliczymy to za Ciebie
Wycena barier przeciwśniegowych
Prześlij nam rodzaj pokrycia, długość okapu i lokalizację budynku (strefę śniegową) – obliczymy wsporniki, płotki lub rury i przygotujemy bezpłatną ofertę.
- Indeks
- MDM.PK.VZP.DBDC.7016
- Rodzaj pokrycia
- Dachówki ceramiczne / betonowe
- Rodzaj
- Uchwyt / rozpórka
Tento produkt pasuje na tyto krytiny:
BENDERS
Dvojité SMecklenburger
Betonpres
ExclusivOptimal
BOBROVKA
Korunové krytíŠupinové krytí
BRAAS
Baltic S / Bałtycka SCeltyckaGreckaRomańskaRubin 13VTaurusTegalit ProtegonTevivaTurmalin
BRAMAC
ClassicMoravskáŘímskáRubin 9TegalitTurmalin
CREATON
DominoGöteborgHaidelbergKapstadKodaSimplaTitania
EURONIT / ETERNIT BALITIC
ExtraS
IBF
Podwójna rzymskaPodwójna S
KM BETA
Beta
Koramic
Allegra 9L15OREA 9Renesansowa
NELSKAMP
FinkenbergerKorunové krytíSSigma
PRODACH
Podwójna esówkaPodwójna rzymska
RÖBEN
BergamoMonza plusPiemont
TERRAN
Danubia
TONDACH
Holenderka 11Samba 11
