Držák trubkového zachytávače ø 28,5 mm typ BD 350/30 – pro 2 trubky
Držák trubkového zachytávače ø 28,5 mm typ BD 350/30 – pro 2 trubky

Uchwyt rur przeciwśniegowych BD 350/30, ø 28,5 mm

Rodzaj pokrycia
Blachodachówka – BD
Rodzaj
Uchwyt / rozpórka
Średnica rury
ø 28,5 mm
Materiał
Stal
39,38 zł / szt.

32,54 zł netto

Kolor:
Razem do zapłaty
Ilość
szt.
Na zamówienie

Pasuje do Twojego dachu?Wybierz pokrycie, a od razu zobaczysz.Wybierz pokrycie
Skompletuj wszystkie akcesoria do dachuKonfigurator pokaże wszystko, co pasuje do Twojego pokrycia
Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

Uchwyt na 2 rury stalowe ø 28,5 mm do blachodachówki BD 350/30.

MDM NT · ochrona przeciwśniegowa

Uchwyt rur przeciwśniegowych BD 350/30 – 2 rury ø 28,5 mm

Stalowy uchwyt MDM do dwóch rur przeciwśniegowych ø 28,5 mm – rurowa bariera przeciwśniegowa wzdłuż okapu.

Typ
BD 350/30
Rury
2 × ø 28,5 mm
Materiał
stal ocynkowana + farba proszkowa
Nośność
≥ 1,85 kN

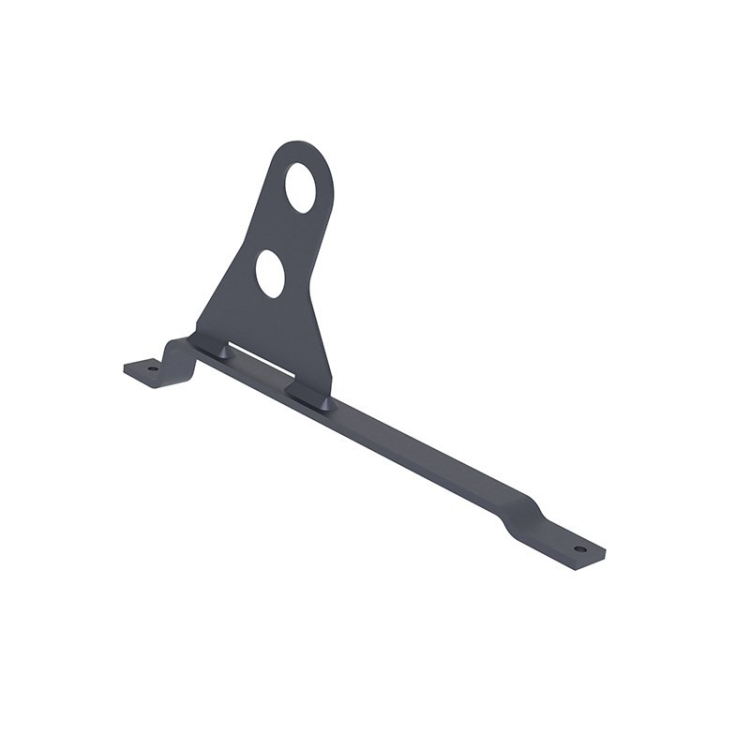

Uchwyt rur przeciwśniegowych BD 350/30, ø 28,5 mm

Opis

Do czego służy i jak się montuje

Uchwyt utrzymuje dwie stalowe rury przeciwśniegowe ø 28,5 mm. Rury wsuwa się w uchwyty, łączy łącznikami, a końce zamyka zaślepkami; od zewnętrznej strony każdego skrajnego uchwytu zakłada się blokadę końcową, aby rury nie przesuwały się w uchwytach.

Uchwyt przykręca się do drewnianej konstrukcji dachu wkrętami ø 8 mm; przy pokryciach z blachy i płaskich otwory montażowe się uszczelnia.

Dane

Pokrycieblachodachówki o module 350 mm i przetłoczeniu 30 mm
Deklarowana nośność≥ 1,85 kN (deklaracja KDWU EK.13/2021)
Płaskownik25 × 6 mm
Materiałstal ocynkowana ogniowo, malowana proszkowo

System MDM

Z czego składa się bariera

Płotek przeciwśniegowy

Płotek 155 lub 200 mm + wsporniki dobrane do pokrycia + 2 łączniki na każde połączenie płotków.

Rurowa bariera przeciwśniegowa

Stalowe rury ø 28,5 mm w uchwytach na 2 rury, łączniki, zaślepki i blokady końcowe. Na rąbek stojący także rury aluminiowe z uchwytami FALZ.

Bal

Drewniany bal ø 124 mm w stalowych uchwytach dobranych do pokrycia.

Nachylenie dachu 10–70°

Zakres stosowania według deklaracji producenta dla wszystkich systemów.

Wsporniki i uchwyty dobiera się do pokrycia: BD/BG – blachodachówki, D, DB/DC, L – dachówki ceramiczne i betonowe, S i SD – karpiówka, U – pokrycia płaskie, FALZ – rąbek stojący.

Według producenta

Ile wsporników potrzebuję

Rozstaw wsporników i uchwytów zależy od obciążenia śniegiem. Według MDM wsporniki mogą być oddalone od siebie maksymalnie o 60 cm przy charakterystycznym obciążeniu śniegiem do 1,6 kN/m² (w Czechach mniej więcej strefy śniegowe I–III) i maksymalnie o 40 cm powyżej 1,6 kN/m² – dotyczy warstwy świeżego śniegu do 20 cm.

Długość rzęduWsporników przy Sk ≤ 1,6 kN/m²Wsporników przy Sk > 1,6 kN/m²Płotków 2 mŁączników
4 m8 szt.11 szt.2 szt.2 szt.
6 m11 szt.16 szt.3 szt.4 szt.
8 m15 szt.21 szt.4 szt.6 szt.
10 m18 szt.26 szt.5 szt.8 szt.
12 m21 szt.31 szt.6 szt.10 szt.
15 m26 szt.39 szt.8 szt.14 szt.

Orientacyjne obliczenie na podstawie maksymalnego rozstawu producenta: wsporniki łącznie ze skrajnymi, płotki 2 m i 2 łączniki na każde połączenie. Liczbę dopasuj do długości okapu.

Zasady montażu według producenta

  • Na dachach o długości połaci powyżej 6,5 m montuje się drugi rząd barier; przy rąbku stojącym także przy nachyleniu powyżej 40°.
  • Wsporniki i uchwyty mocuje się wkrętami ø 8 mm do drewnianej konstrukcji dachu; przy pokryciach z blachy i płaskich otwory montażowe się uszczelnia.
  • Płotki łączy się zawsze dwoma łącznikami na każdym połączeniu.
  • Rury w skrajnych uchwytach zabezpiecza się blokadami końcowymi od strony zewnętrznej.
  • Obciążenie śniegiem dla konkretnego budynku znajdziesz w dokumentacji projektowej; rozmieszczenie barier określa projekt.

MDM NT

Materiał i ochrona antykorozyjna

Wsporniki, uchwyty i płotki MDM są wykonane ze stali S235JR z cynkowaniem ogniowym – najtrwalszą ochroną stali przed korozją. Wersja kolorowa ma dodatkowo proszkowy lakier poliestrowy.

Za dopłatą elementy można dostarczyć także w kolorze innym niż standardowy, z czasem produkcji do 10 dni.

Powłoka cynkowa≥ 45 µm (cynkowanie ogniowe)
Lakier (wersja kolorowa)poliester ≥ 60 µm, przyczepność stopień 0
OcenaKDWU system 4, Krajowa Ocena Techniczna ITB-KOT-2021/1992
Zastosowaniedachy o nachyleniu 10–70°

Bariery przeciwśniegowe

Najczęstsze pytania

Jakiego wspornika potrzebuję?

Zależy od pokrycia: blachodachówki BD (moduł i przetłoczenie według karty technicznej pokrycia, np. BD 350/20), blachodachówki jednomodułowe BG, dachówki ceramiczne i betonowe D, DB/DC lub L, karpiówka S (w łuskę) lub SD (w koronkę), pokrycia płaskie U, rąbek stojący FALZ.

Ile wsporników dać na płotek?

Rozstaw maksymalnie 60 cm przy obciążeniu śniegiem do 1,6 kN/m², powyżej maksymalnie 40 cm. Na rząd 6 m wychodzi więc 11 lub 16 wsporników – patrz tabela powyżej.

Kiedy montować dwa rzędy barier?

Według MDM na dachach o długości połaci powyżej 6,5 m; przy rąbku stojącym także przy nachyleniu powyżej 40°.

Czy elementy można dostarczyć w innym kolorze?

Tak, za dopłatą z czasem produkcji do 10 dni. Napisz nam odcień RAL.

Obliczymy to za Ciebie

Wycena barier przeciwśniegowych

Prześlij nam rodzaj pokrycia, długość okapu i lokalizację budynku (strefę śniegową) – obliczymy wsporniki, płotki lub rury i przygotujemy bezpłatną ofertę.

Wyślij zapytanie

Indeks
MDM.VZP.BD35030-2.7016
Rodzaj pokrycia
Blachodachówka – BD
Rodzaj
Uchwyt / rozpórka
Średnica rury
ø 28,5 mm
Materiał
Stal

Tento produkt pasuje na tyto krytiny:

AVALINE
Prestige
BALEXMETAL
Panorama
BLACH-POL
FinlandiaHusariaSymetriaSzkocka
BLACHDOMPLUS
Amalfi Plus SBeskid PlusLima
BLACHODACH
FlamencoSoloTwister
BLACHOTRAPEZ
EnigmaGerman Simetric SGermania Simetric TTaliaTrend
BP2
ALFABavariaGammaHetaIziStigmaZet
BRATEX
CentroHorizon
BUDMAT
Como
Dachpol
Arte
FINCO STAL
MetrumPiano
FINISH PROFILES
Mary SteelTom Steel
FLORIAN
FinezjaLidiaTamara
GALECO
Brosa
GLINMET
GallaTemida
HANBUD
Malta (Moderno) SRetto (Agrilla)
INTER MAX
Vela
LINDAB
Laguna
MATPOL
Frania
NOWAX
MegaSymetria
PLANNJA
FlexRegent
POLSTAL
MeridaPola
PRUSZYŃSKI
AradFiordGryfTigra
REGAMET
MonaPuma/ Duo P/ PetraRoma
RUUKKI
FriggeMonterrey
SATJAM
RenoTaurus ModulTira ModulYork Modul
TRANSBLACH
Kiara
UNIBLACH
Ami
WŁASTAL
CeresHektor

Producent

MDM NT Sp. z o.o.
ul. Bestwińska 143, 43-346 Bielsko-Biała, Polsko
Strona: https://mdmsa.com

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci. Membrana jest śliska – nie chodzić po niej bez zabezpieczenia i nie używać jej jako zabezpieczenia przed upadkiem. Nie pozostawiać na słońcu dłużej, niż pozwala karta techniczna.
