Wspornik ławy kominiarskiej TYP pokrycia na rąbek KLIK

Zastosowanie produktu
Pokrycia na rąbek
Rodzaj pokrycia
Rąbek stojący
Materiał
Stal
91,34 zł / szt.

75,49 zł netto

Kolor:
Razem do zapłaty
Ilość
szt.
U dostawcy czas dostawy (dni): 3

Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

Produkt uniwersalny - umożliwia montaż tacy dachowej zarówno na dachach pokrytych prefabrykowanymi panelami dachowymi (z systemem zatrzaskowym), jak i na dachach pokrytych blachą płaską wyłożoną materiałem pokryciowym. Uwaga - uchwyty MDM FALZ służą wyłącznie do mocowania zestawów drabin dachowych (stosowanie stopni dachowych jest niedopuszczalne na dachach pokrytych panelami dachowymi wyłożonymi blachą płaską).

MDM NT · komunikacja dachowa

Wspornik ławy kominiarskiej FALZ – rąbek stojący (klik)

Zaciskowy wspornik MDM do pokryć blaszanych na rąbek stojący – bez wiercenia

Typ
FALZ W
Wysokość rąbka
do 38 mm
Wymiary
40 × 260 mm
Materiał
stal ocynkowana
Wspornik ławy kominiarskiej TYP pokrycia na rąbek KLIK

Opis

Do czego służy

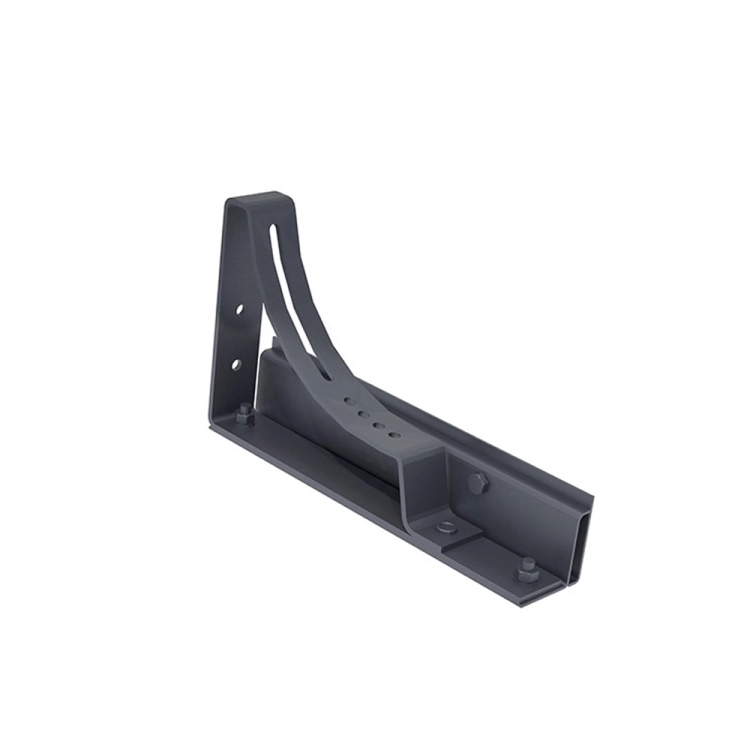

Wspornik FALZ składa się z trzech części połączonych śrubami i zaciska się bezpośrednio na rąbku stojącym; podkładki piankowe chronią pokrycie przed uszkodzeniem. Wersja W jest przeznaczona do paneli modułowych z rąbkiem zatrzaskowym (klik) o wysokości do 38 mm.

MDM produkuje wsporniki FALZ wyłącznie w wersji ocynkowanej. Do montażu ławy potrzebujesz do każdego wspornika jeszcze kołyski ławy (oprócz wspornika przyściennego P); ławy łączy się łącznikami.

MDM NT

Stal ocynkowana ogniowo i malowana proszkowo

Ławy, wsporniki, kołyski i łączniki MDM są wykonane ze stali ocynkowanej ogniowo – w wersji naturalnej (niemalowanej) lub malowanej proszkowo. Ławę, kołyski i wsporniki można za dopłatą dostarczyć także w kolorze innym niż standardowe; czas produkcji do 10 dni roboczych.

Cynkowanie ogniowe to najskuteczniejsza i najtrwalsza ochrona stali przed korozją: atomy cynku wnikają w warstwę powierzchniową stali i tworzą stop żelaza z cynkiem, który chroni stal. Lakier proszkowy nakłada się elektrostatycznie i utwardza w temperaturze 140–200 °C – powstaje gładka powierzchnia bez pęknięć, odporna na korozję, chemikalia, ciepło i uszkodzenia mechaniczne.

Ławaszerokość 250 mm, długości 0,4–3,0 m (tolerancja ± 20 mm)
Wsporniki BD, BG, U i kołyskapłaskownik 3,8 + 0,2 × 40 mm
Wspornik Udługość 300 mm
Wspornik przyścienny P6 × 25 mm, wysokość 300 mm, wysięg 289 mm
Wspornik FALZ40 × 260 mm, 3 części, podkładki piankowe
Łącznik ław5 × 25 × 180 mm, 2 szt. na połączenie, ze śrubami

Deklaracja właściwości użytkowych 105/2017 – zestawy MDM SMART

NormaEN 516:2006 – urządzenia do komunikacji na dachu
Wytrzymałość mechanicznaklasa 1
Reakcja na ogieńA1
Odporność na ogień zewnętrznyBROOF
Trwałość wytrzymałości mechanicznejspełnia
Ocenasystem 3, jednostka notyfikowana 1020 – TZÚS Praha

Właściwości obowiązują dla zestawu z elementów produkcji MDM.

Według producenta

Montaż

Montaż wspornika FALZ – Składanie wspornika

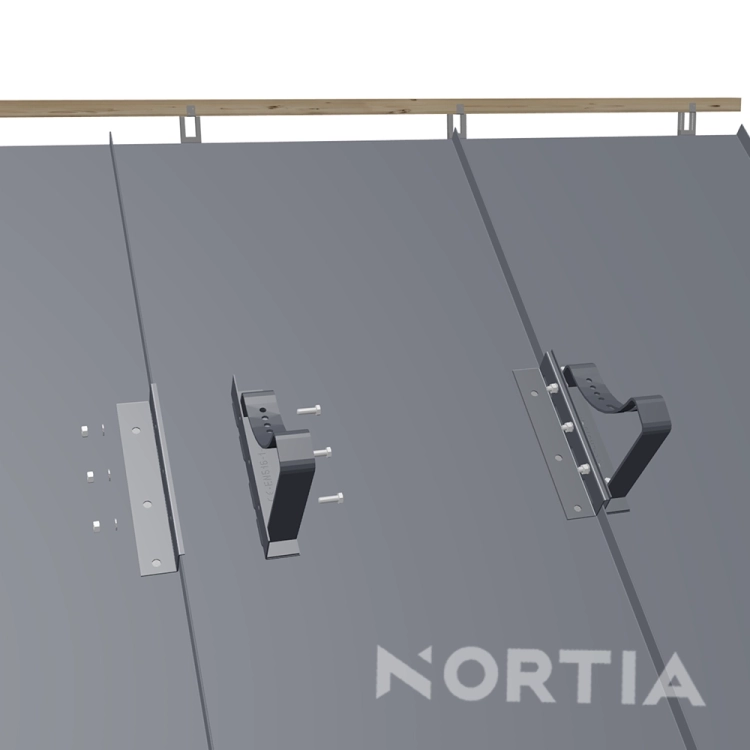

1. Składanie wspornika Do dwuczęściowej części dolnej (łącznika) przykręć wspornik dołączonymi śrubami.
Montaż wspornika FALZ – Taśmy piankowe
2. Taśmy piankowe Na obie podstawy łącznika naklej ochronne taśmy piankowe – nakleja się je na śruby, taśm nie wolno przedziurawić.
Montaż wspornika FALZ – Zaciśnięcie na rąbku

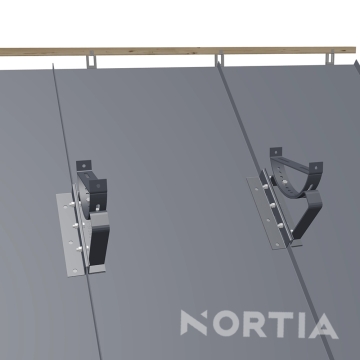

3. Zaciśnięcie na rąbku Złożony wspornik zamocuj bezpośrednio na rąbku stojącym pokrycia.
Montaż wspornika FALZ – Kołyska
4. Kołyska Na wsporniku połóż kołyskę ławy, ustaw ją poziomo i skręć obie części.
Montaż wspornika FALZ – Ława

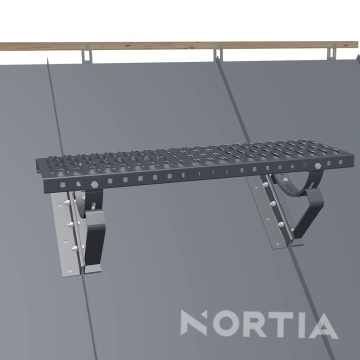

5. Ława Po zamocowaniu drugiego wspornika z kołyską przykręć ławę i sprawdź wytrzymałość wszystkich połączeń.

Ogólne zasady montażu

  • Elementy łączy się ze sobą śrubami ø 8 mm, które znajdują się w zestawie.
  • Nachylenie ławy ustawia się, przykręcając kołyskę do wspornika pod odpowiednim kątem, tak aby ława była pozioma.
  • Odległość między wspornikami może wynosić maksymalnie 80 cm – to maksimum dopuszczane przez normę. Wspornik należy umieścić także przy każdym połączeniu ław, połączenie tworzą 2 łączniki.
  • Ławy tworzą ciągi komunikacyjne w poprzek spadku dachu; wzdłuż spadku uzupełnia się je stopniami kominiarskimi.
  • Liczbę i wymiary wkrętów oraz rozmieszczenie wsporników dla konkretnego budynku określa projekt techniczny zgodnie z obowiązującymi normami i przepisami.

Ilustracje i kolejność według instrukcji montażu producenta MDM NT. Informacje nie zastępują projektu technicznego.

Ławy kominiarskie

Najczęstsze pytania

Ile wsporników potrzebuję do dłuższej ławy?

Wsporniki mogą być oddalone od siebie maksymalnie o 80 cm, a wspornik należy umieścić także przy każdym połączeniu ław. Zestawy do 1200 mm mają 2 wsporniki, zestaw 1500 mm – 3. Przy dłuższym ciągu połącz ławy łącznikami (2 szt. na połączenie) i dodaj wsporniki z kołyskami.

Jak rozmieścić stopnie kominiarskie?

Ławy prowadzi się w poprzek spadku dachu, stopnie wzdłuż spadku – montuje się je naprzemiennie, aby po dachu chodziło się jak po schodach. Przy nachyleniu do 30° w co drugim rzędzie dachówek, ok. 70 cm od siebie; powyżej 30° w każdym rzędzie, co 35–40 cm. To zalecenie z praktyki – decydujący jest projekt techniczny.

Czy dostępna jest także dłuższa ława?

MDM produkuje ławy o długości do 3,0 m. Długości powyżej 1500 mm (2,0, 2,5 i 3,0 m) dostarczymy na zapytanie; dłuższy ciąg można też złożyć z kilku ław i łączników.

Czy ławy spełniają normę?

Tak. Zestawy MDM SMART mają deklarację właściwości użytkowych 105/2017 zgodnie z EN 516:2006 – wytrzymałość mechaniczna klasa 1, reakcja na ogień A1.

Czy ławę można dostarczyć w innym kolorze?

MDM dostarczy ławy, kołyski i wsporniki lakierowane także na kolor inny niż standardowy – za dopłatą, z produkcją do 10 dni roboczych. Napisz nam numer RAL.

Obliczymy to za Ciebie

Wycena komunikacji dachowej

Potrzebujesz dłuższego ciągu ław, stopni kominiarskich albo nie wiesz, jaki wspornik wybrać? Prześlij nam rodzaj pokrycia, kąt nachylenia i długość ciągu, ewentualnie zdjęcie dachu – policzymy elementy i przygotujemy bezpłatną wycenę.

Wyślij zapytanie

Indeks
LV.VZP.FALZ.8017
Zastosowanie produktu
Pokrycia na rąbek
Rodzaj pokrycia
Rąbek stojący
Materiał
Stal

Producent

MDM NT Sp. z o.o.
ul. Bestwińska 143, 43-346 Bielsko-Biała, Polsko
Strona: https://mdmsa.com

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci. Membrana jest śliska – nie chodzić po niej bez zabezpieczenia i nie używać jej jako zabezpieczenia przed upadkiem. Nie pozostawiać na słońcu dłużej, niż pozwala karta techniczna.
