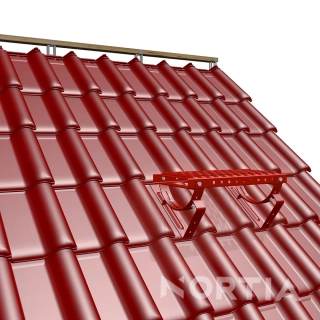

Vzpriamená lávka pre peších typu D z pálenej betónovej dlažby

Na správnu inštaláciu budete potrebovať nasledujúce položky:

• lezeckú plošinu (od 40 do 300* cm)

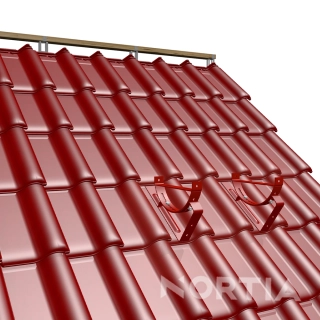

• Kolíska na chodník
• Rozpera pre chodník (v závislosti od typu krytiny)
• Spojovací prvok pre chodníky (ak potrebujete spojiť dlhší rad chodníkov)
• Montážne skrutky na spojenie jednotlivých prvkov (dostanete ich zadarmo v balení SMART)
• Skrutky na pripevnenie lavičky ku konštrukcii (nie sú súčasťou dodávky)

*Dĺžka 300 cm len na požiadanie

Upevnenie prvkov navzájom a k streche.

Strešné komunikačné konzoly sa musia pripevniť k drevenej konštrukcii strechy pomocou skrutiek do dreva podľa normy PN-EN 14592+A1:2012. Skrutky 8 mm x 60 mm na upevnenie konzoly k streche nájdete aj v našom obchode. Prvky musia byť navzájom spojené pomocou skrutiek (Ø 8 mm), ktoré sú súčasťou súpravy.

Komínové žľaby sú navrhnuté tak, aby tvorili komunikačné ťahy naprieč sklonom strechy. Komínové konzoly musia byť pripevnené k streche vo vzdialenostiach minimálne 80 cm. Pozor! Ide o maximálnu vzdialenosť povolenú normou. Podrobnejšie informácie týkajúce sa konzol a počtu upevňovacích skrutiek a ich rozmerov musia byť uvedené v technickom projekte.

Strešné väzníky sú doplnkom systému komínového prieduchu a sú určené na vytvorenie komunikačných ťahov pozdĺž strešného sklonu. Strešné pliešky by mali byť rozmiestnené striedavo, čo umožňuje chôdzu po streche ako po schodoch. Pri návrhu rozstupov medzi odkvapmi je potrebné zohľadniť uhol sklonu strechy:

• Pri sklone strechy do 30° - škridly sa inštalujú v každom druhom rade škridiel vo vzdialenosti 70 cm od seba.
• Pri sklone strechy nad 30° - inštalujte latovanie v každom rade škridiel, každých 35-40 cm.

Pozor! Uvedené informácie sú výsledkom zhromaždených informácií a našich skúseností. Uvedené informácie by sa nemali považovať za návod na montáž. Použitie strešnej komunikácie by malo byť v súlade s technickým projektom vypracovaným pre danú stavbu s prihliadnutím na požiadavky príslušných noriem a platných technických a stavebných predpisov. Ak chcete do súpravy pridať ďalšie konzoly, použite ponuku jednotlivých prvkov.

Držiak komínovej lávky - je určený na montáž na strechy pokryté plechovou krytinou. Je to nosný prvok komínovej laty alebo strešného plášťa. Konzola sa upevňuje priamo na kovovú strešnú krytinu cez latovanie do krokiev. Upevňovacie skrutky ø8 sa musia zvoliť tak, aby ich dĺžka výrazne presahovala hrúbku laty. Aby sa zabránilo porušeniu tesnenia strešnej krytiny, skrutky sa musia použiť s tesniacou podložkou a montážne otvory sa musia dodatočne utesniť asfaltom, silikónom alebo iným tesniacim prostriedkom. Držiaky lávky musia byť namontované vo vzdialenosti minimálne 800 mm a na každom možnom spoji komínových roštov pomocou spojok.
