STRUGA Trunk L160
STRUGA Trunk L160

Trzpień STRUGA L160

Rodzaj
Obejma i mocowanie rury spustowej
10,91 zł / szt.

9,01 zł netto

Razem do zapłaty
Ilość
szt.
W magazynie: 10 szt.

Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

Trzpień do mocowania uniwersalnej obejmy rury spustowej do ściany.

STRUGA · Bratex

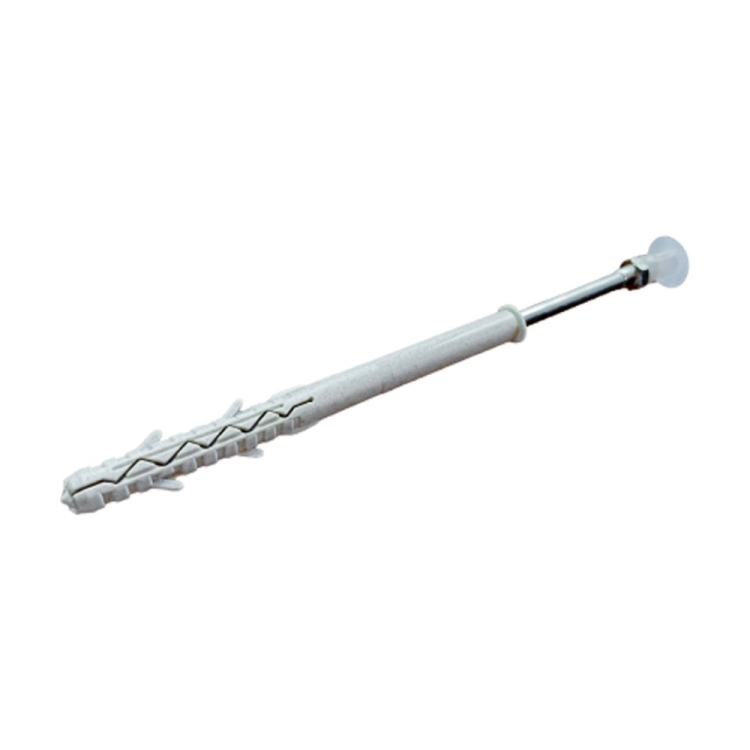

Trzpień z tuleją do obejmy rury spustowej

Trzpień do mocowania uniwersalnej obejmy rury spustowej do ściany.

System
STRUGA
Trzpień

Według producenta

Do czego służy i jak się montuje

Trzpień stosuje się z nakrętką koszykową obejmy uniwersalnej. Długości trzpieni: 100, 160, 200, 250, 300 i 360 mm. Rury spustowe mocuje się jednym lub dwoma rodzajami obejm. Obejmy mocuje się do ściany trzpieniami lub śrubami o odpowiedniej długości; odległość między obejmami nie może przekraczać 1,5 m. Po zamocowaniu rur obejmy zamyka się zawleczkami.

System rynnowy Struga
System rynnowy Struga – zdjęcie producenta

Producent Bratex

Stalowy system rynnowy STRUGA

System Struga jest produkowany ze skandynawskiej blachy stalowej SSAB GreenCoat RWS Pro. Blacha jest ocynkowana 275 g/m² i dwustronnie lakierowana powłoką 35 µm; w zależności od elementu ma grubość 0,6–1,25 mm. Matowe kolory mają lakier GreenCoat RWS Pro BT, w którego warstwie wierzchniej dużą część składników ropopochodnych zastępuje szwedzki olej rzepakowy.

Stal ma znikomą rozszerzalność cieplną, dlatego montaż w mrozie nie stanowi problemu. Złączki i denka z uszczelką butylową zapewniają 100% szczelności nawet przy stojącej wodzie deszczowej. Rąbek rury spustowej jest ukryty wewnątrz, a kolana łączy się bocznie.

BlachaSSAB GreenCoat RWS Pro
Ocynkowanie275 g/m²
Lakier35 µm, dwustronnie
Grubość blachy0,6–1,25 mm w zależności od elementu
Gwarancja50 lat na funkcjonalność, 20 lat na kolor

Warunkiem gwarancji jest coroczna konserwacja systemu dachowego z dokumentacją fotograficzną; powyżej 900 m n.p.m. obowiązuje o połowę krótszy okres gwarancji (dokumentacja produktu Bratex).

Według producenta

Jaką powierzchnię dachu odwodni system

Rynna 125 / rura spustowa 90 mm

do 75 m²z jedną rurą spustową

do 150 m²z dwiema rurami spustowymi

Rynna 135 / rura spustowa 90 mm

do 125 m²z jedną rurą spustową

do 250 m²z dwiema rurami spustowymi

Rynna 150 / rura spustowa 100 mm

do 175 m²z jedną rurą spustową

do 350 m²z dwiema rurami spustowymi

Według producenta: jedna rura spustowa – długość rynny maksymalnie 10 m; dwie rury spustowe – spadek zaczyna się pośrodku między rurami, a odległość między rurami spustowymi nie może przekraczać 20 m.

Dostępne kolory

Kolory standardowe – lakier GreenCoat RWS Pro

czarny015 · RAL 9005Struga 125 · 135 · 150

ciemnografitowy036 · RAL 7024Struga 125 · 135 · 150

grafitowy087 · RAL 7011Struga 125 · 135 · 150

brązowy434 · RAL 8017Struga 125 · 135 · 150

ciemnobrązowy387 · RAL 8019Struga 125 · 135 · 150

zielony830 · RAL 6020Struga 125 · 135 · 150

czerwony758 · RAL 3009Struga 125 · 135 · 150

wiśniowy781 · RAL 3005Struga 125 · 135 · 150

ceglasty742 · RAL 8004Struga 125 · 135 · 150

tytan-cynk044 · RAL 9007Struga 125 · 135 · 150

srebrny045 · RAL 9006Struga 125 · 135 · 150

biały001 · RAL 9010Struga 125 · 135 · 150

Kolory matowe – lakier GreenCoat RWS Pro BT (matt)

czarny matowy015 · RAL 9005Struga 135 · Quattro

ciemnografitowy matowy036 · RAL 7024Struga 125 · 135 · Quattro

brązowy matowy434 · RAL 8017Struga 135 · Quattro

Paleta producenta (kod Bratex i RAL). Kolory, które możesz wybrać przy produkcie, znajdziesz w wyborze koloru. Wzorniki i symbole RAL służą jedynie do orientacyjnego zobrazowania – struktura lakieru wpływa na postrzeganie koloru.

Według producenta

Instrukcja montażu

Położenie rynny
1. Położenie rynny Rynna nie może stanowić oparcia dla zsuwającego się śniegu: okap nie może wystawać dalej niż połowa średnicy rynny, a rynna musi znajdować się poniżej linii przedłużenia dachu. Zalecane są płotki przeciwśniegowe.
Jedna rura spustowa
2. Jedna rura spustowa Dach do 100 m²: jedna rura spustowa ze spadkiem 5 mm na metr; długość rynny z jedną rurą spustową nie może przekraczać 10 m.
Dwie rury spustowe
3. Dwie rury spustowe Dach 100–150 m²: dwie rury spustowe, spadek zaczyna się w równej odległości między nimi; odległość między rurami spustowymi maksymalnie 20 m.
Montaż haków
4. Montaż haków Skrajne haki 10 cm od końca rynny ze spadkiem 5 mm na metr, naciągnij między nimi sznurek i wyznacz linię pozostałych haków.
Montaż leja spustowego
5. Montaż leja spustowego Otwór wytnij piłą do metalu, krawędzie zagnij na zewnątrz, lej załóż na zewnętrzne zagięcie i zagnij cztery zaczepy do wnętrza rynny.

Podstawowe zasady

  • Przygotuj piłę do metalu, wiertarkę, sznurek, marker i łatę murarską.
  • Rynna musi mieć minimalny spadek w kierunku rury spustowej 3–5 mm na metr.
  • Do cięcia rynien i rur nie używaj urządzeń ściernych (np. szlifierki kątowej) – grozi to uszkodzeniem powłoki i utratą gwarancji.
  • Po zakończeniu pracy usuń z systemu resztki opiłków – pozostawione resztki blachy rdzewieją i niszczą powłokę.
  • Między rynnami a narożnikami pozostaw szczelinę 2–3 mm na kompensację zmian długości wywołanych różnicami temperatur.
  • Odległość między obejmami rury spustowej nie może przekraczać 1,5 m; po zamocowaniu rur zamknij obejmy zawleczkami.

Ilustracje i kolejność według czeskiej instrukcji montażu producenta (Bratex – system rynnowy Struga).

Stalowe rynny Struga

Najczęstsze pytania

Czy stalową rynnę można montować zimą?

Tak. Według producenta stal ma znikomą rozszerzalność cieplną, dlatego montaż systemu Struga w mrozie nie stanowi problemu.

Czy mogę ciąć rynnę lub rurę szlifierką kątową?

Nie. Producent zabrania stosowania urządzeń ściernych do cięcia rynien i rur – grozi to uszkodzeniem powłoki ochronnej, a w konsekwencji utratą gwarancji. Użyj piły do metalu.

Jaką gwarancję ma rynna Struga?

50 lat na funkcjonalność i 20 lat na kolor. Warunkiem jest coroczna konserwacja systemu dachowego z dokumentacją fotograficzną; powyżej 900 m n.p.m. obowiązuje o połowę krótszy okres gwarancji.

Na czym polega konserwacja?

Co roku – najlepiej wiosną – usuń z rynien liście i inne zanieczyszczenia, aby woda swobodnie spływała, oczyść i specjalną farbą zaprawkową zabezpiecz wszystkie uszkodzenia powłoki. Zimą sprawdzaj, czy w rynnach i rurach spustowych nie zalega lód.

Ile rur spustowych potrzebuję?

Długość rynny z jedną rurą spustową nie może przekraczać 10 m, a odległość między rurami spustowymi nie może być większa niż 20 m. Powierzchnie dachu dla poszczególnych rozmiarów znajdziesz w kafelkach powyżej.

Czy muszę montować płotki przeciwśniegowe?

Producent bardzo stanowczo je zaleca – zwiększają bezpieczeństwo i zmniejszają ryzyko uszkodzenia rynny przez zsuwający się śnieg i lód. Jeśli rynny nie da się umieścić poniżej linii przedłużenia dachu, płotki przeciwśniegowe są niezbędne.

Obliczymy to za Ciebie

Wycena całego systemu rynnowego

Nie wiesz, ile rynien, haków, lejów spustowych i rur spustowych będziesz potrzebować? Prześlij nam wymiary dachu – długość okapów, wysokość od okapu do terenu i liczbę rur spustowych, ewentualnie szkic lub zdjęcie – a przygotujemy bezpłatną wycenę całego systemu rynnowego Struga.

Wyślij zapytanie

Indeks
STRUTRN160
Rodzaj
Obejma i mocowanie rury spustowej

Producent

Bratex Dachy sp. z o.o. sp.k.
ul. Przemysłowa 22, 39-200 Dębica, Polsko
Strona: https://www.krytinybratex.cz

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci. Blachy i elementy obróbek mają ostre krawędzie. Blachę ciąć nożycami do blachy, nie szlifierką kątową (uszkadza powłokę).
