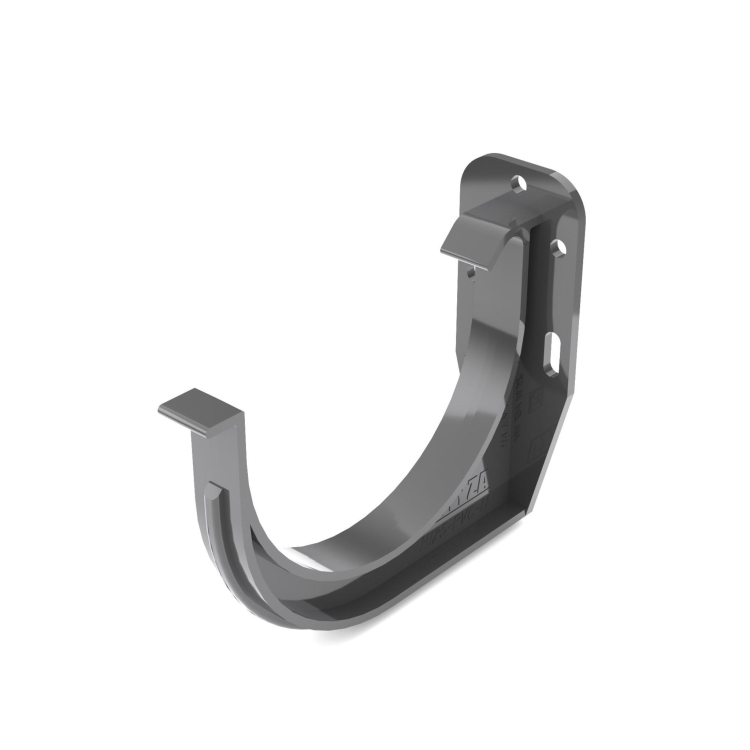

Hak rynnowy doczołowy BRYZA PVC 100 mm grafitowy (RAL 7021)

Kolor
grafitowy RAL 7021
Rodzaj
Hak rynnowy
9,53 zł / szt.

7,87 zł netto

Razem do zapłaty
Ilość
szt.
W magazynie: 328 szt.

Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się
Hak rynnowy czołowy BRYZA PVC 100 mm grafitowy (RAL 7021) - System rynnowy BRYZA PVC z tworzywa sztucznego. Wysokiej jakości rynny, rury spustowe i rury spustowe wykonane z wytrzymałego PVC do odprowadzania wody deszczowej. Łatwy do samodzielnego montażu (DIY), długa żywotność i kompletne akcesoria. Idealne rozwiązanie dla domów, garaży i budynków przemysłowych.

BRYZA PVC · Cellfast

Hak rynnowy PVC czołowy

Plastikowy hak do montażu rynny bezpośrednio na desce czołowej (okapowej).

Wymiary
100 mm
Kolor
grafitová (RAL 7021)
Materiał
PVC
System
BRYZA PVC
Hak rynnowy PVC
Hak rynnowy PVC – rysunek producenta

Według producenta

Do czego służy i jak się montuje

Haki PVC montuje się bezpośrednio na desce czołowej. Najpierw osadza się hak najdalej od leja spustowego, potem hak przy leju; między nimi naciąga się sznurek i według niego ustawia spadek rynny (min. 2 mm na 1 m).

Odległość między hakami powinna wynosić 40–50 cm. Haki nie tylko utrzymują rynnę, ale umożliwiają też jej wydłużanie termiczne.

Wymiary

SystemWysokość H (mm)
7585,3
100116,7
125135,3
150157,7

Wymiary według katalogu producenta BRYZA (Cellfast).

System rynnowy BRYZA PVC
System rynnowy BRYZA PVC – zdjęcie producenta

Cellfast · wyprodukowano w Polsce

System rynnowy BRYZA PVC

System rynnowy BRYZA PVC ma ugruntowaną pozycję na rynku i jest wyznacznikiem jakości oraz niezawodności. Osiem kolorów w czterech rozmiarach pozwala dobrać odpowiedni system do każdego budynku.

Niezawodna szczelność, łatwy montaż i kompletne akcesoria – system nie tylko odprowadza wodę, ale pozwala ją także efektywnie gromadzić do dalszego wykorzystania.

Producentem jest polska grupa Cellfast z zakładami w Stalowej Woli i Krośnie.

Z czego składa się system

Schemat systemu

Schemat systemu BRYZA PVC
Schemat systemu – rysunek producenta
  1. 01 rynna
  2. 02 hak rynnowy PVC
  3. 03 narożnik wewnętrzny
  4. 04 złączka rynny
  5. 05 narożnik zewnętrzny
  6. 06 lej spustowy
  7. 07 denko rynny (lewe, prawe)
  8. 08 rura spustowa
  9. 09 trójnik
  10. 10 obejma rury spustowej (PVC)
  11. 11 złączka rury spustowej
  12. 12 redukcja
  13. 13 zbieracz wody deszczowej
  14. 14 kolano
  15. 15 czyszczak
  16. 16 osadnik zanieczyszczeń dachowych (Geiger)
  17. 17 obejma rury spustowej (metalowa)
  18. 18 metalowy hak rynnowy – prosty, skręcony, z przegubem
  19. 19 listwa mocująca (prosta, skręcona)
  20. 20 śruba do obejmy / nasadka stabilizująca / uchwyt obejmy do płyt warstwowych

Rozmiary systemu

Do jakiego budynku

System 75 – rynna 75 mm, rura spustowa 63 mmmałe budynki mieszkalne, balkony, wiaty garażowe i mansardy
System 100 – rynna 100 mm, rura spustowa 90 lub 63 mmdomy jednorodzinne, małe i średnie magazyny, obiekty handlowe i przemysłowe, budynki użyteczności publicznej
System 125 – rynna 125 mm, rura spustowa 90 lub 110 mmdomy jednorodzinne i wielorodzinne, magazyny, budynki użyteczności publicznej, handlowe i przemysłowe
System 150 – rynna 150 mm, rura spustowa 110 mmduże budynki mieszkalne, przemysłowe i komercyjne

Według producenta

Jaką powierzchnię dachu odwodni system

Rynna 75 / rura spustowa 63 mm

95 m²lej spustowy pośrodku rynny

48 m²lej spustowy na końcu rynny

Rynna 100 / rura spustowa 90 mm

132 m²lej spustowy pośrodku rynny

66 m²lej spustowy na końcu rynny

Rynna 125 / rura spustowa 90 mm

180 m²lej spustowy pośrodku rynny

90 m²lej spustowy na końcu rynny

Rynna 150 / rura spustowa 110 mm

370 m²lej spustowy pośrodku rynny

180 m²lej spustowy na końcu rynny

Efektywna powierzchnia dachu – wymiary A, B, C

Jak obliczyć efektywną powierzchnię dachu

EPD = (A + B/2) × C

  • A odległość w poziomie od okapu do kalenicy (m)
  • B wysokość dachu (m)
  • C długość dachu (m)

Wynik porównaj z powierzchniami w kafelkach powyżej. Powierzchnie i wzór według producenta.

Dostępne kolory

białyRAL 9010Rynny 75 · 100 · 125 · 150Rury spustowe 63 · 90 · 110

brązowyRAL 8017Rynny 75 · 100 · 125 · 150Rury spustowe 63 · 90 · 110

czerwonyRAL 3011Rynny 75 · 100 · 125 · 150Rury spustowe 63 · 90 · 110

grafitowyRAL 7021Rynny 75 · 100 · 125 · 150Rury spustowe 63 · 90 · 110

zielonyRAL 6020Rynny 75 · 125Rury spustowe 63 · 90

ceglastyRAL 8004Rynny 75 · 125Rury spustowe 63 · 90

czarnyRAL 9005Rynny 75 · 125Rury spustowe 63 · 90

miedzianyRynna 125Rura spustowa 90

Dostępność kolorów według katalogu producenta. Osadnik Geiger jest produkowany w kolorach brązowym, grafitowym, szarym i czarnym. Odcień koloru na monitorze może różnić się od rzeczywistego.

Według producenta

Instrukcja montażu krok po kroku

Umiejscowienie rynny pod okapem
1. Umiejscowienie rynny pod okapem Górna krawędź rynny nie może wystawać ponad przedłużenie płaszczyzny dachu – chronisz w ten sposób rynnę przed uderzeniem zsuwającego się śniegu.
Cięcie rynien i rur
2. Cięcie rynien i rur Rynnę i rurę spustową przytnij na wymaganą długość pod kątem prostym piłą o drobnych zębach.
Montaż haków
3. Montaż haków Haki PVC z listwą mocującą oraz haki stalowe montuje się na łatach lub krokwiach co 40–50 cm. Spadek rynny w kierunku leja spustowego wynosi min. 2 mm na 1 m.
Wyznaczenie spadku rynny
4. Wyznaczenie spadku rynny Najpierw zamontuj hak najdalej od leja spustowego, potem hak przy leju, naciągnij między nimi sznurek i według niego ustaw spadek. Haki PVC montuje się bezpośrednio na desce czołowej.
Wkładanie rynny w haki
5. Wkładanie rynny w haki Przednie zagięcie rynny włóż w przednią część haka, a wewnętrzną część rynny wciśnij pod tylną część haka.
Montaż leja spustowego
6. Montaż leja spustowego Położenie leja spustowego to najniższy punkt rynny – montaż systemu zaczyna się właśnie od jego wyznaczenia. Koniec rynny powinien znajdować się ok. 5 mm przed ogranicznikiem.
Montaż denka rynny
7. Montaż denka rynny Denko wsuń w przednie zagięcie rynny i zatrzaśnij na tylnym zagięciu. Zwróć uwagę na prawidłowe umieszczenie uszczelki.
Montaż złączki rynny
8. Montaż złączki rynny Narożnik, lej spustowy i złączkę zakłada się na przednie zagięcie rynny i zatrzaskuje na tylnym. Producent zaleca dodanie haków przy połączeniach rynna–złączka, rynna–lej i rynna–narożnik.
Montaż obejm
9. Montaż obejm Obejmy przymocuj do ściany śrubami o odpowiedniej długości, w razie potrzeby z uchwytem stabilizującym. Na rurze spustowej montuj je co najmniej co 2–2,5 m.
Montaż rur spustowych
10. Montaż rur spustowych Rury łączy się z lejami, kolanami i złączkami przez wsunięcie. Przy wysięgu okapu powyżej 10 cm odsadzkę wydłuża się: kolano, rura, kolano, rura spustowa.
Złączki rury spustowej
11. Złączki rury spustowej W kielichu złączki pozostaw 10 mm luzu na rozszerzalność cieplną rur.
Zbieracz wody deszczowej
12. Zbieracz wody deszczowej Przez zbieracz w rurze spustowej podłączysz wąż i odprowadzisz wodę deszczową do zbiornika.
Montaż czyszczaka
13. Montaż czyszczaka Czyszczak montuje się na dolnej części rury spustowej przy podłączeniu do kanalizacji; sitko zatrzymuje zanieczyszczenia, a całość zamyka szczelna pokrywa.
Montaż osadnika (Geiger)
14. Montaż osadnika (Geiger) Górna krawędź osadnika powinna licować z docelową powierzchnią terenu. Dno wykopu się betonuje, podłącza kanalizację, osadnik obetonowuje, a na koniec podłącza rurę spustową.

Minimalna temperatura montażu wynosi 0 °C. Ilustracje i kolejność według instrukcji producenta. Pełną instrukcję montażu znajdziesz na bryza.cz, filmy na kanale YouTube BRYZA.

Mity o rynnach z tworzywa

Najczęstsze pytania

Rynna z tworzywa latem i zimą pęka i się wykrzywia – czy to prawda?

System BRYZA PVC jest skonstruowany z myślą o zmianach długości pod wpływem temperatury. Złączki rynny mają elastyczne uszczelki, w których rynna może się przesuwać; w połączeniach rur spustowych pozostawia się luz montażowy 10 mm. Haki i obejmy utrzymują system, a jednocześnie pozwalają mu się rozszerzać. Według producenta to właśnie prawidłowy montaż gwarantuje wieloletnią trwałość i niezawodność także w trudnych warunkach atmosferycznych.

Rynna z tworzywa nie utrzyma śniegu?

Według producenta rynnę montuje się poniżej przedłużenia płaszczyzny dachu, dzięki czemu zsuwający się śnieg jej nie obciąża i w nią nie uderza. Haki osadza się co 40–50 cm. Tam, gdzie potrzebujesz haka na krokiew lub łaty, system oferuje haki metalowe – proste, skręcone i z przegubem.

Tworzywo długo nie wytrzyma.

Na system rynnowy BRYZA PVC producent Cellfast udziela 10 lat gwarancji (szczegóły w karcie gwarancyjnej producenta). System jest stosowany na rynku od lat, a producent określa go jako wyznacznik jakości i niezawodności.

PVC nadaje się tylko na szopę lub garaż, nie na dom.

System ma cztery rozmiary. Rynna 125 mm jest przeznaczona do domów jednorodzinnych i wielorodzinnych, magazynów, budynków użyteczności publicznej, handlowych i przemysłowych, rynna 150 mm do dużych budynków mieszkalnych, przemysłowych i komercyjnych – z lejem spustowym pośrodku rynny odwodni nawet 370 m² dachu.

Połączenia trzeba kleić i z czasem przeciekają.

Nie. Narożniki, leje spustowe, złączki i denka nasuwa się na rynnę i zatrzaskuje, a szczelność zapewnia uszczelka. Rury spustowe łączy się przez wsunięcie. Narożniki regulowane 120°–145° nie wymagają klejenia ani zgrzewania.

Rynny z tworzywa są tylko białe lub brązowe.

BRYZA PVC jest produkowana w ośmiu kolorach: biały, brązowy, czerwony, grafitowy, zielony, ceglasty, miedziany i czarny. Zestawienie, które kolory są dostępne w jakim rozmiarze, znajdziesz w tabeli powyżej.

Czy rynnę z tworzywa można montować przez cały rok?

Według producenta minimalna temperatura montażu wynosi 0 °C.

Czy mogę położyć rynnę z tworzywa na ocynkowanym pasie podrynnowym?

Tak, ale według producenta blachę ocynkowaną trzeba pomalować lub zastosować blachę powlekaną.

Obliczymy to za Ciebie

Wycena całego systemu rynnowego

Nie wiesz, ile rynien, haków, lejów spustowych i rur spustowych będziesz potrzebować? Prześlij nam wymiary dachu – długość okapów, wysokość od okapu do terenu i liczbę rur spustowych, ewentualnie szkic lub zdjęcie – a przygotujemy bezpłatną wycenę całego systemu rynnowego BRYZA PVC.

Wyślij zapytanie

Indeks
61-074
Kolor
grafitowy RAL 7021
Rodzaj
Hak rynnowy
EAN13
5900805022731

Producent

Cellfast Sp. z o.o. (značka BRYZA)
ul. Władysława Grabskiego 31, 37-450 Stalowa Wola, Polsko
Strona: https://www.bryza.pl

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci.
