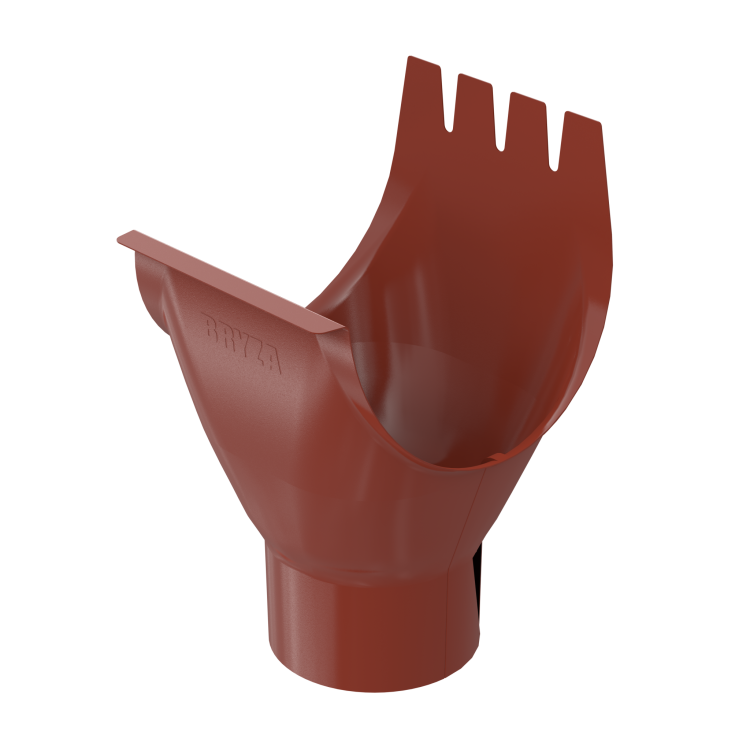

Lej spustowy BRYZA STAL 150 / 100 mm ceglasty
Lej spustowy BRYZA STAL 150 / 100 mm ceglasty
Lej spustowy BRYZA STAL 150 / 100 mm ceglasty

Lej spustowy BRYZA STAL 150/100 mm ceglasty

Kolor
ceglastoczerwony RAL 8004
Rodzaj
Lej spustowy
45,42 zł / szt.

37,53 zł netto

Razem do zapłaty
Ilość
szt.
U dostawcy czas dostawy (dni): 3

Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

Lej spustowy odprowadza wodę z rynny do rury spustowej.

BRYZA STAL · Cellfast

Lej spustowy

Lej spustowy odprowadza wodę z rynny do rury spustowej.

Wymiary
150/100 mm
Kolor
ceglasty (RAL 8004)
Materiał
stal ocynkowana z powłoką poliuretanową
System
BRYZA STAL
Lej spustowy
Lej spustowy – rysunek producenta

Według producenta

Do czego służy i jak się montuje

Po osadzeniu haków włóż w nie rynnę i w najniższym punkcie zaznacz położenie rury spustowej. Miękkim ołówkiem obrysuj na rynnie kontur leja spustowego.

Otwór odpływowy wytnij nożycami – stosowanie szybkoobrotowych narzędzi jest niedozwolone. Otwór powinien być o ok. 2,5 cm mniejszy niż zaznaczony kontur. Krawędź cięcia obrób po wewnętrznej stronie rynny narzędziem, które nie uszkodzi powłoki, np. plastikowym młotkiem.

Stabilność leja spustowego zapewniają cztery listwy montażowe, które trzeba głęboko zagiąć w obrzeże rynny.

Wymiary

Rynna / rura spustowaL (mm)D (mm)H1 (mm)H2 (mm)
125 / 901418718255
125 / 10018310020760
150 / 10016210020655

Wymiary według katalogu producenta BRYZA (Cellfast).

Warstwy ochronne rynny BRYZA STAL
Warstwy ochronne rynny – grafika producenta

Producent Cellfast

Stalowy system rynnowy BRYZA STAL

Dwadzieścia lat doświadczenia w produkcji systemów rynnowych BRYZA PVC, długoletnia współpraca z blacharzami i nowoczesny park maszynowy zaowocowały powstaniem stalowego systemu BRYZA STAL.

Produkowany jest z wysokiej jakości stali ocynkowanej, dodatkowo pokrytej powłoką poliuretanową – zapewnia to wieloletnią odporność nawet w najtrudniejszych warunkach zewnętrznych. System jest produkowany w dwóch najczęściej stosowanych rozmiarach, 125/90 i 150/100, w pięciu kolorach oraz w wersji ocynkowanej.

Producent stalivoestalpine
Grubość stali0,65–1,3 mm
Ocynkowanie275 g/m²
Grubość lakieru50 μm
Powłokapoliuretanowa

Producent udziela na system rynnowy BRYZA STAL 20 lat gwarancji (szczegóły w karcie gwarancyjnej producenta).

Według producenta

Dlaczego BRYZA STAL

Głęboka rynna
Głęboka rynna Prawidłowe odprowadzanie wody nawet podczas ulewnych deszczy. System 125 – głębokość 80 mm, system 150 – głębokość 92 mm.
Wydłużone narożniki
Wydłużone narożniki Na długich ramionach narożnika można zamocować hak rynnowy, który stabilizuje narożnik przy łączeniu rynien.
Szeroka złączka rynnowa
Szeroka złączka rynnowa Złączka o szerokości 84 mm z gumową uszczelką – stabilne i szczelne połączenie, szybki montaż na zaciski. Złączka pełni jednocześnie funkcję połączenia dylatacyjnego.
Skuteczna wentylacja
Skuteczna wentylacja Uchwyt doczołowy z głębokim przetłoczeniem odsuwa rynnę od deski czołowej i umożliwia skuteczniejszą wentylację połaci dachu.
Ulepszona powierzchnia
Ulepszona powierzchnia Wielowarstwowa ochrona stalowego rdzenia z powłoką poliuretanową – zwiększona odporność na zarysowania i utratę koloru.

Z czego składa się system

Schemat systemu

Schemat systemu BRYZA STAL
Schemat systemu – rysunek producenta
  1. 01 rynna
  2. 02 hak rynnowy prosty
  3. 03 hak rynnowy skręcony
  4. 04 hak rynnowy doczołowy
  5. 05 lej spustowy
  6. 06 złączka rynny
  7. 07 narożnik rynny wewnętrzny
  8. 08 denko rynny
  9. 09 narożnik rynny zewnętrzny
  10. 10 śruba do obejmy z kołkiem rozporowym
  11. 11 nasadka stabilizująca do śruby obejmy
  12. 12 rura spustowa
  13. 13 obejma rury spustowej
  14. 14 obejma rury spustowej
  15. 15 trójnik rury spustowej
  16. 16 klapa na wodę deszczową
  17. 17 kolano rury spustowej 72°
  18. 18 kolano wylewowe
  19. 19 osadnik zanieczyszczeń dachowych (Geiger) z PVC
  20. 20 prosty hak rynnowy z dwiema płytkami

Według producenta

Jaką powierzchnię dachu odwodni system

Rynna 125 / rura spustowa 90 mm

180 m²lej spustowy pośrodku rynny

90 m²lej spustowy na końcu rynny

Rynna 125 / rura spustowa 100 mm

189 m²lej spustowy pośrodku rynny

95 m²lej spustowy na końcu rynny

Rynna 150 / rura spustowa 100 mm

370 m²lej spustowy pośrodku rynny

180 m²lej spustowy na końcu rynny

Efektywna powierzchnia dachu – wymiary A, B, C

Jak obliczyć efektywną powierzchnię dachu

EPD = (A + B/2) × C

  • A odległość w poziomie od okapu do kalenicy (m)
  • B wysokość dachu (m)
  • C długość dachu (m)

Wynik porównaj z powierzchniami w kafelkach powyżej. Powierzchnie i wzór według producenta.

Dostępne kolory

brązowyRAL 8017Rynny 125 · 150Rury spustowe 90 · 100

grafitowyRAL 7021Rynny 125 · 150Rury spustowe 90 · 100

antracytowyRAL 7016Rynny 125 · 150Rury spustowe 90 · 100

ceglastyRAL 8004Rynny 125 · 150Rury spustowe 90 · 100

czarnyRAL 9005Rynny 125 · 150Rury spustowe 90 · 100

ocynkbez powłokiRynny 125 · 150Rury spustowe 90 · 100

Dostępność według katalogu producenta. Narożniki i kolana na wymiar nie są produkowane w wersji ocynkowanej. Odcień koloru na monitorze może różnić się od rzeczywistego.

Według producenta

Instrukcja montażu krok po kroku

Umiejscowienie rynny pod pasem okapowym
1. Umiejscowienie rynny pod pasem okapowym Górna krawędź pasa okapowego powinna znajdować się poniżej przedłużenia płaszczyzny dachu – chronisz w ten sposób rynnę przed uderzeniem zsuwającego się śniegu.
Prawidłowy spadek
2. Prawidłowy spadek Między najwyżej i najniżej położonym hakiem naciągnij sznurek. Rynna powinna mieć spadek w kierunku leja spustowego co najmniej 2 mm na każdy metr długości.
Haki doczołowe
3. Haki doczołowe Montuje się je bezpośrednio na desce czołowej w rozstawie 60 cm, pierwszy hak 10 cm od krawędzi dachu.
Haki krokwiowe
4. Haki krokwiowe Rozstaw najwyżej 60 cm, co najmniej 2 cm od krawędzi krokwi ze względu na swobodną wentylację dachu wentylowanego.
Odstęp między hakiem a krokwią
5. Odstęp między hakiem a krokwią Odstęp 2 cm od krawędzi krokwi zapewnia wentylację dachu, zwłaszcza zimą. Nieprzestrzeganie odstępów może utrudnić montaż narożników.
Położenie rury spustowej i leja
6. Położenie rury spustowej i leja Włóż rynnę w haki i w najniższym punkcie zaznacz położenie rury spustowej.
Wyznaczenie leja spustowego
7. Wyznaczenie leja spustowego Miękkim ołówkiem zaznacz na rynnie kontur leja spustowego.
Wycięcie otworu
8. Wycięcie otworu Otwór wytnij nożycami – szybkoobrotowe narzędzia są niedozwolone. Otwór powinien być o ok. 2,5 cm mniejszy niż zaznaczony kontur.
Obróbka krawędzi
9. Obróbka krawędzi Krawędź cięcia obrób po wewnętrznej stronie rynny narzędziem, które nie uszkodzi powłoki, np. plastikowym młotkiem.
Mocowanie leja spustowego
10. Mocowanie leja spustowego Cztery listwy montażowe leja zagnij głęboko w obrzeże rynny.
Złączka rynny
11. Złączka rynny Uszczelkę posmaruj cienką warstwą silikonu, złączkę zaczep za tylną krawędź, dociśnij dolną część, zatrzaśnij klamrę i zagnij języczki.
Narożniki rynny
12. Narożniki rynny Narożniki łączy się złączkami rynnowymi; dodatkowe haki najwyżej 15 cm od środka złączki, między narożnikiem a rynną 5 mm szczeliny na dylatację.
Denko rynny
13. Denko rynny Uniwersalne denko montuje się na dowolnym końcu rynny przez całkowite nasunięcie na przygotowaną krawędź.
Śruba obejmy
14. Śruba obejmy Wywierć otwór, włóż kołek rozporowy, zastosuj nasadkę stabilizującą i nakręć na śrubę tylną część obejmy.
Poziomowanie obejmy
15. Poziomowanie obejmy Obejmę ustaw poziomo; nakrętkę zaciskową zawsze dokręcaj lub luzuj kluczem.
Obejmy rury spustowej
16. Obejmy rury spustowej Włóż rurę spustową, dociśnij przednią część obejmy i mocno przykręć. Obejmy co najmniej co 2 m.
Podłączenie rury spustowej
17. Podłączenie rury spustowej Rury spustowe mają zakończenie kielichowe; rurę z uciętym końcem połącz złączką rury spustowej.
Kolano wylewowe
18. Kolano wylewowe Zainstaluj je co najmniej 5 cm nad powierzchnią gruntu.
Osadnik (Geiger) z PVC
19. Osadnik (Geiger) z PVC Górna krawędź osadnika licuje z terenem; dno wykopu się betonuje, podłącza kanalizację, osadnik obetonowuje i podłącza rurę spustową.

Ilustracje i kolejność według instrukcji producenta. Pełną instrukcję montażu znajdziesz na bryza.cz, filmy na kanale YouTube BRYZA.

Rynny stalowe

Najczęstsze pytania

Czy stalowa rynna nie będzie rdzewieć?

Stal jest ocynkowana (275 g/m²) i chroni ją warstwa pasywacyjna, podkład oraz powłoka poliuretanowa o grubości 50 μm. Według producenta ta wielowarstwowa ochrona zapewnia wieloletnią odporność nawet w najtrudniejszych warunkach zewnętrznych. Na system BRYZA STAL producent udziela 20 lat gwarancji (szczegóły w karcie gwarancyjnej).

Czy mogę ciąć rynnę szlifierką kątową?

Nie. Według producenta otwór na lej spustowy wycina się nożycami, stosowanie szybkoobrotowych narzędzi jest niedozwolone. Krawędź cięcia obrób następnie narzędziem, które nie uszkodzi powłoki, np. plastikowym młotkiem.

W jakich odstępach montować haki?

Haki doczołowe na desce czołowej co 60 cm, pierwszy 10 cm od krawędzi dachu. Haki krokwiowe najwyżej co 60 cm i co najmniej 2 cm od krawędzi krokwi.

Jak stalowa rynna radzi sobie z rozszerzalnością cieplną?

Szeroka złączka rynny z gumową uszczelką pełni jednocześnie funkcję połączenia dylatacyjnego, a między narożnikiem a rynną pozostawia się szczelinę 5 mm.

Porysowałem powłokę – co z tym zrobić?

Producent oferuje farby zaprawkowe (20 ml) w odcieniach: brązowy, grafitowy, antracytowy, ceglasty i czarny.

Czy stalową rurę spustową można podłączyć do kanalizacji?

Tak. Osadnik zanieczyszczeń dachowych (Geiger) z systemu rynnowego BRYZA PVC jest kompatybilny z systemem BRYZA STAL przy zastosowaniu redukcji 110/90 lub 110/102.

Obliczymy to za Ciebie

Wycena całego systemu rynnowego

Nie wiesz, ile rynien, haków, lejów spustowych i rur spustowych będziesz potrzebować? Prześlij nam wymiary dachu – długość okapów, wysokość od okapu do terenu i liczbę rur spustowych, ewentualnie szkic lub zdjęcie – a przygotujemy bezpłatną wycenę całego systemu rynnowego BRYZA STAL.

Wyślij zapytanie

Indeks
64-346
Kolor
ceglastoczerwony RAL 8004
Rodzaj
Lej spustowy
EAN13
5907553503093

Producent

Cellfast Sp. z o.o. (značka BRYZA)
ul. Władysława Grabskiego 31, 37-450 Stalowa Wola, Polsko
Strona: https://www.bryza.pl

Informacje o bezpieczeństwie

Używać wyłącznie zgodnie z przeznaczeniem i instrukcją lub kartą techniczną producenta. Prace na dachu i na wysokości wykonywać z zabezpieczeniem przed upadkiem. Podczas transportu i montażu używać rękawic i okularów ochronnych. Drobne elementy przechowywać poza zasięgiem dzieci.
