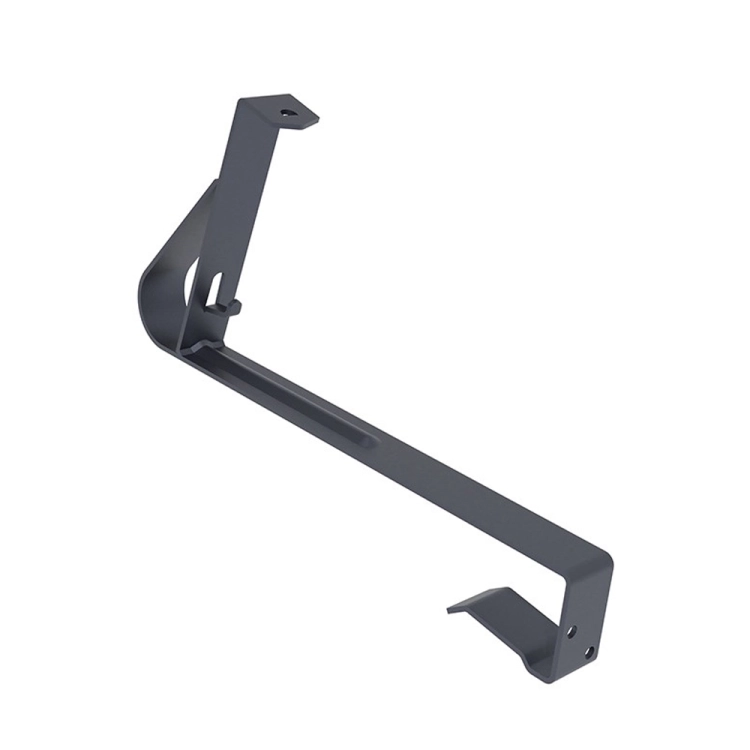

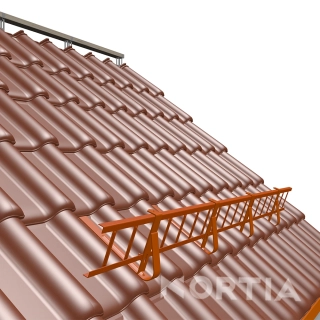

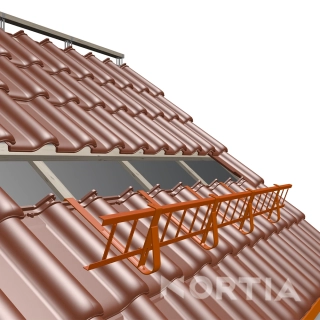

Vzpera protisnehovej mreže TYP D 155 mm

Od čoho závisí počet úchytov?

• sklonu strechy (čím väčší sklon, tým viac úchytov je potrebných)
• dĺžky strešnej plochy (krokvy) - nad 6 m je potrebné zvýšiť počet úchytov alebo dokonca inštalovať druhý rad madiel
• v prípade štandardných dĺžok krokiev sa používa počet úchytov podľa nasledujúcej tabuľky

Pozor - výnimky!

• Ak je uhol sklonu strechy väčší ako 55° - do sady vždy pridajte jedno madlo.
• Ak je dĺžka krokiev väčšia ako 6 m, je potrebné pridať 1 držadlo na každé 2 m krokiev nad 7 m. Teda od 6 m do 8 m - jeden úchyt navyše, od 8 m do 10 m - dva úchyty navyše.
• Nad 10 m je potrebné použiť ďalší rad madiel - približne 4 m nad prvým radom. V tomto prípade inštalujeme spodné zábradlie podľa vyššie uvedenej tabuľky a horné podľa bodu 2.
• V prípade 20 cm vysokého zábradlia je potrebné použiť dodatočnú podperu

Pozor! Vyššie uvedené informácie sú výsledkom získaných informácií a našich skúseností. Uvedené informácie by sa nemali považovať za návod na montáž. Použitie strešnej komunikácie by malo byť v súlade s technickým projektom vypracovaným pre danú budovu, pričom sa zohľadnia požiadavky príslušných noriem a platných technických a stavebných predpisov. Ak chcete do súpravy pridať ďalšie konzoly, použite ponuku jednotlivých prvkov.

Spôsob montáže zábradlia na madlo:

Špeciálne lišty na madle umožňujú rýchlu a jednoduchú montáž snehového zábradlia. Profil zábradlia jednoducho zasuňte do západiek - nový spôsob pripevnenia zábradlia k úchytom na klik je mimoriadne odolný. Nie je potrebné žiadne ďalšie náradie.

Montážne výšky zábradlia:

Zábradlie je po montáži 65 mm nad základňou západky. V prípade krytín s výškou modulu nad 65 mm nebude montáž možná. To platí najmä pre:

• Plechové obklady s výškou vlny < 65 mm
• trapézové plechy s modulom <65 mm (profil T-65)
• vlnité plechy s výškou vlny <65 mm

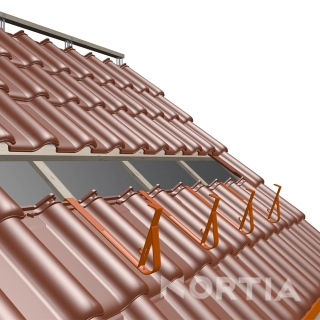

Montážny návod na ochranu proti snehu:

• Úchyty na ochranu proti snehu by mali byť pripevnené k drevenej strešnej konštrukcii pomocou skrutiek do dreva podľa normy PN-EN 14592+A1:2012.
• Odporúčaný montážny bod pre prvý rad zábran je vo výške krovu
• Krajné úchyty by sa mali namontovať tak, aby boli blízko okraja zábradlia

Pozor! Rozstupy držadiel, počet upevňovacích skrutiek a ich rozmery by sa mali určiť v technickom projekte v závislosti od sklonu strešnej plochy a zóny zaťaženia snehom, pričom sa zohľadní nosnosť prvkov približne 2 kN.
Skrutky 6 x 60 mm na upevnenie držiakov k povrchu strechy nájdete tu: Skrutky na pripevnenie snehovej ochrany
