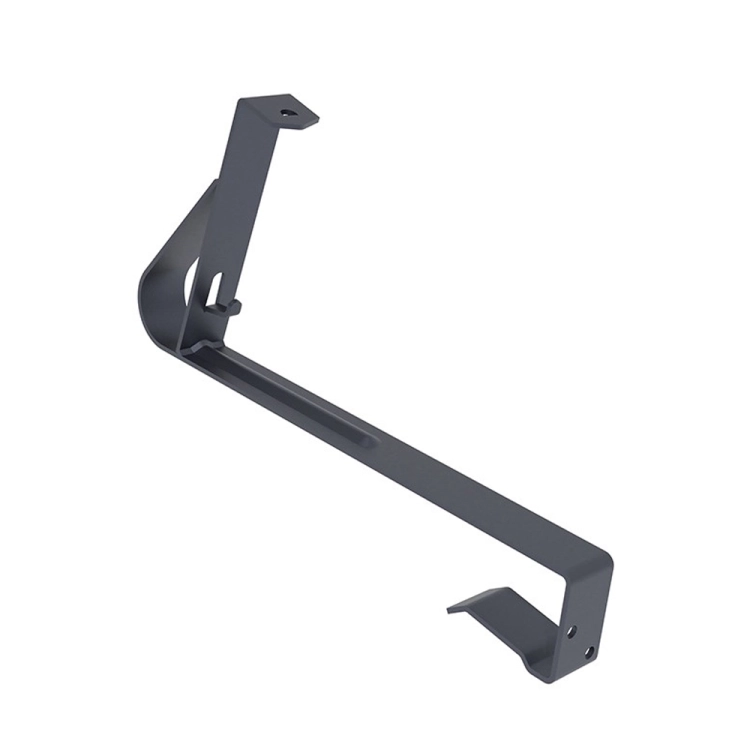

Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm
Vzpěra protisněhové mříže TYP D 155 mm

Vzpěra protisněhové mříže TYP D 155 mm

Použití výrobku
Pálené a betonové tašky
Výška mřížek
155 mm
Typ krytiny
Pálené / betonové tašky
Druh
Držák / vzpěra
239 Kč / kus

198 Kč bez DPH

Barva:
Celkem k úhradě
Počet
kus
Skladem 20 kus

Pasuje na vaši střechu?Vyberte krytinu a hned to uvidíte.Vybrat krytinu
Sestavit kompletní příslušenství ke střešeKonfigurátor ukáže vše, co na vaši krytinu pasuje
Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se

Vzpera protisněhového plotu "D" je klíčovým komponentem pro montáž protisněhové mříže na střechy pokryté betonovými nebo keramickými drážkovými střešními taškami. Tento výrobek je navržen tak, aby poskytoval pevné a bezpečné uchycení sněhových zábran, čímž zabraňuje sesuvu sněhu a ledu ze střechy

MDM NT · ochrana proti sněhu

Vzpěra protisněhové mříže D – 155 mm

Vzpěra (držák) MDM pro protisněhovou mříž výšky 155 mm – pálené a betonové drážkové tašky.

Typ
D
Pro mříž
155 mm
Materiál
žárově zinkovaná ocel
Uchycení mříže
zacvaknutím
Vzpěra protisněhové mříže TYP D 155 mm

Popis

K čemu slouží a jak se montuje

Vzpěry nesou protisněhovou mříž podél okapu. Mříž se do vzpěr zacvakne a zachytí sníh, který se při oblevě sesouvá ze střechy – chrání chodce, auta i okapový žlab.

Vzpěra se zavěsí na tutéž lať, na které leží taška – nepotřebuje přídavnou montážní lať. Upevňuje se vruty ø 8 mm.

Údaje

Krytinapálené a betonové drážkové tašky
Rozměrpásovina 40 × 4 mm, délka 430 mm
Deklarovaná únosnost≥ 0,80 kN (prohlášení KDWU B.173/2021)
Materiálocel S235JR, žárově zinkovaná, v barvě práškově lakovaná

Systém MDM

Z čeho se zábrana skládá

Protisněhová mříž

Mříž 155 nebo 200 mm + vzpěry podle krytiny + 2 spojky na každý spoj mříží.

Trubkový zachytávač

Ocelové trubky ø 28,5 mm v držácích pro 2 trubky, spojky, záslepky a koncové pojistky. Na stojatou drážku i hliníkové trubky s držáky FALZ.

Kulatina

Dřevěná kulatina ø 124 mm v ocelových držácích podle krytiny.

Sklon střechy 10–70°

Rozsah použití podle prohlášení výrobce pro všechny systémy.

Vzpěry a držáky se vybírají podle krytiny: BD/BG – plechové tašky, D, DB/DC, L – pálené a betonové tašky, S a SD – bobrovka, U – ploché krytiny, FALZ – stojatá drážka.

Podle výrobce

Kolik vzpěr potřebuji

Rozteč vzpěr a držáků určuje zatížení sněhem. Podle MDM smí být vzpěry od sebe nejvýše 60 cm při charakteristickém zatížení sněhem do 1,6 kN/m² (v ČR zhruba sněhové oblasti I–III) a nejvýše 40 cm nad 1,6 kN/m² – platí při vrstvě čerstvého sněhu do 20 cm.

Délka řadyVzpěr při Sk ≤ 1,6 kN/m²Vzpěr při Sk > 1,6 kN/m²Mříží 2 mSpojek
4 m8 ks11 ks2 ks2 ks
6 m11 ks16 ks3 ks4 ks
8 m15 ks21 ks4 ks6 ks
10 m18 ks26 ks5 ks8 ks
12 m21 ks31 ks6 ks10 ks
15 m26 ks39 ks8 ks14 ks

Orientační výpočet z maximální rozteče výrobce: vzpěry včetně krajních, mříže 2 m a 2 spojky na každý spoj. Počet přizpůsobte délce okapu.

Pravidla montáže podle výrobce

  • Na střechách s délkou plochy nad 6,5 m se montuje druhá řada zábran; u stojaté drážky i při sklonu nad 40°.
  • Vzpěry a držáky se upevňují vruty ø 8 mm do dřevěné konstrukce střechy; u plechových a plochých krytin se montážní otvory utěsní.
  • Mříže se spojují vždy dvěma spojkami v každém spoji.
  • Trubky se v krajních držácích zajistí koncovými pojistkami z vnější strany.
  • Zatížení sněhem pro konkrétní stavbu najdete v projektové dokumentaci; rozmístění zábran určuje projekt.

MDM NT

Materiál a ochrana proti korozi

Vzpěry, držáky a mříže MDM jsou z oceli S235JR se žárovým zinkováním – nejtrvanlivější ochranou oceli proti korozi. Barevné provedení má navíc práškový polyesterový lak.

Za příplatek lze díly dodat i v jiné než standardní barvě, s termínem výroby do 10 dnů.

Zinkový povlak≥ 45 µm (žárové zinkování)
Lak (barevné provedení)polyester ≥ 60 µm, přilnavost stupeň 0
PosouzeníKDWU systém 4, Krajowa Ocena Techniczna ITB-KOT-2021/1992
Použitístřechy se sklonem 10–70°

Protisněhové zábrany

Časté otázky

Jakou vzpěru potřebuji?

Podle krytiny: plechové tašky BD (modul a prolis podle technického listu krytiny, např. BD 350/20), jednomodulové plechové tašky BG, pálené a betonové tašky D, DB/DC nebo L, bobrovka S (šupinově) nebo SD (korunově), ploché krytiny U, stojatá drážka FALZ.

Kolik vzpěr dát na mříž?

Rozteč nejvýše 60 cm při zatížení sněhem do 1,6 kN/m², nad ním nejvýše 40 cm. Na řadu 6 m tak vychází 11, resp. 16 vzpěr – viz tabulka výše.

Jaký je rozdíl mezi mříží 155 a 200 mm?

Vyšší mříž zachytí víc sněhu. Vzpěry se vyrábějí zvlášť pro výšku 155 a 200 mm – vzpěra musí odpovídat výšce mříže.

Kdy dát dvě řady zábran?

Podle MDM na střechách s délkou plochy nad 6,5 m; u stojaté drážky také při sklonu nad 40°.

Lze díly dodat v jiné barvě?

Ano, za příplatek s termínem výroby do 10 dnů. Napište nám odstín RAL.

Spočítáme to za vás

Cenová nabídka na protisněhové zábrany

Pošlete nám typ krytiny, délku okapu a lokalitu stavby (sněhovou oblast) – spočítáme vzpěry, mříže nebo trubky a připravíme nezávaznou nabídku.

Poslat poptávkunebo volejte +420 737 051 601
