Wspornik płotka przeciwśniegowego TYP D 155 mm

Zastosowanie produktu
Dachówki ceramiczne i betonowe
Wysokość kratek
155 mm
Rodzaj pokrycia
Dachówki ceramiczne / betonowe
Rodzaj
Uchwyt / rozpórka
41,77 zł / szt.

34,52 zł netto

Kolor:
Razem do zapłaty
Ilość
szt.
W magazynie: 20 szt.

Pasuje do Twojego dachu?Wybierz pokrycie, a od razu zobaczysz.Wybierz pokrycie
Skompletuj wszystkie akcesoria do dachuKonfigurator pokaże wszystko, co pasuje do Twojego pokrycia
Jesteś dekarzem, blacharzem lub firmą wykonawczą? Wypełnij krótką ankietę i kupuj w cenach firmowych. Ceny firmowe i rabaty ilościowe Oferta na zlecenie w 24 godziny Doradztwo fachowe Chcę ceny firmowe Masz już konto? Zaloguj się

Rozpórka płotka przeciwśniegowego "D" jest kluczowym elementem służącym do montażu płotka przeciwśniegowego na dachach pokrytych dachówką betonową lub ceramiczną na pióro i wpust. Produkt ten został zaprojektowany w celu zapewnienia solidnego i bezpiecznego mocowania barier przeciwśniegowych, zapobiegając zsuwaniu się śniegu i lodu z dachu

MDM NT · ochrona przeciwśniegowa

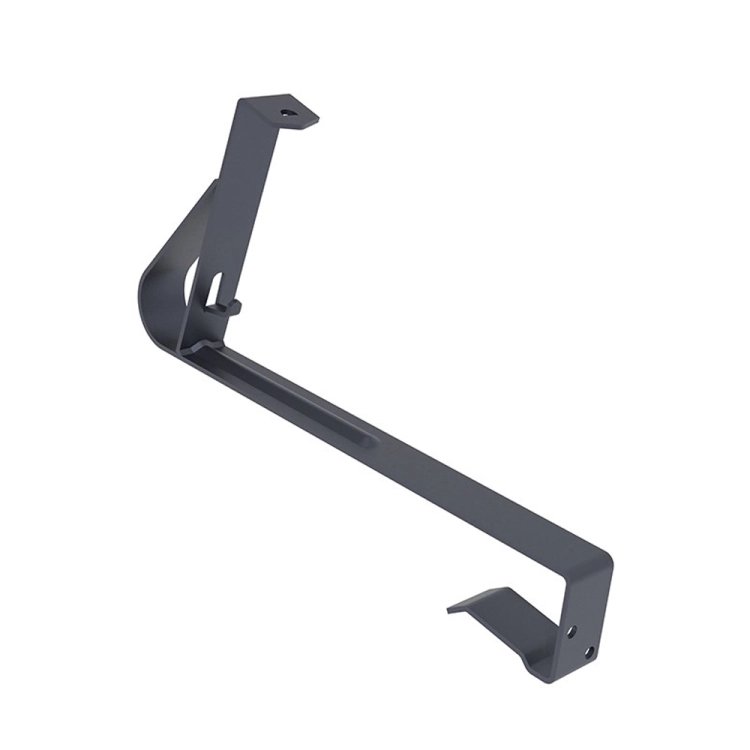

Wspornik płotka przeciwśniegowego D – 155 mm

Wspornik (uchwyt) MDM do płotka przeciwśniegowego o wysokości 155 mm – dachówki ceramiczne i betonowe zakładkowe.

Typ
D
Do płotka
155 mm
Materiał
stal ocynkowana ogniowo
Mocowanie płotka
zatrzaskowe
Wspornik płotka przeciwśniegowego TYP D 155 mm

Opis

Do czego służy i jak się montuje

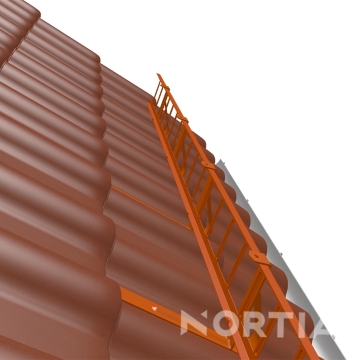

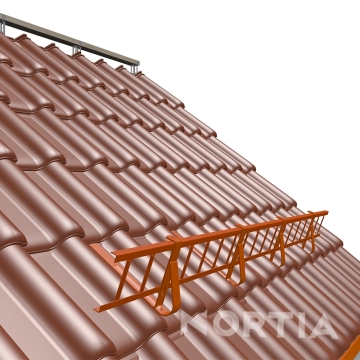

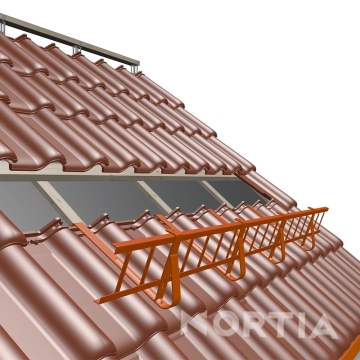

Wsporniki utrzymują płotek przeciwśniegowy wzdłuż okapu. Płotek zatrzaskuje się we wspornikach i zatrzymuje śnieg, który podczas odwilży zsuwa się z dachu – chroni przechodniów, samochody i rynnę.

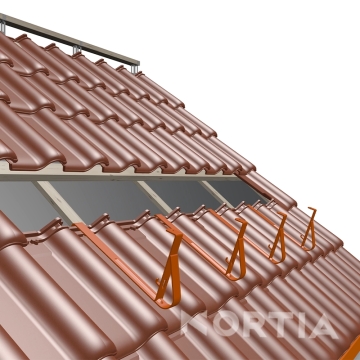

Wspornik zawiesza się na tej samej łacie, na której leży dachówka – nie wymaga dodatkowej łaty montażowej. Mocuje się go wkrętami ø 8 mm.

Dane

Pokryciedachówki ceramiczne i betonowe zakładkowe
Wymiarypłaskownik 40 × 4 mm, długość 430 mm
Deklarowana nośność≥ 0,80 kN (deklaracja KDWU B.173/2021)
Materiałstal S235JR, ocynkowana ogniowo, w wersji kolorowej malowana proszkowo

System MDM

Z czego składa się bariera

Płotek przeciwśniegowy

Płotek 155 lub 200 mm + wsporniki dobrane do pokrycia + 2 łączniki na każde połączenie płotków.

Rurowa bariera przeciwśniegowa

Stalowe rury ø 28,5 mm w uchwytach na 2 rury, łączniki, zaślepki i blokady końcowe. Na rąbek stojący także rury aluminiowe z uchwytami FALZ.

Bal

Drewniany bal ø 124 mm w stalowych uchwytach dobranych do pokrycia.

Nachylenie dachu 10–70°

Zakres stosowania według deklaracji producenta dla wszystkich systemów.

Wsporniki i uchwyty dobiera się do pokrycia: BD/BG – blachodachówki, D, DB/DC, L – dachówki ceramiczne i betonowe, S i SD – karpiówka, U – pokrycia płaskie, FALZ – rąbek stojący.

Według producenta

Ile wsporników potrzebuję

Rozstaw wsporników i uchwytów zależy od obciążenia śniegiem. Według MDM wsporniki mogą być oddalone od siebie maksymalnie o 60 cm przy charakterystycznym obciążeniu śniegiem do 1,6 kN/m² (w Czechach mniej więcej strefy śniegowe I–III) i maksymalnie o 40 cm powyżej 1,6 kN/m² – dotyczy warstwy świeżego śniegu do 20 cm.

Długość rzęduWsporników przy Sk ≤ 1,6 kN/m²Wsporników przy Sk > 1,6 kN/m²Płotków 2 mŁączników
4 m8 szt.11 szt.2 szt.2 szt.
6 m11 szt.16 szt.3 szt.4 szt.
8 m15 szt.21 szt.4 szt.6 szt.
10 m18 szt.26 szt.5 szt.8 szt.
12 m21 szt.31 szt.6 szt.10 szt.
15 m26 szt.39 szt.8 szt.14 szt.

Orientacyjne obliczenie na podstawie maksymalnego rozstawu producenta: wsporniki łącznie ze skrajnymi, płotki 2 m i 2 łączniki na każde połączenie. Liczbę dopasuj do długości okapu.

Zasady montażu według producenta

  • Na dachach o długości połaci powyżej 6,5 m montuje się drugi rząd barier; przy rąbku stojącym także przy nachyleniu powyżej 40°.
  • Wsporniki i uchwyty mocuje się wkrętami ø 8 mm do drewnianej konstrukcji dachu; przy pokryciach z blachy i płaskich otwory montażowe się uszczelnia.
  • Płotki łączy się zawsze dwoma łącznikami na każdym połączeniu.
  • Rury w skrajnych uchwytach zabezpiecza się blokadami końcowymi od strony zewnętrznej.
  • Obciążenie śniegiem dla konkretnego budynku znajdziesz w dokumentacji projektowej; rozmieszczenie barier określa projekt.

MDM NT

Materiał i ochrona antykorozyjna

Wsporniki, uchwyty i płotki MDM są wykonane ze stali S235JR z cynkowaniem ogniowym – najtrwalszą ochroną stali przed korozją. Wersja kolorowa ma dodatkowo proszkowy lakier poliestrowy.

Za dopłatą elementy można dostarczyć także w kolorze innym niż standardowy, z czasem produkcji do 10 dni.

Powłoka cynkowa≥ 45 µm (cynkowanie ogniowe)
Lakier (wersja kolorowa)poliester ≥ 60 µm, przyczepność stopień 0
OcenaKDWU system 4, Krajowa Ocena Techniczna ITB-KOT-2021/1992
Zastosowaniedachy o nachyleniu 10–70°

Bariery przeciwśniegowe

Najczęstsze pytania

Jakiego wspornika potrzebuję?

Zależy od pokrycia: blachodachówki BD (moduł i przetłoczenie według karty technicznej pokrycia, np. BD 350/20), blachodachówki jednomodułowe BG, dachówki ceramiczne i betonowe D, DB/DC lub L, karpiówka S (w łuskę) lub SD (w koronkę), pokrycia płaskie U, rąbek stojący FALZ.

Ile wsporników dać na płotek?

Rozstaw maksymalnie 60 cm przy obciążeniu śniegiem do 1,6 kN/m², powyżej maksymalnie 40 cm. Na rząd 6 m wychodzi więc 11 lub 16 wsporników – patrz tabela powyżej.

Jaka jest różnica między płotkiem 155 a 200 mm?

Wyższy płotek zatrzyma więcej śniegu. Wsporniki są produkowane osobno dla wysokości 155 i 200 mm – wspornik musi odpowiadać wysokości płotka.

Kiedy montować dwa rzędy barier?

Według MDM na dachach o długości połaci powyżej 6,5 m; przy rąbku stojącym także przy nachyleniu powyżej 40°.

Czy elementy można dostarczyć w innym kolorze?

Tak, za dopłatą z czasem produkcji do 10 dni. Napisz nam odcień RAL.

Obliczymy to za Ciebie

Wycena barier przeciwśniegowych

Prześlij nam rodzaj pokrycia, długość okapu i lokalizację budynku (strefę śniegową) – obliczymy wsporniki, płotki lub rury i przygotujemy bezpłatną ofertę.

Wyślij zapytanie

Indeks
MRI15.VZP.D.9005
Zastosowanie produktu
Dachówki ceramiczne i betonowe
Wysokość kratek
155 mm
Rodzaj pokrycia
Dachówki ceramiczne / betonowe
Rodzaj
Uchwyt / rozpórka
Wysokość kratki
155 mm

Tento produkt pasuje na tyto krytiny:

BENDERS
Dvojité SMecklenburger
Betonpres
ExclusivOptimal
BOBROVKA
Korunové krytíŠupinové krytí
BRAAS
Baltic S / Bałtycka SCeltyckaGreckaRomańskaRubin 13VTaurusTegalit ProtegonTevivaTurmalin
BRAMAC
ClassicMoravskáŘímskáRubin 9TegalitTurmalin
CREATON
DominoGöteborgHaidelbergKapstadKodaSimplaTitania
EURONIT / ETERNIT BALITIC
ExtraS
IBF
Podwójna rzymskaPodwójna S
KM BETA
Beta
Koramic
Allegra 9L15OREA 9Renesansowa
NELSKAMP
FinkenbergerKorunové krytíSSigma
PRODACH
Podwójna esówkaPodwójna rzymska
RÖBEN
BergamoMonza plusPiemont
TERRAN
Danubia
TONDACH
Holenderka 11Samba 11

Producent

MDM NT Sp. z o.o.
ul. Bestwińska 143, 43-346 Bielsko-Biała, Polsko
