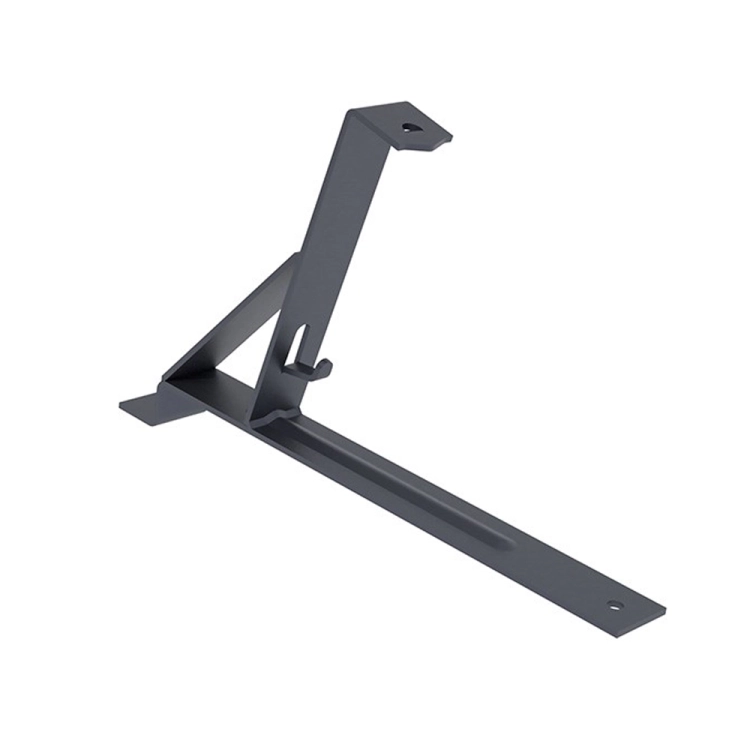

Vzpěra protisněhové mříže 155 typ BD 350/20

Protisněhové mříže a trubky zabraňují padání sněhových lavin ze střech a plní ochrannou funkci pro chodce i okolní majetek..

Při volbě sady střešní komunikace věnujte pozornost několika parametrům

• Délka modulu Plechová střešní krytina je na trhu dostupná s několika standardními rozměry modulu: 315, 330, 350, 400, 420 nebo 460 mm. Nejčastěji se používá rozměr 350 mm, rozměry nad 400 mm se používají stále méně. Několik let jsou novinkou zkrácené moduly, např. 330 mm.

• Výška prolisu plechu Nejčastěji používané prolisy na trhu jsou 20 mm, 30 mm a 35 mm. Držáky lze používat v toleranci ± 3 mm. V případě většího prolisu – lze použít držák s podložkami, nebo použít sestavu pro takový typ krytiny.

BD (typ konzoly) - A (délka modulu)/B (výška profilu):

Ukázkové velikosti držáků:

• BD-330/30
• BD-350/20
• BD-350/30
• BD-350/35
• BD-400/20
• BD-460/20
• BG-380/35

Seznam vhodných plechových střešních krytin naleznete v záložce kompatibilita.

Od čeho závisí počet úchytů?

• od úhlu sklonu střechy (čím větší, tím větší počet úchytů je vyžadován)
• od délky střešní plochy (krokev) - nad 6 m je vyžadováno zvýšení počtu úchytů, nebo dokonce montáž druhé řady zábradlí
• v případě standardních délek krokví se používá počet úchytů dle následující tabulky

Pozor - výjimky!

• Když úhel sklonu střešní plochy přesahuje 55° - vždy přidáváme jeden úchyt do sady.
• Když je délka krokví větší než 6 m, je nutné přidat 1 úchyt na každé 2 m krokví nad 7 m. Tedy od 6 m do 8 m - jeden úchyt navíc, od 8 m do 10 m - dva úchyty navíc.
• Nad 10 m je nutné použít další řadu zábradlí - cca 4 m nad první řadou. V tomto případě montujeme spodní zábradlí dle výše uvedené tabulky, horní pak dle bodu 2
• Pro zábradlí o výšce 20 cm je nutné použít další podpěru

Pozor! Výše uvedené informace jsou výsledkem shromážděných informací a našich zkušeností. Výše uvedené informace nelze považovat za návod k montáži. Použití střešní komunikace by mělo být v souladu s technickým projektem, zpracovaným pro daný objekt s ohledem na požadavky příslušných norem a platných technických a stavebních předpisů. Pro přidání dodatečných držáků k sadě využijte nabídky jednotlivých prvků.

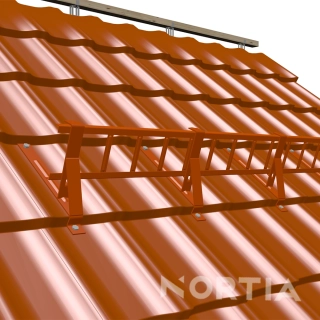

Způsob montáže zábradlí k úchytu:

Speciální prolisy na úchytu umožňují rychlou a snadnou montáž sněhového zábradlí. Stačí zatlačit profil zábradlí do západek – nový způsob upevnění zábradlí k úchytům typu click je mimořádně odolný. Nepotřebujete k tomu žádné další nástroje.

Výšky montáže zábradlí:

Zábradlí po montáži se nachází 65 mm nad základnou úchytu. V případě krytin, jejichž výška modulu přesahuje 65 mm, montáž nebude možná. To se týká především:

• plechových tašek s výškou vlny <65 mm
• trapézových plechů s modulem <65 mm (profil T-65)
• vlnitých desek s výškou vlny <65 mm

Návod k montáži sněhové ochrany:

• Úchyty sněhového zábradlí by měly být upevněny ke konstrukci dřevěné střechy vruty do dřeva podle normy PN-EN 14592+A1:2012.
• Doporučené místo montáže první řady zábradlí je ve výšce vaznice
• Krajní úchyty je nutné namontovat tak, aby byly blízko okraje zábradlí

Pozor! Rozteč úchytů, počet upevňovacích vrutů a jejich rozměry by měly být určeny v technickém projektu, v závislosti na sklonu střešní plochy a sněhové zátěžové zóně, s ohledem na nosnost prvků cca 2 kN.
Vruty 6 mm x 60 mm pro upevnění úchytů ke střešní ploše lze nalézt zde: Vruty pro upevnění sněhové ochrany
