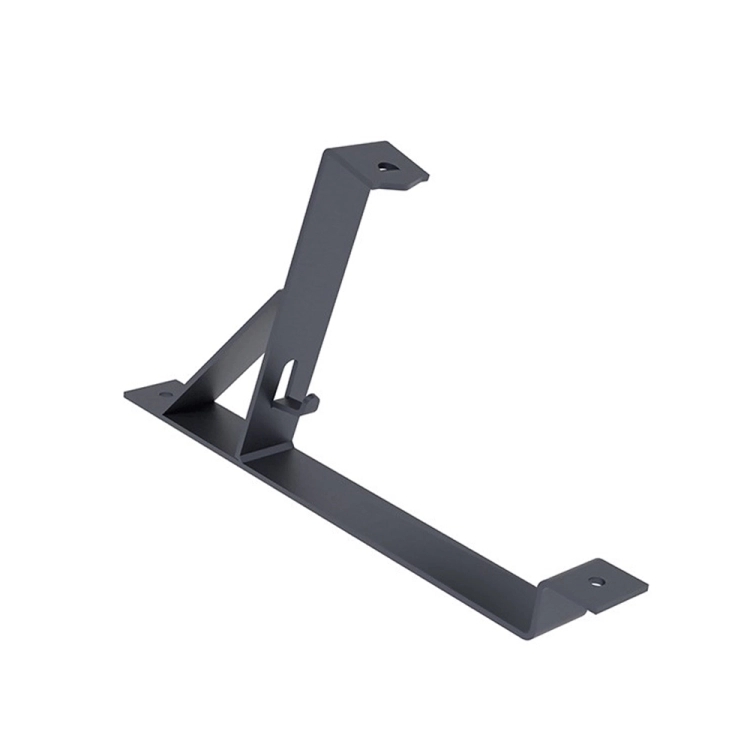

Vzpěra protisněhové mříže 155 typ BG 350/20
Vzpěra protisněhové mříže 155 typ BG 350/20
Vzpěra protisněhové mříže 155 typ BG 350/20

Vzpěra protisněhové mříže 155 typ BG 350/20

Použití výrobku
Plechové tašky
Výška mřížek
155 mm
Typ krytiny
Plechová taška – BG
Druh
Držák / vzpěra
157 Kč / kus

130 Kč bez DPH

Barva:
Celkem k úhradě
Počet
kus
U dodavatele, dodací lhůta (dní): 3

Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se

Vzpěra protisněhového plotu "BG" je určena k montáži protisněhového plotu na střešní krytiny z plechové tašky s moduly 330, 350, 400, 420, 460 mm. Tato vzpěra zajišťuje bezpečné a pevné uchycení protisněhových prvků, které chrání střechu před náhlým sesuvem sněhu. Díky své univerzálnosti je kompatibilní s různými typy plechových krytin, což zaručuje široké možnosti využití na různých střechách

MDM NT · ochrana proti sněhu

Vzpěra protisněhové mříže BG 350/20 – 155 mm

Vzpěra (držák) MDM pro protisněhovou mříž výšky 155 mm – jednomodulové plechové tašky s modulem 350 mm a prolisem 20 mm.

Typ
BG 350/20
Pro mříž
155 mm
Materiál
žárově zinkovaná ocel
Uchycení mříže
zacvaknutím
Vzpěra protisněhové mříže 155 typ BG 350/20

Popis

K čemu slouží a jak se montuje

Vzpěry nesou protisněhovou mříž podél okapu. Mříž se do vzpěr zacvakne a zachytí sníh, který se při oblevě sesouvá ze střechy – chrání chodce, auta i okapový žlab.

Vzpěra se položí na hotovou plechovou krytinu a přišroubuje přes ni do dřevěné konstrukce střechy; montážní otvory se utěsní střešním tmelem. BG znamená zarážku (patku) v horní části – pro jednomodulové plechové tašky.

Údaje

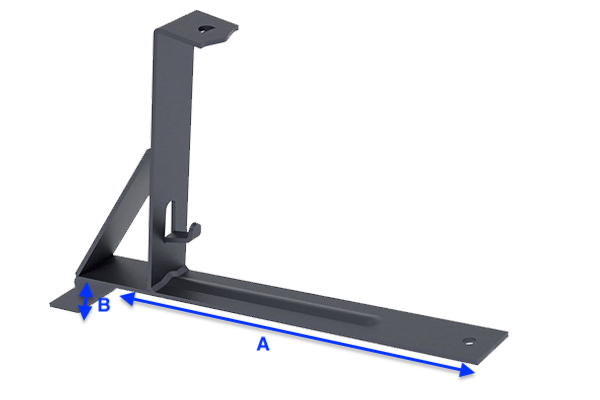

Krytinajednomodulové plechové tašky s modulem 350 mm a prolisem 20 mm
Rozměrpásovina 40 × 4 mm
Deklarovaná únosnost≥ 1,05 kN (prohlášení KDWU B.166/2021)
Materiálocel S235JR, žárově zinkovaná, v barvě práškově lakovaná

Systém MDM

Z čeho se zábrana skládá

Protisněhová mříž

Mříž 155 nebo 200 mm + vzpěry podle krytiny + 2 spojky na každý spoj mříží.

Trubkový zachytávač

Ocelové trubky ø 28,5 mm v držácích pro 2 trubky, spojky, záslepky a koncové pojistky. Na stojatou drážku i hliníkové trubky s držáky FALZ.

Kulatina

Dřevěná kulatina ø 124 mm v ocelových držácích podle krytiny.

Sklon střechy 10–70°

Rozsah použití podle prohlášení výrobce pro všechny systémy.

Vzpěry a držáky se vybírají podle krytiny: BD/BG – plechové tašky, D, DB/DC, L – pálené a betonové tašky, S a SD – bobrovka, U – ploché krytiny, FALZ – stojatá drážka.

Podle výrobce

Kolik vzpěr potřebuji

Rozteč vzpěr a držáků určuje zatížení sněhem. Podle MDM smí být vzpěry od sebe nejvýše 60 cm při charakteristickém zatížení sněhem do 1,6 kN/m² (v ČR zhruba sněhové oblasti I–III) a nejvýše 40 cm nad 1,6 kN/m² – platí při vrstvě čerstvého sněhu do 20 cm.

Délka řadyVzpěr při Sk ≤ 1,6 kN/m²Vzpěr při Sk > 1,6 kN/m²Mříží 2 mSpojek
4 m8 ks11 ks2 ks2 ks
6 m11 ks16 ks3 ks4 ks
8 m15 ks21 ks4 ks6 ks
10 m18 ks26 ks5 ks8 ks
12 m21 ks31 ks6 ks10 ks
15 m26 ks39 ks8 ks14 ks

Orientační výpočet z maximální rozteče výrobce: vzpěry včetně krajních, mříže 2 m a 2 spojky na každý spoj. Počet přizpůsobte délce okapu.

Pravidla montáže podle výrobce

  • Na střechách s délkou plochy nad 6,5 m se montuje druhá řada zábran; u stojaté drážky i při sklonu nad 40°.
  • Vzpěry a držáky se upevňují vruty ø 8 mm do dřevěné konstrukce střechy; u plechových a plochých krytin se montážní otvory utěsní.
  • Mříže se spojují vždy dvěma spojkami v každém spoji.
  • Trubky se v krajních držácích zajistí koncovými pojistkami z vnější strany.
  • Zatížení sněhem pro konkrétní stavbu najdete v projektové dokumentaci; rozmístění zábran určuje projekt.

MDM NT

Materiál a ochrana proti korozi

Vzpěry, držáky a mříže MDM jsou z oceli S235JR se žárovým zinkováním – nejtrvanlivější ochranou oceli proti korozi. Barevné provedení má navíc práškový polyesterový lak.

Za příplatek lze díly dodat i v jiné než standardní barvě, s termínem výroby do 10 dnů.

Zinkový povlak≥ 45 µm (žárové zinkování)
Lak (barevné provedení)polyester ≥ 60 µm, přilnavost stupeň 0
PosouzeníKDWU systém 4, Krajowa Ocena Techniczna ITB-KOT-2021/1992
Použitístřechy se sklonem 10–70°

Protisněhové zábrany

Časté otázky

Jakou vzpěru potřebuji?

Podle krytiny: plechové tašky BD (modul a prolis podle technického listu krytiny, např. BD 350/20), jednomodulové plechové tašky BG, pálené a betonové tašky D, DB/DC nebo L, bobrovka S (šupinově) nebo SD (korunově), ploché krytiny U, stojatá drážka FALZ.

Kolik vzpěr dát na mříž?

Rozteč nejvýše 60 cm při zatížení sněhem do 1,6 kN/m², nad ním nejvýše 40 cm. Na řadu 6 m tak vychází 11, resp. 16 vzpěr – viz tabulka výše.

Jaký je rozdíl mezi mříží 155 a 200 mm?

Vyšší mříž zachytí víc sněhu. Vzpěry se vyrábějí zvlášť pro výšku 155 a 200 mm – vzpěra musí odpovídat výšce mříže.

Kdy dát dvě řady zábran?

Podle MDM na střechách s délkou plochy nad 6,5 m; u stojaté drážky také při sklonu nad 40°.

Lze díly dodat v jiné barvě?

Ano, za příplatek s termínem výroby do 10 dnů. Napište nám odstín RAL.

Spočítáme to za vás

Cenová nabídka na protisněhové zábrany

Pošlete nám typ krytiny, délku okapu a lokalitu stavby (sněhovou oblast) – spočítáme vzpěry, mříže nebo trubky a připravíme nezávaznou nabídku.

Poslat poptávkunebo volejte +420 737 051 601

Kód
MRI15.VZP.BG35020.3004
Použití výrobku
Plechové tašky
Výška mřížek
155 mm
Typ krytiny
Plechová taška – BG
Druh
Držák / vzpěra
Výška mříže
155 mm
