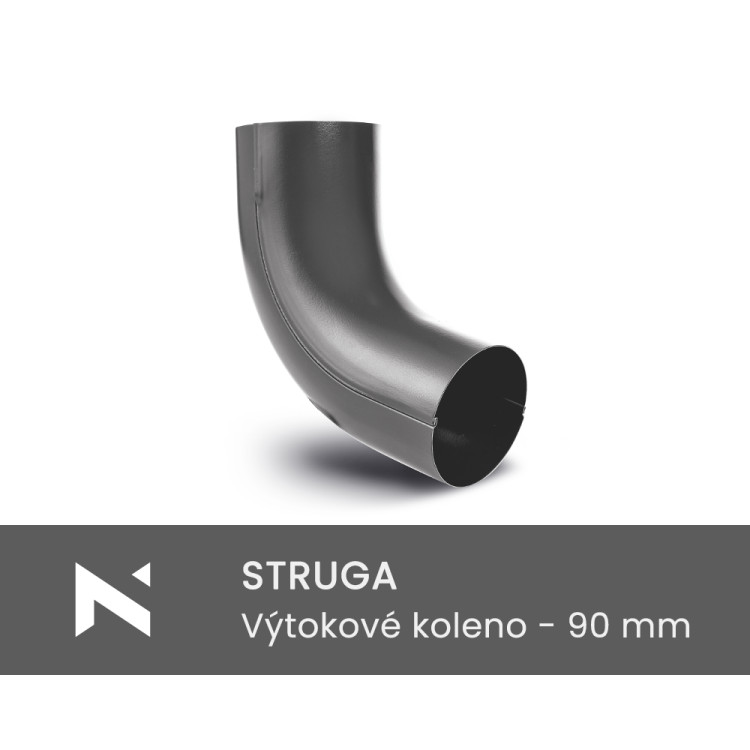

STRUGA Výtokové koleno - 90 mm
- Druh
- Koleno
185 Kč
/ kus
153 Kč bez DPH
Koleno na konec svodu, kterým voda vytéká ze svodu.
STRUGA · Bratex
Výtokové koleno
Koleno na konec svodu, kterým voda vytéká ze svodu.
- Rozměr
- 90 mm
- Materiál
- ocel SSAB GreenCoat
- Systém
- STRUGA
Podle výrobce
K čemu slouží a jak se montuje
Výtokové koleno se namontuje na konec svodové trubky jako poslední krok montáže svodu.
Výrobce Bratex
Ocelový okapový systém STRUGA
Systém Struga se vyrábí ze skandinávského ocelového plechu SSAB GreenCoat RWS Pro. Plech je pozinkovaný 275 g/m² a oboustranně lakovaný povlakem 35 µm; podle prvku má tloušťku 0,6–1,25 mm. Matné barvy mají lak GreenCoat RWS Pro BT, v jehož vrchní vrstvě nahrazuje velkou část ropných složek švédský řepkový olej.
Ocel má zanedbatelnou teplotní roztažnost, proto montáž v mrazu nepředstavuje problém. Spojky a čela s butylovým těsněním zajišťují 100% těsnost i u stojaté dešťové vody. Drážka svodové roury je schovaná uvnitř a kolena se spojují bočně.
| Plech | SSAB GreenCoat RWS Pro |
|---|---|
| Pozinkování | 275 g/m² |
| Lak | 35 µm, oboustranně |
| Tloušťka plechu | 0,6–1,25 mm podle prvku |
| Záruka | 50 let funkčnost, 20 let barva |
Podmínkou záruky je každoroční údržba střešního systému s fotodokumentací; nad 900 m n. m. platí poloviční záruční doba (Dokumentace výrobku Bratex).
Podle výrobce
Kolik střechy systém odvodní
Žlab 125 / svod 90 mm
do 75 m²s jedním svodem
do 150 m²se dvěma svody
Žlab 135 / svod 90 mm
do 125 m²s jedním svodem
do 250 m²se dvěma svody
Žlab 150 / svod 100 mm
do 175 m²s jedním svodem
do 350 m²se dvěma svody
Podle výrobce: jeden svod – délka žlabu nejvýše 10 m; dva svody – spád začíná uprostřed mezi svody a vzdálenost mezi svody nesmí být větší než 20 m.
Podle výrobce
Návod k montáži
Základní pravidla
- Připravte si pilu na kov, vrtačku, šňůrku, značkovač a zednickou lať.
- Žlab musí mít minimální spád ve směru svodu 3–5 mm na metr.
- K řezání žlabů a trubek nepoužívejte brusná zařízení (např. úhlovou brusku) – hrozí poškození povlaku a zánik záruky.
- Po dokončení práce odstraňte ze systému zbytky pilin – ponechané zbytky plechu rezaví a ničí povlak.
- Mezi žlaby a rohovými díly ponechte mezeru 2–3 mm kvůli kompenzaci změn délky vlivem teplotních rozdílů.
- Vzdálenost mezi objímkami svodu nesmí překročit 1,5 m; po připevnění trubek objímky zavřete závlačkami.
Ilustrace a postup podle českého návodu k montáži výrobce (Bratex – Struga okapový systém).
Ocelové okapy Struga
Časté otázky
Dá se ocelový okap montovat v zimě?
Ano. Ocel má podle výrobce zanedbatelnou teplotní roztažnost, proto montáž systému Struga v mrazu nepředstavuje problém.
Můžu žlab nebo rouru řezat úhlovou bruskou?
Ne. Výrobce zakazuje k řezání žlabů a trubek používat brusná zařízení – hrozí poškození ochranného povlaku a v důsledku zánik záruky. Použijte pilu na kov.
Jakou záruku má okap Struga?
50 let na funkčnost a 20 let na barvu. Podmínkou je každoroční údržba střešního systému s fotodokumentací; nad 900 m n. m. platí poloviční záruční doba.
Co obnáší údržba?
Každý rok – nejlépe na jaře – odstraňte ze žlabů listí a jiné nečistoty, aby voda volně odtékala, vyčistěte a speciální opravnou barvou ošetřete všechna poškození nátěru. V zimě kontrolujte, zda ve žlabech a svodech neulpívá led.
Kolik svodů potřebuji?
Délka žlabu s jedním svodem nesmí překročit 10 m a vzdálenost mezi svody nesmí být větší než 20 m. Plochy střechy pro jednotlivé velikosti najdete v dlaždicích výše.
Musím montovat sněhové zábrany?
Výrobce je velmi důrazně doporučuje – zvyšují bezpečnost a snižují riziko poškození okapu sesouvajícím se sněhem a ledem. Pokud žlab nelze umístit pod linii prodloužení střechy, jsou sněhové zábrany nutné.
Spočítáme to za vás
Cenová nabídka na celý okap
Nevíte, kolik žlabů, háků, kotlíků a svodů budete potřebovat? Pošlete nám rozměry střechy – délku okapů, výšku od okapu k terénu a počet svodů, případně nákres nebo fotku – a připravíme vám nezávaznou cenovou nabídku na celý okapový systém Struga.
Poslat poptávkunebo volejte +420 737 051 601
- Kód
- STRU9005VYT90
- Druh
- Koleno
- Barva
- bílá RAL 9010, cihlově červená RAL 8004, grafitově šedá RAL 7024, hlinitě hnědá RAL 8003, hnědá RAL 8017, oxidově červená RAL 3009, stříbrná RAL 9006, tmavě stříbrná RAL 9007, vínově červená RAL 3005, zelená RAL 6020, černá RAL 9005, šedohnědá RAL 8019, železitě šedá RAL 7011
Tento produkt posíláme: Osobní odběr : Frýdek-Místek (Chlebovice) · PPL - Parcel Shop · Zásilkovna · Kurýr PPL
| Osobní odběr – Frýdek-Místek (Chlebovice) | zdarma | Po–Pá 7–16, zboží připravíme obvykle do 1 pracovního dne. |
| Zásilkovna / PPL Parcel Shop | od 75 Kč | Menší balíky do 15 kg a 120 cm, i ve více balících. |
| Kurýr PPL | od 182 Kč | Balíky na adresu. Příplatek PPL za kus delší než 120 cm 483 Kč, za kus nad 31,5 kg 975 Kč. |
| Nadrozměr – žlaby a dlouhé zboží | od 484 Kč | Plastové okapy 484 Kč, ocelové 968 Kč, podhledy 1 815 Kč. Nad 10 000 Kč bez DPH zdarma. |
| Paletová přeprava TOPTRANS | podle místa | Okna, schody a objemné zboží. ČR obvykle 850–1 400 Kč, přesnou cenu spočítá košík po zadání PSČ. Nad 20 000 Kč bez DPH zdarma. |
| Slovensko | podle dopravce | Packeta SK, kurýr PPL a paleta – cenu uvidíte v košíku. |
Ceny s DPH. Přesnou cenu dopravy pro váš košík a adresu uvidíte v objednávce.
Výrobce
Bratex Dachy sp. z o.o. sp.k.
ul. Przemysłowa 22, 39-200 Dębica, Polsko
Web: https://www.krytinybratex.cz
Bezpečnostní informace
Používejte jen k určenému účelu a podle návodu nebo technického listu výrobce. Práce na střeše a ve výšce provádějte se zajištěním proti pádu. Při manipulaci a montáži noste ochranné rukavice a brýle. Drobné díly uchovávejte mimo dosah dětí. Plechy a klempířské prvky mají ostré hrany. Plech stříhejte nůžkami na plech, ne úhlovou bruskou (poškozuje povrchovou úpravu).
