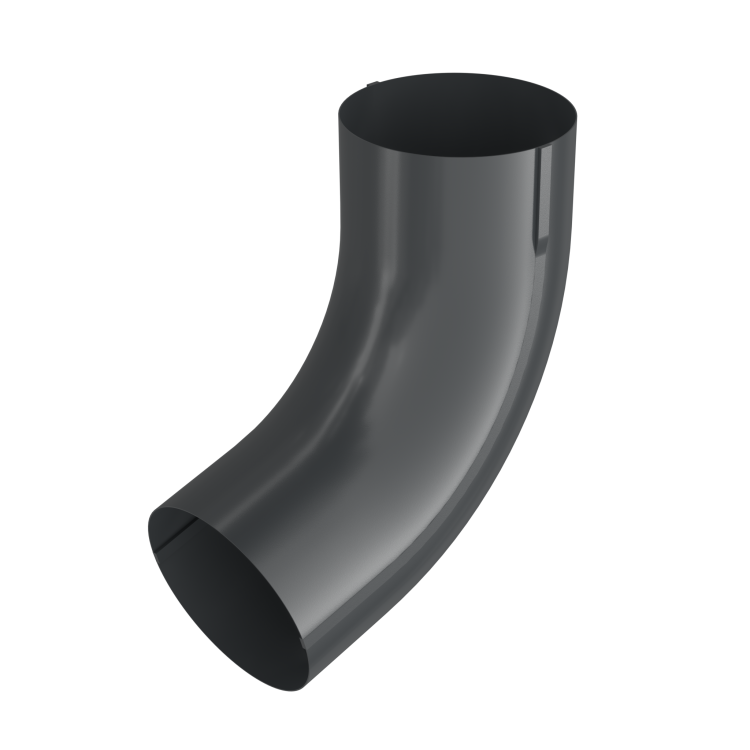

BRYZA STAL Koleno svodu 100 mm antracitové
BRYZA STAL Koleno svodu 100 mm antracitové

BRYZA STAL Koleno svodu 100 mm antracitové

Barva
antracitová RAL 7016
Druh
Koleno
247 Kč / kus

204 Kč bez DPH

Celkem k úhradě
Počet
kus
Skladem 18 kus

Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se

Koleno pro změnu směru svodu.

BRYZA STAL · Cellfast

Koleno svodu 72°

Koleno pro změnu směru svodu.

Rozměr
100 mm
Barva
antracitová (RAL 7016)
Materiál
pozinkovaná ocel s polyuretanovým povlakem
Systém
BRYZA STAL
Koleno
Koleno – výkres výrobce

Podle výrobce

K čemu slouží a jak se montuje

Koleno má úhel 72° a boční sváry, takže spoj působí esteticky. Prvky svodu se spojují zasunutím.

Rozměry

SystémÚhel SD1 (mm)D2 (mm)H (mm)
9072°8784212
10072°10097232

Rozměry podle katalogu výrobce BRYZA (Cellfast).

Vrstvy ochrany žlabu BRYZA STAL
Ochranné vrstvy žlabu – grafika výrobce

Výrobce Cellfast

Ocelový okapový systém BRYZA STAL

Dvacet let zkušeností s výrobou okapových systémů BRYZA PVC, dlouhodobá spolupráce s klempíři a moderní strojní park vedly ke vzniku ocelového systému BRYZA STAL.

Vyrábí se z vysoce kvalitní pozinkované oceli, která je navíc opatřena polyuretanovým povlakem – tím je zajištěna dlouholetá odolnost i v nejnáročnějších vnějších podmínkách. Systém se vyrábí ve dvou nejčastěji používaných rozměrech, 125/90 a 150/100, v pěti barvách a v provedení pozink.

Výrobce ocelivoestalpine
Tloušťka oceli0,65–1,3 mm
Pozinkování275 g/m²
Tloušťka laku50 μm
Povrchová úpravapolyuretanová

Výrobce dává na okapový systém BRYZA STAL záruku 20 let (podrobnosti v záručním listu výrobce).

Podle výrobce

Proč BRYZA STAL

Hluboký žlab
Hluboký žlab Správný odvod vody i při vydatných deštích. Systém 125 – hloubka 80 mm, systém 150 – hloubka 92 mm.
Prodloužené rohy
Prodloužené rohy Na dlouhá ramena rohu lze připevnit žlabový hák, který roh při spojení žlabů stabilizuje.
Široká žlabová spojka
Široká žlabová spojka 84 mm široká spojka s pryžovým těsněním – stabilní a těsný spoj, rychlá montáž na svorky. Spojka zároveň dělá dilatační spoj.
Účinné odvětrání
Účinné odvětrání Čelní držák s hlubokým prolisem oddaluje žlab od čelní desky a umožňuje efektivnější odvětrání střešní roviny.
Vylepšený povrch
Vylepšený povrch Vícevrstvá ochrana ocelového jádra s polyuretanovým povlakem – zvýšená odolnost proti poškrábání a ztrátě barvy.

Z čeho se systém skládá

Schéma systému

Schéma systému BRYZA STAL
Schéma systému – výkres výrobce
  1. 01 okapový žlab
  2. 02 hák žlabu rovný
  3. 03 hák žlabu překroucený
  4. 04 hák žlabu římsový / čelní
  5. 05 kotlík
  6. 06 spojka žlabu
  7. 07 roh žlabu vnitřní
  8. 08 čelo žlabu
  9. 09 roh žlabu vnější
  10. 10 šroub pro objímku s hmoždinkou
  11. 11 stabilizační krytka pro šroub objímky
  12. 12 svod
  13. 13 objímka svodu
  14. 14 objímka svodu
  15. 15 odbočka svodu
  16. 16 klapka na dešťovou vodu
  17. 17 koleno svodu 72°
  18. 18 výtokové koleno
  19. 19 lapač střešních splavenin (Geiger) z PVC
  20. 20 přímý žlabový hák se dvěma destičkami

Podle výrobce

Kolik střechy systém odvodní

Žlab 125 / svod 90 mm

180 m²kotlík uprostřed žlabu

90 m²kotlík na konci žlabu

Žlab 125 / svod 100 mm

189 m²kotlík uprostřed žlabu

95 m²kotlík na konci žlabu

Žlab 150 / svod 100 mm

370 m²kotlík uprostřed žlabu

180 m²kotlík na konci žlabu

Efektivní plocha střechy – rozměry A, B, C

Jak spočítat efektivní plochu střechy

EPD = (A + B/2) × C

  • A vodorovná vzdálenost od okapu ke hřebeni (m)
  • B výška střechy (m)
  • C délka střechy (m)

Výsledek porovnejte s plochami v dlaždicích výše. Plochy a vzorec podle výrobce.

Dostupné barvy

hnědáRAL 8017Žlaby 125 · 150Svody 90 · 100

grafitováRAL 7021Žlaby 125 · 150Svody 90 · 100

antracitováRAL 7016Žlaby 125 · 150Svody 90 · 100

cihlováRAL 8004Žlaby 125 · 150Svody 90 · 100

černáRAL 9005Žlaby 125 · 150Svody 90 · 100

pozinkbez povlakuŽlaby 125 · 150Svody 90 · 100

Dostupnost podle katalogu výrobce. Rohy a kolena na míru se v provedení pozink nevyrábějí. Odstín barvy na monitoru se může od skutečnosti lišit.

Podle výrobce

Návod k montáži krok za krokem

Umístění žlabu pod okapnicí
1. Umístění žlabu pod okapnicí Horní okraj okapového lemování má být pod prodloužením roviny střechy – žlab tak chráníte před nárazem sjíždějícího sněhu.
Správný spád
2. Správný spád Mezi nejvyšší a nejnižší hák natáhněte šňůru. Žlab má mít spád ke kotlíku alespoň 2 mm na každý metr délky.
Římsové (čelní) háky
3. Římsové (čelní) háky Montují se přímo na čelní desku s roztečí 60 cm, první hák 10 cm od okraje střechy.
Krokvové háky
4. Krokvové háky Rozteč nejvýše 60 cm, od okraje krokve nejméně 2 cm kvůli volnému odvětrání dvouplášťové střechy.
Mezera mezi hákem a krokví
5. Mezera mezi hákem a krokví Odstup 2 cm od okraje krokve zajistí větrání střechy, zejména v zimě. Nedodržení rozestupů může zkomplikovat montáž rohů.
Poloha svodu a kotlíku
6. Poloha svodu a kotlíku Žlab vložte do háků a v nejnižším bodě označte polohu svodu.
Vyměření kotlíku
7. Vyměření kotlíku Měkkou tužkou vyznačte na žlabu obrys kotlíku.
Vyříznutí otvoru
8. Vyříznutí otvoru Otvor vyřízněte nůžkami – vysokorychlostní nářadí není dovoleno. Otvor má být asi o 2,5 cm menší než vyznačený obrys.
Opracování hrany
9. Opracování hrany Řeznou hranu opracujte na vnitřní straně žlabu nástrojem, který nepoškodí povlak, např. plastovým kladívkem.
Upevnění kotlíku
10. Upevnění kotlíku Čtyři montážní lišty kotlíku zahněte hluboko do lemu žlabu.
Spojka žlabu
11. Spojka žlabu Těsnění potřete tenkou vrstvou silikonu, spojku zachyťte za zadní okraj, přitlačte spodní část, zaklapněte sponu a ohněte jazýčky.
Rohy žlabu
12. Rohy žlabu Rohy se spojují žlabovými spojkami; dodatečné háky nejvýše 15 cm od středu spojky, mezi rohem a žlabem 5 mm mezera na dilataci.
Čelo žlabu
13. Čelo žlabu Univerzální čelo se montuje na libovolný konec žlabu úplným nasunutím na upravený okraj.
Šroub objímky
14. Šroub objímky Vyvrtejte otvor, vložte hmoždinku, použijte stabilizační krytku a na šroub našroubujte zadní část objímky.
Vyrovnání objímky
15. Vyrovnání objímky Objímku vyrovnejte vodorovně; upínací matku vždy utahujte nebo povolujte klíčem.
Objímky svodu
16. Objímky svodu Vložte svod, zatlačte přední část objímky a pevně přišroubujte. Objímky alespoň každé 2 m.
Napojení svodu
17. Napojení svodu Svody mají hrdlové zakončení; rouru s uříznutým koncem napojte spojkou svodu.
Výtokové koleno
18. Výtokové koleno Instalujte ho minimálně 5 cm nad povrchem země.
Lapač (Geiger) z PVC
19. Lapač (Geiger) z PVC Horní okraj lapače lícuje s terénem; dno výkopu se vybetonuje, připojí se kanalizace, lapač se obetonuje a připojí se svod.

Ilustrace a postup podle návodu výrobce. Kompletní návod k montáži najdete na bryza.cz, videa na YouTube kanálu BRYZA.

Ocelové okapy

Časté otázky

Nebude ocelový okap rezavět?

Ocel je pozinkovaná (275 g/m²) a chrání ji pasivační vrstva, základní nátěr a polyuretanový povlak o tloušťce 50 μm. Podle výrobce tato vícevrstvá ochrana zajišťuje dlouholetou odolnost i v nejnáročnějších vnějších podmínkách. Na systém BRYZA STAL dává výrobce záruku 20 let (podrobnosti v záručním listu).

Můžu žlab řezat úhlovou bruskou?

Ne. Otvor pro kotlík se podle výrobce vyřezává nůžkami, použití vysokorychlostního nářadí není dovoleno. Řeznou hranu pak opracujte nástrojem, který nepoškodí povlak, např. plastovým kladívkem.

Jak daleko od sebe dávat háky?

Římsové (čelní) háky na čelní desku po 60 cm, první 10 cm od okraje střechy. Krokvové háky nejvýše po 60 cm a nejméně 2 cm od okraje krokve.

Jak se ocelový okap vyrovná s teplotní roztažností?

Široká spojka žlabu s pryžovým těsněním slouží zároveň jako dilatační spoj a mezi rohem a žlabem se nechává mezera 5 mm.

Poškrábal jsem povlak – co s tím?

Výrobce nabízí opravné barvy (20 ml) v odstínech hnědá, grafitová, antracitová, cihlová a černá.

Lze ocelový svod napojit na kanalizaci?

Ano. Lapač střešních splavenin (Geiger) z okapového systému BRYZA PVC je se systémem BRYZA STAL kompatibilní při použití redukce 110/90 nebo 110/102.

Spočítáme to za vás

Cenová nabídka na celý okap

Nevíte, kolik žlabů, háků, kotlíků a svodů budete potřebovat? Pošlete nám rozměry střechy – délku okapů, výšku od okapu k terénu a počet svodů, případně nákres nebo fotku – a připravíme vám nezávaznou cenovou nabídku na celý okapový systém BRYZA STAL.

Poslat poptávkunebo volejte +420 737 051 601

Kód
64-445
Barva
antracitová RAL 7016
Druh
Koleno
EAN
5900805022403
Tento produkt posíláme: Osobní odběr : Frýdek-Místek (Chlebovice) · PPL - Parcel Shop · Zásilkovna · Kurýr PPL
Osobní odběr – Frýdek-Místek (Chlebovice)zdarmaPo–Pá 7–16, zboží připravíme obvykle do 1 pracovního dne.
Zásilkovna / PPL Parcel Shopod 75 KčMenší balíky do 15 kg a 120 cm, i ve více balících.
Kurýr PPLod 182 KčBalíky na adresu. Příplatek PPL za kus delší než 120 cm 483 Kč, za kus nad 31,5 kg 975 Kč.
Nadrozměr – žlaby a dlouhé zbožíod 484 KčPlastové okapy 484 Kč, ocelové 968 Kč, podhledy 1 815 Kč. Nad 10 000 Kč bez DPH zdarma.
Paletová přeprava TOPTRANSpodle místaOkna, schody a objemné zboží. ČR obvykle 850–1 400 Kč, přesnou cenu spočítá košík po zadání PSČ. Nad 20 000 Kč bez DPH zdarma.
Slovenskopodle dopravcePacketa SK, kurýr PPL a paleta – cenu uvidíte v košíku.

Ceny s DPH. Přesnou cenu dopravy pro váš košík a adresu uvidíte v objednávce.

Výrobce

Cellfast Sp. z o.o. (značka BRYZA)
ul. Władysława Grabskiego 31, 37-450 Stalowa Wola, Polsko
Web: https://www.bryza.pl

Bezpečnostní informace

Používejte jen k určenému účelu a podle návodu nebo technického listu výrobce. Práce na střeše a ve výšce provádějte se zajištěním proti pádu. Při manipulaci a montáži noste ochranné rukavice a brýle. Drobné díly uchovávejte mimo dosah dětí.
