BRYZA PVC zaklapávací plastový kryt čistícího kusu 110 mm měděná | Plastový okapový systém BRYZA PVC
BRYZA PVC zaklapávací plastový kryt čistícího kusu 110 mm měděná | Plastový okapový systém BRYZA PVC

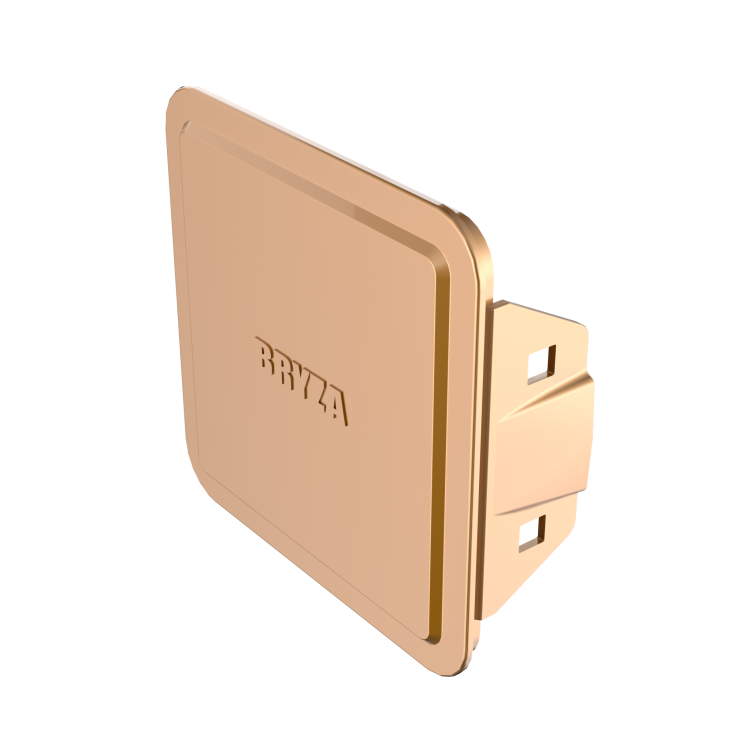

BRYZA PVC zaklapávací plastový kryt čistícího kusu 110 mm měděná

Barva
měděná
Druh
Ostatní příslušenství
84 Kč / kus

70 Kč bez DPH

Celkem k úhradě
Počet
kus
U dodavatele, dodací lhůta (dní): 10

Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se
BRYZA PVC zaklapávací plastový kryt čistícího kusu 110 mm měděná – plastový okapový systém BRYZA PVC. Kvalitní žlaby, svody a okapy z odolného PVC pro odvod dešťové vody. Snadná montáž svépomocí (DIY), dlouhá životnost a kompletní příslušenství. Ideální řešení pro rodinné domy, garáže i průmyslové objekty.

BRYZA PVC · Cellfast

Náhradní díl čističe

Servisní díl čističe BRYZA Ø 110 mm – zacvakávací kryt, těsnění krytu, síto nebo opravná sada.

Rozměr
110 mm
Barva
měděná
Materiál
PVC
Systém
BRYZA PVC
Díly čističe
Díly čističe – výkres výrobce

Podle výrobce

K čemu slouží a jak se montuje

Čistič se montuje na spodní část svodové roury, když se okapový systém napojuje na kanalizaci. Uvnitř má sítko, ve kterém se zachytávají nečistoty z okapu; celek uzavírá těsné víko (zacvakávací kryt s těsněním). Přechod mezi čističem Ø 110 mm a rourou Ø 90 mm se řeší redukcí.

Okapový systém BRYZA PVC
Okapový systém BRYZA PVC – foto výrobce

Cellfast · vyrobeno v Polsku

Okapový systém BRYZA PVC

Okapový systém BRYZA PVC má na trhu pevné místo a je měřítkem kvality a spolehlivosti. Osm barev ve čtyřech velikostech umožňuje vybrat správný systém pro každou budovu.

Spolehlivá těsnost, snadná montáž a kompletní příslušenství – systém vodu nejen odvádí, ale umožňuje ji i efektivně zachytávat k dalšímu využití.

Výrobcem je polská skupina Cellfast se závody ve Stalové Woli a Krosně.

Z čeho se systém skládá

Schéma systému

Schéma systému BRYZA PVC
Schéma systému – výkres výrobce
  1. 01 žlab
  2. 02 hák žlabu PVC
  3. 03 vnitřní roh
  4. 04 spojka žlabu
  5. 05 vnější roh
  6. 06 kotlík
  7. 07 čelo žlabu (levé, pravé)
  8. 08 svodová roura
  9. 09 odbočka
  10. 10 objímka svodové roury (PVC)
  11. 11 spojka svodové roury
  12. 12 redukce
  13. 13 sběrač dešťové vody
  14. 14 koleno
  15. 15 čistič
  16. 16 lapač střešních splavenin (Geiger)
  17. 17 objímka svodové roury (kovová)
  18. 18 kovový hák žlabu – rovný, překroucený, s kloubem
  19. 19 upevňovací lišta (přímá, zkroucená)
  20. 20 šroub pro objímku / stabilizační krytka / držák objímky pro sendvičové panely

Velikosti systému

Pro jakou budovu

Systém 75 – žlab 75 mm, svod 63 mmmalé obytné budovy, balkony, garážová stání a mansardy
Systém 100 – žlab 100 mm, svod 90 nebo 63 mmrodinné domy, malé a střední sklady, obchodní a průmyslové objekty, veřejné budovy
Systém 125 – žlab 125 mm, svod 90 nebo 110 mmrodinné a bytové domy, sklady, veřejné, obchodní a průmyslové budovy
Systém 150 – žlab 150 mm, svod 110 mmvelké bytové, průmyslové a komerční stavby

Podle výrobce

Kolik střechy systém odvodní

Žlab 75 / svod 63 mm

95 m²kotlík uprostřed žlabu

48 m²kotlík na konci žlabu

Žlab 100 / svod 90 mm

132 m²kotlík uprostřed žlabu

66 m²kotlík na konci žlabu

Žlab 125 / svod 90 mm

180 m²kotlík uprostřed žlabu

90 m²kotlík na konci žlabu

Žlab 150 / svod 110 mm

370 m²kotlík uprostřed žlabu

180 m²kotlík na konci žlabu

Efektivní plocha střechy – rozměry A, B, C

Jak spočítat efektivní plochu střechy

EPD = (A + B/2) × C

  • A vodorovná vzdálenost od okapu ke hřebeni (m)
  • B výška střechy (m)
  • C délka střechy (m)

Výsledek porovnejte s plochami v dlaždicích výše. Plochy a vzorec podle výrobce.

Dostupné barvy

bíláRAL 9010Žlaby 75 · 100 · 125 · 150Svody 63 · 90 · 110

hnědáRAL 8017Žlaby 75 · 100 · 125 · 150Svody 63 · 90 · 110

červenáRAL 3011Žlaby 75 · 100 · 125 · 150Svody 63 · 90 · 110

grafitováRAL 7021Žlaby 75 · 100 · 125 · 150Svody 63 · 90 · 110

zelenáRAL 6020Žlaby 75 · 125Svody 63 · 90

cihlováRAL 8004Žlaby 75 · 125Svody 63 · 90

černáRAL 9005Žlaby 75 · 125Svody 63 · 90

měděnáŽlab 125Svod 90

Dostupnost barev podle katalogu výrobce. Lapač Geiger se vyrábí v barvách hnědá, grafitová, šedá a černá. Odstín barvy na monitoru se může od skutečnosti lišit.

Podle výrobce

Návod k montáži krok za krokem

Umístění žlabu pod okapem
1. Umístění žlabu pod okapem Horní okraj žlabu nesmí vyčnívat nad prodloužení roviny střechy – žlab tak chráníte před nárazem sjíždějícího sněhu.
Řezání žlabů a rour
2. Řezání žlabů a rour Žlab i svodovou rouru uřízněte na potřebnou délku pod pravým úhlem pilou s jemnými zuby.
Montáž háků
3. Montáž háků Háky PVC s upevňovací lištou i ocelové háky se montují na latě nebo krokve po 40–50 cm. Spád žlabu ke kotlíku je min. 2 mm na 1 m.
Určení spádu žlabu
4. Určení spádu žlabu Nejdřív namontujte hák nejdál od kotlíku, potom hák u kotlíku, mezi ně napněte provázek a podle něj nastavte spád. Háky PVC se montují přímo na čelní prkno.
Vložení žlabu do háků
5. Vložení žlabu do háků Přední ohyb žlabu vložte do přední části háku a vnitřní část žlabu zatlačte pod zadní část háku.
Montáž kotlíku
6. Montáž kotlíku Poloha kotlíku je nejnižší bod žlabu – montáž systému začíná právě jejím určením. Konec žlabu má být asi 5 mm před dorazem.
Montáž čela žlabu
7. Montáž čela žlabu Čelo zasuňte do předního ohybu žlabu a zacvakněte na zadním ohybu. Dbejte na správné umístění těsnění.
Montáž spojky žlabu
8. Montáž spojky žlabu Roh, kotlík a spojka se nasadí na přední ohyb žlabu a zacvaknou na zadní. Výrobce doporučuje přidat háky u spojů žlab–spojka, žlab–kotlík a žlab–roh.
Montáž objímek
9. Montáž objímek Objímky upevněte na zeď šrouby odpovídající délky, podle potřeby se stabilizačním držákem. Na svodu je montujte minimálně každé 2–2,5 m.
Montáž svodových rour
10. Montáž svodových rour Roury se s kotlíky, koleny a spojkami spojují zasunutím. U přesahu okapu nad 10 cm se odskok prodlouží: koleno, roura, koleno, svodová roura.
Spojky svodu
11. Spojky svodu V hrdle spojky ponechte 10 mm vůli na teplotní roztažnost rour.
Sběrač dešťové vody
12. Sběrač dešťové vody Přes sběrač ve svodu napojíte hadici a dešťovou vodu svedete do nádrže.
Montáž čističe
13. Montáž čističe Čistič se montuje na spodní část svodu při napojení na kanalizaci; sítko zachytí nečistoty, celek uzavírá těsné víko.
Montáž lapače (Geiger)
14. Montáž lapače (Geiger) Horní okraj lapače má lícovat s konečným povrchem terénu. Dno výkopu se vybetonuje, připojí se kanalizace, lapač se obetonuje a nakonec se připojí svod.

Minimální teplota montáže je 0 °C. Ilustrace a postup podle návodu výrobce. Kompletní návod k montáži najdete na bryza.cz, videa na YouTube kanálu BRYZA.

Předsudky o plastových okapech

Časté otázky

Plastový okap v létě a v zimě praská a kroutí se – je to pravda?

Systém BRYZA PVC je na teplotní změny délky konstruovaný. Spojky žlabu mají pružná těsnění a žlab se v nich může posouvat; ve spojích svodových rour se nechává montážní vůle 10 mm. Háky a objímky systém drží a zároveň mu dovolují se roztahovat. Podle výrobce je právě správná montáž zárukou dlouholeté trvanlivosti a spolehlivosti i v náročných povětrnostních podmínkách.

Plastový žlab neunese sníh?

Žlab se podle výrobce montuje pod prodloužení roviny střechy, takže ho sjíždějící sníh nezatěžuje a nenarazí do něj. Háky se osazují každých 40–50 cm. Na místa, kde potřebujete hák na krokev nebo latě, jsou v systému kovové háky – rovné, překroucené i s kloubem.

Plast dlouho nevydrží.

Na okapový systém BRYZA PVC dává výrobce Cellfast záruku 10 let (podrobnosti v záručním listu výrobce). Systém se na trhu používá léta a výrobce ho označuje za měřítko kvality a spolehlivosti.

PVC je jen na kůlnu nebo garáž, ne na dům.

Systém má čtyři velikosti. Žlab 125 mm je určený pro rodinné i bytové domy, sklady, veřejné, obchodní a průmyslové budovy, žlab 150 mm pro velké bytové, průmyslové a komerční stavby – s kotlíkem uprostřed žlabu odvodní až 370 m² střechy.

Spoje se musí lepit a časem tečou.

Ne. Rohy, kotlíky, spojky i koncovky se na žlab nasunou a zacvaknou, těsnost zajišťuje těsnění. Svody se spojují nasunutím. Nastavitelné rohy 120°–145° nevyžadují lepení ani svařování.

Plastové okapy jsou jen bílé nebo hnědé.

BRYZA PVC se vyrábí v osmi barvách: bílá, hnědá, červená, grafitová, zelená, cihlová, měděná a černá. Přehled, které barvy jsou v jaké velikosti, najdete v tabulce výše.

Dá se plastový okap montovat celý rok?

Minimální teplota montáže je podle výrobce 0 °C.

Můžu plastový žlab položit na pozinkovaný podokapní plech?

Ano, ale pozinkovaný plech je podle výrobce nutné natřít, nebo použít plech s povrchovou úpravou.

Spočítáme to za vás

Cenová nabídka na celý okap

Nevíte, kolik žlabů, háků, kotlíků a svodů budete potřebovat? Pošlete nám rozměry střechy – délku okapů, výšku od okapu k terénu a počet svodů, případně nákres nebo fotku – a připravíme vám nezávaznou cenovou nabídku na celý okapový systém BRYZA PVC.

Poslat poptávkunebo volejte +420 737 051 601

Kód
69-047
Barva
měděná
Druh
Ostatní příslušenství
EAN
5900805025565
Tento produkt posíláme: Osobní odběr : Frýdek-Místek (Chlebovice) · Kurýr PPL · PPL - Parcel Shop · Zásilkovna
Osobní odběr – Frýdek-Místek (Chlebovice)zdarmaPo–Pá 7–16, zboží připravíme obvykle do 1 pracovního dne.
Zásilkovna / PPL Parcel Shopod 75 KčMenší balíky do 15 kg a 120 cm, i ve více balících.
Kurýr PPLod 182 KčBalíky na adresu. Příplatek PPL za kus delší než 120 cm 483 Kč, za kus nad 31,5 kg 975 Kč.
Nadrozměr – žlaby a dlouhé zbožíod 484 KčPlastové okapy 484 Kč, ocelové 968 Kč, podhledy 1 815 Kč. Nad 10 000 Kč bez DPH zdarma.
Paletová přeprava TOPTRANSpodle místaOkna, schody a objemné zboží. ČR obvykle 850–1 400 Kč, přesnou cenu spočítá košík po zadání PSČ. Nad 20 000 Kč bez DPH zdarma.
Slovenskopodle dopravcePacketa SK, kurýr PPL a paleta – cenu uvidíte v košíku.

Ceny s DPH. Přesnou cenu dopravy pro váš košík a adresu uvidíte v objednávce.

Výrobce

Cellfast Sp. z o.o. (značka BRYZA)
ul. Władysława Grabskiego 31, 37-450 Stalowa Wola, Polsko
Web: https://www.bryza.pl

Bezpečnostní informace

Používejte jen k určenému účelu a podle návodu nebo technického listu výrobce. Práce na střeše a ve výšce provádějte se zajištěním proti pádu. Při manipulaci a montáži noste ochranné rukavice a brýle. Drobné díly uchovávejte mimo dosah dětí.
