BRYZA PVC koleno 67,5° 110 mm grafitová (RAL 7021)

136,56 Kč
S DPH

Uvedená cena je za 1 kus

Celkem k úhradě
Počet
kus
SKLADEM

BRYZA PVC koleno 67,5° 110 mm grafitová (RAL 7021) – plastový okapový systém BRYZA PVC. Kvalitní žlaby, svody a okapy z odolného PVC pro odvod dešťové vody. Snadná montáž svépomocí (DIY), dlouhá životnost a kompletní příslušenství. Ideální řešení pro rodinné domy, garáže i průmyslové objekty.

Nortia -TEAM-

Partnerský program pro nejlepší zákazníky.

Zákaznický servis

Máte dotaz? Velmi rádi vám ho zodpovíme.

Zásady doručení

Dodáváme po celé EU
Bryza logo

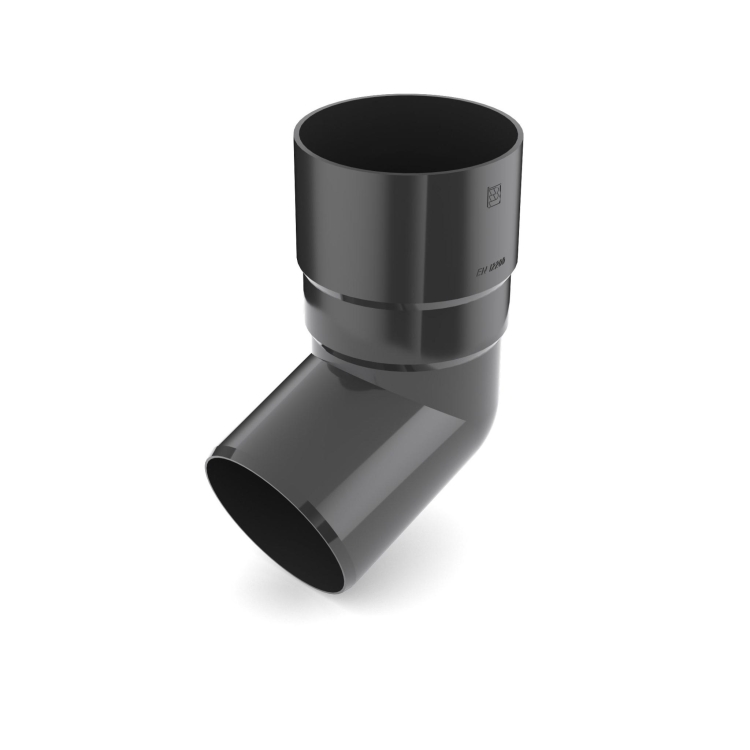

BRYZA PVC koleno 67,5° 110 mm

Koleno Bryza PVC 67,5° 110 mm je součást svodového systému a umožňuje změnu směru svodové trubky o průměru 90 mm pod úhlem 67,5°. Nejčastěji se používá pro odklon svodu od fasády nebo při napojení na kotlík.

Použití: Montáž na svodové roury systému Bryza PVC 110 mm. Jednoduché nasazení bez potřeby lepidla, vysoká odolnost proti UV záření a povětrnostním vlivům. Zajišťuje spolehlivý a těsný odvod dešťové vody.

Dostupné barvy: bílá, hnědá, grafitová, červená, zelená, měděná (RAL odstíny podle nabídky). Koleno je plně kompatibilní se svodovými rourami Bryza PVC 110 mm.

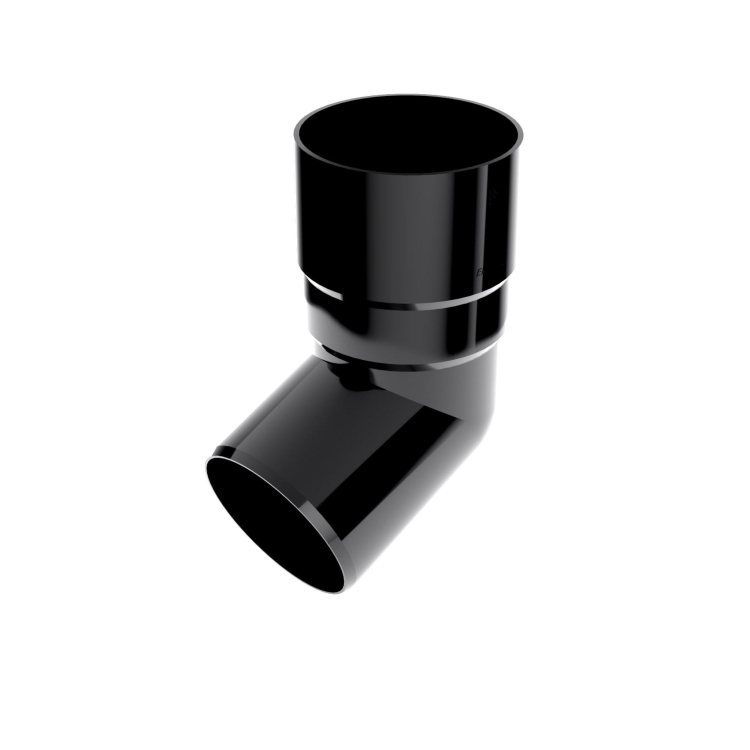

BRYZA PVC koleno 67,5° 90 mm

OKAPOVÉ SYSTÉMY BRYZA PVC

Okapový systém BRYZA PVC je výrobek s pevnou pozicí na trhu. Již řadu let představuje standard kvality a spolehlivosti. Nabídka osmi barev ve čtyřech velikostech poskytuje široké možnosti a umožňuje vybrat vhodný systém pro každý objekt. Spolehlivá těsnost, snadná montáž a kompletní sada příslušenství umožňují nejen efektivní odvod dešťové vody, ale i její velmi účinné zadržování a opětovné využití.

Určení systémů

Systém
75

Žlab 75 mm se svodovou rourou 63 mm. Malé obytné budovy, balkony, garážová stání a podkroví.

Systém
125

Žlab 125 mm se svodovou rourou 90 nebo 110 mm. Rodinné a bytové domy, obytné bloky, sklady, veřejné budovy, obchodní a průmyslové objekty.

Systém
100

Žlab 100 mm se svodovou rourou 90 nebo 63 mm. Rodinné domy, malé a střední sklady, obchodní a průmyslové objekty, budovy.

Systém
150

Žlab 150 mm se svodovou rourou 110 mm. Velké obytné, průmyslové a komerční objekty.

Prvky okapové

Systém 75, 100, 125, 150

75 mm
100 mm
125 mm
150 mm

Prvky svodové

Systém 63, 90, 110

63 mm
90 mm
110 mm

Dostupná barevnost

Bílá
RAL 9010
Hnědá
RAL 8017
Červená
RAL 3011
Grafitová
RAL 7021
Zelená
RAL 6020
Cihlová
RAL 8004
Měděná
Černá
RAL 9005
Schéma systému

Legenda dílů

01 Okapový žlab
02 Hák čelní
03 Roh venkovní **
04 Spojka žlabu
05 Roh žlabu vnější ***
06 Kotlík
07 Čelo žlabu (levé, pravé)
08 Svodová roura
09 Odbočka svodu
10 Objímka svodu
11 Spojka svodu
12 Redukce
13 Sběrač dešťové vody
14 Koleno
15 Čistič
16 Geiger (hnědá, grafitová, šedá, černá)
17 Objímka svodu (ocel)
18 Žlabový hák (ocel) – rovný, překroucený, nastavitelný
19 Upínací lišta (rovná, otočná)
20 Šroub pro objímku / stabilizační krytka, držák objímky pro svodovou rouru
NÁROŽNÍKY S NASTAVITELNÝM ÚHLEM ROZEVŘENÍ 120°–145°
Inovativnost // Pohodlí

Inovativní produkt usnadňující montáž okapového systému v případě netypických střech. Zrychluje proces montáže, nevyžaduje lepení a eliminuje nutnost výroby rohů metodou svařování.

Nastavitelný roh 120°–145°
Sběrač dešťové vody
Ekologie // Ekonomie

Přizpůsoben pro svody o průměrech 63, 90 a 110 mm – jedná se o nejběžnější rozměry používané ve stavebnictví. Dodáván v sadě s připojkou a rychlospojkou v grafitové barvě, která umožňuje připojení zahradní hadice a odvádění dešťové vody do nádrže. Dodatečná zátka umožňuje uzavření odtoku ze sběrače v případě potřeby.

Sběrač dešťové vody
Usazovací nádrž
Účinnost // Ergonomie

Prvek spojující okapový systém s dešťovou kanalizací o průměru 110 mm. Standardně je přizpůsoben pro svodové roury 110 mm a po použití vhodných redukcí také pro průměry 100, 90 a 63 mm. Dostupný v barvách: hnědá, grafitová, šedá a černá. Základní funkcí lapače je zachytávání nečistot stékajících ze střechy a zabránění jejich vniknutí do dešťové kanalizace.

Usazovací nádrž

Správná instalace

Správná instalace PVC okapového systému zaručuje jeho dlouhověkost a spolehlivost, i v náročných atmosférických podmínkách. Výhodou této konstrukce, na rozdíl od tradičních řešení, je schopnost kompenzovat termální změny délky jednotlivých prvků. To je realizováno pomocí vhodné konstrukce okapových a trubkových spojek. U okapů se toho dosahuje posuvným spojením se spojkami vybavenými flexibilními těsněními, a u odvodňovacích trubek pomocí montážní vůle na spojích se spojkami trubek. Kromě toho prvky, které upevňují okapový systém na střechu a stěny budovy, jako jsou okapové držáky a trubkové spony, kromě stabilizace systému umožňují také kompenzaci změn jeho délky. Při montáži okapů na žlaby z pozinkovaného plechu je nutné je natřít nebo použít plech s povrchovou úpravou. Okapy pod okapem by měly být montovány pod linií, která je prodloužením střešní plochy, aby nebyly vystaveny zatížení sněhem, který se sklouzne ze střechy.

Správná montáž — záruka spolehlivosti

Při výběru okapového systému je nutné vypočítat tzv. efektivní plochu střechy, použitím vzorce:

EPD = (A + B/2) × C
A – vodorovná vzdálenost od rohu k hřebeni střechy (m)
B – výška střechy (m)
C – délka střechy (m)
Schéma střechy A/B/C
Pozice kotlíku Systém
75/63		 Systém
100/90		 Systém
100/90/63		 Systém
125/90		 Systém
125/110		 Systém
150/110
Kotlík uprostřed 95 m² 132 m² 145 m² 180 m² 194 m² 370 m²
Kotlík na konci 48 m² 66 m² 72 m² 90 m² 97 m² 180 m²
0°C Minimální teplota montáže
Udělej si sám — krok za krokem

Obrázkový návod k montáži okapového systému

1

Správné umístění žlabů pod okapem

Krok 1

Správná instalace by měla chránit žlab před nárazem sněhu sklouzávajícího ze střechy. Horní okraj ohybu žlabu by neměl vyčnívat nad prodloužení roviny střešní plochy, jak je znázorněno na obrázku.

2

Řezání žlabů a svodových rour

Krok 2

Uřízněte žlab na požadovanou délku pod pravým úhlem pilou s jemnými zuby.

3

Montáž háků žlabu

Krok 3

Háky žlabu z PVC s přímou nebo zkroucenou upevňovací lištou a ocelové přímé nebo zkroucené se montují přímo na latě nebo krokve. Vzdálenost mezi háky by měla být 40–50 cm. Pro správné odvodnění vody by měl mít žlab sklon směrem ke kotlíku minimálně 2 mm na 1 m.

4

Montáž háků a objímek svodu

Krok 4

Prvním krokem při montáži systému je určení polohy odtokového kotlíku, který je nejnižší úrovní části okapového systému

5

Určení sklonu okapů

Krok 5

Nejprve namontujeme držák umístěný nejdále od kotlíku, a poté držák u kotlíku. Mezi držáky napneme provázek a nastavíme správný sklon okapu. PVC držáky montujeme přímo na čelní desku.

6

Montáž okapu do háků

Krok 6

U PVC a kovových háků montáž začínáme vložením ohybu okapu do přední části háku, a poté stlačíme vnitřní část okapu pod zadní část háku.

7

Montáž odtokového kotlíku

Krok 7

Roh, kotlík a okapovou spojku montujeme s okapem, nasazujeme je na přední ohyb okapu a následně zacvakneme na zadní ohyb okapu. Konec okapu by měl být asi 5 mm před dorazem.

8

Montáž žlabového čela

Krok 8

Montáž čela žlabu začínáme zasunutím do předního ohybu okapu, a poté zacvakneme na zadním ohybu okapu. Je důležité dbát na správné umístění těsnění

9

Montáž objímek

Krok 9

Objímky upevňujeme na zeď pomocí trnů odpovídající délky. V případě potřeby použijeme dodatečný stabilizační fasádní držák. Objímky na svodové rouře je nutné montovat minimálně každé 2–2,5 metru.

10

Montáž okapové spojky

Krok 10

Roh, kotlík a okapovou spojku montujeme s okapem, nasazujeme je na přední ohyb okapu a následně zacvakneme na zadní ohyb okapu. Konec okapu by měl být asi 5 mm před dorazem. Při spojování je třeba dbát na správné umístění těsnění v kotlících, spojkách a rohových dílech, stejně jako na dorazy, které se nacházejí na vnitřní straně těchto dílů. Doporučujeme montáž dodatečných háků na spojení okap - okapová spojka, okap - kotlík a okap - roh.

11

Montáž svodových rour

Krok 11

Svodové roury spojujeme s kotlíky, koleny a spojkami zasunutím. U okapů přesahujících více než 10 cm přes zeď prodlužujeme odsazení kusem svodové roury. Postup montáže je následující: koleno, roura, koleno a svodová roura. Je nutné ponechat 10 mm vůli pro teplotní roztažnost roury.

12

Montáž svodových spojek

Krok 12

Doporučujeme instalaci sběrače dešťové vody na místech, která nejsou vystavena velkému znečištění (např. spadanému listí ze stromů). V případě potřeby čištění sběrače doporučujeme několikrát jej propláchnout vodou pod tlakem

13

Sběrač dešťové vody

Krok 13

Doporučujeme instalaci sběrače dešťové vody na místech, která nejsou vystavena velkému znečištění (např. spadanému listí ze stromů). V případě potřeby čištění sběrače doporučujeme několikrát jej propláchnout vodou pod tlakem.

14

Montáž čističe

Krok 14

Čisticí zařízení montujeme na spodní část svodové roury, pokud má být okapový systém napojen na kanalizaci. Zařízení obsahuje sítko, ve kterém se zachytávají nečistoty z okapu. Celý systém je uzavřen těsným víkem. Přechod mezi čisticím zařízením o průměru 110 mm a trubkou o průměru 90 mm lze vyřešit pomocí redukce.

15

Montáž geigera

Krok 15

Geiger instalujeme do podkladu tak, aby jeho horní okraj byl v rovině s konečným povrchem terénu. Pro stabilizaci je nutné vybetonovat dno výkopu a následně připojit kanalizační potrubí. Po stanovení finální výšky terénu oblijeme geiger další vrstvou betonu. Nakonec připojíme svodovou trubku.

Parametry

Kód
63-144
Nejprve produkty skladem
40 ks
Barva
grafitová RAL 7021
Kód
63-144
Nejprve produkty skladem
40 ks
Barva
grafitová RAL 7021

Specifické reference

ean13
5900805026685
