BRYZA PVC koncovka žlabu pravá 125 mm

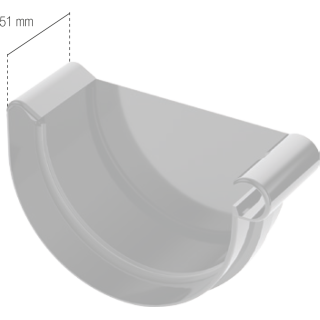

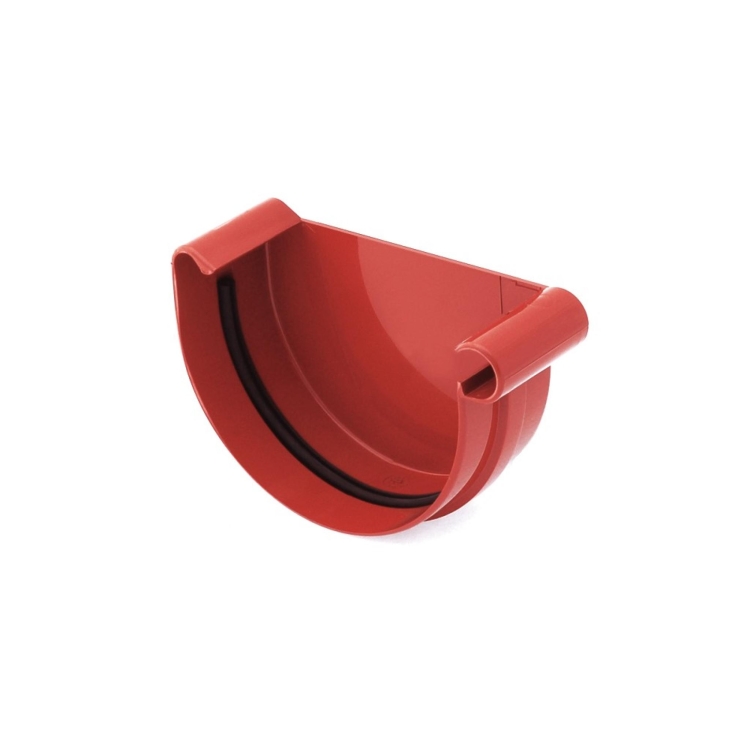

Koncovka žlabu pravá Bryza PVC 125 mm slouží k ukončení žlabu na pravé straně. Zajišťuje těsné a spolehlivé uzavření okapového systému, aby nedocházelo k úniku vody mimo žlab.
Použití: Ukončení žlabu v místech, kde není napojen kotlík ani další část systému. Díky zacvakávacímu mechanismu je montáž rychlá a nevyžaduje lepení. Vyrobeno z PVC odolného proti UV záření a povětrnostním vlivům, což zajišťuje dlouhou životnost.
Dostupné barvy: bílá, hnědá, grafitová, červená, zelená, měděná (RAL odstíny podle nabídky). Koncovka je kompatibilní s okapovým systémem Bryza PVC 125 mm.
OKAPOVÉ SYSTÉMY BRYZA PVC
Okapový systém BRYZA PVC je výrobek s pevnou pozicí na trhu. Již řadu let představuje standard kvality a spolehlivosti. Nabídka osmi barev ve čtyřech velikostech poskytuje široké možnosti a umožňuje vybrat vhodný systém pro každý objekt. Spolehlivá těsnost, snadná montáž a kompletní sada příslušenství umožňují nejen efektivní odvod dešťové vody, ale i její velmi účinné zadržování a opětovné využití.
Určení systémů
Žlab 75 mm se svodovou rourou 63 mm. Malé obytné budovy, balkony, garážová stání a podkroví.
Žlab 125 mm se svodovou rourou 90 nebo 110 mm. Rodinné a bytové domy, obytné bloky, sklady, veřejné budovy, obchodní a průmyslové objekty.
Žlab 100 mm se svodovou rourou 90 nebo 63 mm. Rodinné domy, malé a střední sklady, obchodní a průmyslové objekty, budovy.
Žlab 150 mm se svodovou rourou 110 mm. Velké obytné, průmyslové a komerční objekty.
Prvky okapové
Systém 75, 100, 125, 150
75 mm
100 mm
125 mm
150 mm
Prvky svodové
Systém 63, 90, 110
Dostupná barevnost
Legenda dílů
01 Okapový žlab
02 Hák čelní
03 Roh venkovní **
04 Spojka žlabu
05 Roh žlabu vnější ***
06 Kotlík
07 Čelo žlabu (levé, pravé)
08 Svodová roura
09 Odbočka svodu
10 Objímka svodu
11 Spojka svodu
12 Redukce
13 Sběrač dešťové vody
14 Koleno
15 Čistič
16 Geiger (hnědá, grafitová, šedá, černá)
17 Objímka svodu (ocel)
18 Žlabový hák (ocel) – rovný, překroucený, nastavitelný
19 Upínací lišta (rovná, otočná)
20 Šroub pro objímku / stabilizační krytka, držák objímky pro svodovou rouru
NÁROŽNÍKY S NASTAVITELNÝM ÚHLEM ROZEVŘENÍ 120°–145°
Inovativnost // Pohodlí
Inovativní produkt usnadňující montáž okapového systému v případě netypických střech. Zrychluje proces montáže, nevyžaduje lepení a eliminuje nutnost výroby rohů metodou svařování.
Sběrač dešťové vody
Ekologie // Ekonomie
Přizpůsoben pro svody o průměrech 63, 90 a 110 mm – jedná se o nejběžnější rozměry používané ve stavebnictví. Dodáván v sadě s připojkou a rychlospojkou v grafitové barvě, která umožňuje připojení zahradní hadice a odvádění dešťové vody do nádrže. Dodatečná zátka umožňuje uzavření odtoku ze sběrače v případě potřeby.
Usazovací nádrž
Účinnost // Ergonomie
Prvek spojující okapový systém s dešťovou kanalizací o průměru 110 mm. Standardně je přizpůsoben pro svodové roury 110 mm a po použití vhodných redukcí také pro průměry 100, 90 a 63 mm. Dostupný v barvách: hnědá, grafitová, šedá a černá. Základní funkcí lapače je zachytávání nečistot stékajících ze střechy a zabránění jejich vniknutí do dešťové kanalizace.
Správná instalace
Správná instalace PVC okapového systému zaručuje jeho dlouhověkost a spolehlivost, i v náročných atmosférických podmínkách. Výhodou této konstrukce, na rozdíl od tradičních řešení, je schopnost kompenzovat termální změny délky jednotlivých prvků. To je realizováno pomocí vhodné konstrukce okapových a trubkových spojek. U okapů se toho dosahuje posuvným spojením se spojkami vybavenými flexibilními těsněními, a u odvodňovacích trubek pomocí montážní vůle na spojích se spojkami trubek. Kromě toho prvky, které upevňují okapový systém na střechu a stěny budovy, jako jsou okapové držáky a trubkové spony, kromě stabilizace systému umožňují také kompenzaci změn jeho délky. Při montáži okapů na žlaby z pozinkovaného plechu je nutné je natřít nebo použít plech s povrchovou úpravou. Okapy pod okapem by měly být montovány pod linií, která je prodloužením střešní plochy, aby nebyly vystaveny zatížení sněhem, který se sklouzne ze střechy.
Správná montáž — záruka spolehlivosti
Při výběru okapového systému je nutné vypočítat tzv. efektivní plochu střechy, použitím vzorce:
EPD = (A + B/2) × C
A – vodorovná vzdálenost od rohu k hřebeni střechy (m)
B – výška střechy (m)
C – délka střechy (m)
| Pozice kotlíku |
Systém
75/63 |
Systém
100/90 |
Systém
100/90/63 |
Systém
125/90 |
Systém
125/110 |
Systém
150/110 |
| Kotlík uprostřed |
95 m² |
132 m² |
145 m² |
180 m² |
194 m² |
370 m² |
| Kotlík na konci |
48 m² |
66 m² |
72 m² |
90 m² |
97 m² |
180 m² |
0°C Minimální teplota montáže
Udělej si sám — krok za krokem
Obrázkový návod k montáži okapového systému
1
Správné umístění žlabů pod okapem
Správná instalace by měla chránit žlab před nárazem sněhu sklouzávajícího ze střechy. Horní okraj ohybu žlabu by neměl vyčnívat nad prodloužení roviny střešní plochy, jak je znázorněno na obrázku.
2
Řezání žlabů a svodových rour
Uřízněte žlab na požadovanou délku pod pravým úhlem pilou s jemnými zuby.
Háky žlabu z PVC s přímou nebo zkroucenou upevňovací lištou a ocelové přímé nebo zkroucené se montují přímo na latě nebo krokve. Vzdálenost mezi háky by měla být 40–50 cm. Pro správné odvodnění vody by měl mít žlab sklon směrem ke kotlíku minimálně 2 mm na 1 m.
4
Montáž háků a objímek svodu
Prvním krokem při montáži systému je určení polohy odtokového kotlíku, který je nejnižší úrovní části okapového systému
Nejprve namontujeme držák umístěný nejdále od kotlíku, a poté držák u kotlíku. Mezi držáky napneme provázek a nastavíme správný sklon okapu. PVC držáky montujeme přímo na čelní desku.
U PVC a kovových háků montáž začínáme vložením ohybu okapu do přední části háku, a poté stlačíme vnitřní část okapu pod zadní část háku.
7
Montáž odtokového kotlíku
Roh, kotlík a okapovou spojku montujeme s okapem, nasazujeme je na přední ohyb okapu a následně zacvakneme na zadní ohyb okapu. Konec okapu by měl být asi 5 mm před dorazem.
Montáž čela žlabu začínáme zasunutím do předního ohybu okapu, a poté zacvakneme na zadním ohybu okapu. Je důležité dbát na správné umístění těsnění
Objímky upevňujeme na zeď pomocí trnů odpovídající délky. V případě potřeby použijeme dodatečný stabilizační fasádní držák. Objímky na svodové rouře je nutné montovat minimálně každé 2–2,5 metru.
Roh, kotlík a okapovou spojku montujeme s okapem, nasazujeme je na přední ohyb okapu a následně zacvakneme na zadní ohyb okapu. Konec okapu by měl být asi 5 mm před dorazem. Při spojování je třeba dbát na správné umístění těsnění v kotlících, spojkách a rohových dílech, stejně jako na dorazy, které se nacházejí na vnitřní straně těchto dílů. Doporučujeme montáž dodatečných háků na spojení okap - okapová spojka, okap - kotlík a okap - roh.
Svodové roury spojujeme s kotlíky, koleny a spojkami zasunutím. U okapů přesahujících více než 10 cm přes zeď prodlužujeme odsazení kusem svodové roury. Postup montáže je následující: koleno, roura, koleno a svodová roura. Je nutné ponechat 10 mm vůli pro teplotní roztažnost roury.
12
Montáž svodových spojek
Doporučujeme instalaci sběrače dešťové vody na místech, která nejsou vystavena velkému znečištění (např. spadanému listí ze stromů). V případě potřeby čištění sběrače doporučujeme několikrát jej propláchnout vodou pod tlakem
Doporučujeme instalaci sběrače dešťové vody na místech, která nejsou vystavena velkému znečištění (např. spadanému listí ze stromů). V případě potřeby čištění sběrače doporučujeme několikrát jej propláchnout vodou pod tlakem.
Čisticí zařízení montujeme na spodní část svodové roury, pokud má být okapový systém napojen na kanalizaci. Zařízení obsahuje sítko, ve kterém se zachytávají nečistoty z okapu. Celý systém je uzavřen těsným víkem. Přechod mezi čisticím zařízením o průměru 110 mm a trubkou o průměru 90 mm lze vyřešit pomocí redukce.
Geiger instalujeme do podkladu tak, aby jeho horní okraj byl v rovině s konečným povrchem terénu. Pro stabilizaci je nutné vybetonovat dno výkopu a následně připojit kanalizační potrubí. Po stanovení finální výšky terénu oblijeme geiger další vrstvou betonu. Nakonec připojíme svodovou trubku.
Parametry
- Kód
|
- 62-083
|
- Barva
|
- červená RAL 3011
|
- Kód
- 62-083
- Barva
- červená RAL 3011
Specifické reference
- ean13
- 5900805024070
16 dalších produktů ve stejné kategorii:
