Pochůzná lávka typ U ploché krytiny

Typ krytiny: Plochá krytina (šindel, pásy)
Druh: Kompletní sada
Materiál: Ocel
Řada: NORTIA

777 Kč / kus

642 Kč bez DPH

Barva: Pozink

Délka:

Celkem k úhradě

Počet

U dodavatele, dodací lhůta (dní): 5

Kompletní komínová lávka v délkách od 40 do 200 cm. Souprava obsahuje všechny potřebné prvky pro montáž: lávku, šrouby, upevňovací prvky a nosníky pro ploché krytiny, jako je asfaltový pás, šindel, trapezový plech atd.

Popis
Detaily produktu
Ke stažení
Doprava
Bezpečnost a výrobce

MDM NT · střešní komunikace

Pochůzná lávka pro ploché krytiny – kompletní sada U

Kompletní sada komínové lávky MDM pro ploché krytiny, jako jsou šindele nebo asfaltové pásy.

Typ vzpěry: U, délka 300 mm
Délka lávky: 400–1500 mm
Šířka: 250 mm
Materiál: žárově pozinkovaná ocel

Kompletní sada

Co obsahuje sada

lávka (ocelový rošt) šířky 250 mm v délce podle výběru
vzpěry U – 2 ks, od 1500 mm 3 ks
kolébky lávky – 2 ks, od 1500 mm 3 ks
spojovací šrouby

Vruty pro upevnění vzpěr ke střeše nejsou součástí sady.

K čemu slouží a jak se montuje

Lávka zajišťuje bezpečný pohyb po střeše – přístup ke komínům, anténám a střešním oknům při kominických pracích a údržbě – a může sloužit i jako doplňková úniková cesta.

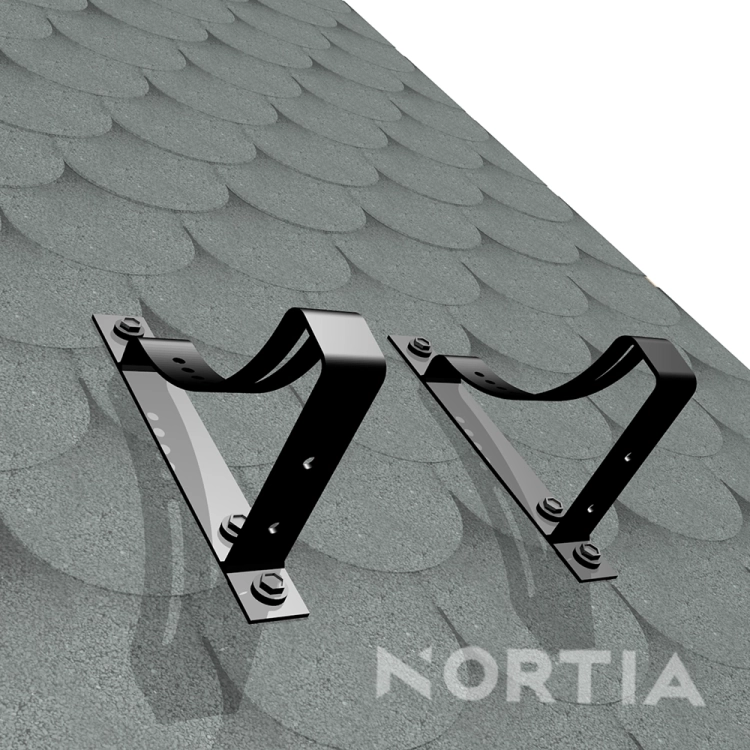

Vzpěra U se klade na hotovou plochou krytinu (šindel, asfaltový pás apod.) a přišroubuje se přímo do dřevěné konstrukce střechy. Na vzpěru se přišroubuje kolébka (2 šrouby na vzpěru) a na kolébky lávka.

MDM NT

Ocel s žárovým zinkováním a práškovým lakem

Lávky, vzpěry, kolébky i spojky MDM jsou z žárově pozinkované oceli – v přírodním (nelakovaném) provedení, nebo práškově lakované. Lávku, kolébky a vzpěry lze za příplatek dodat i v jiné barvě, než jsou standardní; termín výroby do 10 pracovních dnů.

Žárové zinkování je nejúčinnější a nejtrvalejší ochrana oceli před korozí: atomy zinku pronikají do povrchové vrstvy oceli a vytvoří slitinu železa a zinku, která ocel chrání. Práškový lak se nanáší elektrostaticky a vytvrzuje při 140–200 °C – vznikne hladký povrch bez prasklin, odolný proti korozi, chemikáliím, teplu a mechanickému poškození.

Lávka	šířka 250 mm, délky 0,4–3,0 m (tolerance ± 20 mm)
Vzpěry BD, BG, U a kolébka	pásovina 3,8 + 0,2 × 40 mm
Vzpěra U	délka 300 mm
Přístěnná vzpěra P	6 × 25 mm, výška 300 mm, vysunutí 289 mm
Vzpěra FALZ	40 × 260 mm, 3 díly, pěnové podložky
Spojka lávek	5 × 25 × 180 mm, 2 ks na spoj, se šrouby

Deklarace vlastností 105/2017 – sady MDM SMART

Norma	EN 516:2006 – zařízení pro přístup na střechu
Mechanická odolnost	třída 1
Reakce na oheň	A1
Chování při vnějším požáru	B_ROOF
Trvanlivost mechanické odolnosti	vyhovuje
Posouzení	systém 3, notifikovaná osoba 1020 – TZÚS Praha

Vlastnosti platí pro sestavu z dílů výroby MDM.

Dostupné barvy

pozinkpřírodní, nelakovaná

červenáRAL 3004

černáRAL 9005

cihlováRAL 8004

grafitováRAL 7016

hnědáRAL 8017

kaštanováRAL 8012

tmavě hnědáRAL 8019

zelenáRAL 6020

Barvu vyberete u produktu. Vzorníky a symboly RAL slouží jen jako orientační představa – skutečný odstín se může lišit. Jiné barvy MDM za příplatek, výroba do 10 pracovních dnů.

Podle výrobce

Montáž

Montáž vzpěry U – Lávka — **3. Lávka** Po upevnění druhé vzpěry s kolébkou přišroubujte lávku.

Montáž vzpěry U – Kontrola — **4. Kontrola** Zkontrolujte správnost montáže, hlavně pevnost všech mechanických spojů.

Obecná pravidla montáže

Vzpěry se k dřevěné konstrukci střechy připevňují vruty do dřeva podle normy PN-EN 14592 – u plechových krytin přes lať do krokve, vruty ø 8 mm (např. 8 × 60 mm) tak dlouhé, aby lať výrazně přesahovaly.
Kvůli těsnosti krytiny používejte vruty s těsnicí podložkou a montážní otvory dodatečně utěsněte (asfaltovou hmotou, silikonem apod.).
Díly se mezi sebou spojují šrouby ø 8 mm, které jsou v sadě.
Sklon lávky se nastavuje přišroubováním kolébky ke vzpěře v rozsahu 0–65°.
Vzdálenost vzpěr smí být nejvýše 80 cm – to je maximum, které připouští norma. Vzpěra patří i ke každému spoji lávek, spoj tvoří 2 spojky.
Lávky tvoří komunikační trasy napříč spádem střechy; po spádu se doplňují střešními nášlapy.
Počet a rozměry vrutů a rozmístění vzpěr pro konkrétní stavbu určuje technický projekt podle platných norem a předpisů.

Ilustrace a postup podle návodu k montáži výrobce MDM NT. Informace nenahrazují technický projekt.

Pochůzné lávky

Časté otázky

Jakou sadu pro plechové tašky potřebuji?

Podle délky modulu a výšky prolisu vaší krytiny – označení BD-350/20 znamená modul 350 mm a prolis 20 mm. Vzpěry snesou odchylku ± 3 mm. Jednomodulové tašky 380/35 mají vzpěru BG-380/35.

Obsahuje sada vruty do střechy?

Ne. Sada obsahuje lávku, vzpěry, kolébky a šrouby pro spojení dílů. Vruty pro upevnění vzpěr volte podle normy PN-EN 14592, ø 8 mm, s těsnicí podložkou a dostatečně dlouhé, aby prošly latí do krokve.

Kolik vzpěr potřebuji na delší lávku?

Vzpěry smí být od sebe nejvýše 80 cm a vzpěra patří i ke každému spoji lávek. Sady do 1200 mm mají 2 vzpěry, sada 1500 mm 3. Pro delší trasu spojte lávky spojkami (2 ks na spoj) a doplňte vzpěry s kolébkami.

Dá se lávka nastavit podle sklonu střechy?

Ano. Kolébka se ke vzpěře přišroubuje v potřebném úhlu – v rozsahu 0–65°, aby lávka byla vodorovná.

Jak rozmístit střešní nášlapy?

Lávky vedou napříč spádem střechy, nášlapy po spádu – montují se střídavě, aby se po střeše chodilo jako po schodech. Při sklonu do 30° v každé druhé řadě tašek, asi 70 cm od sebe; nad 30° v každé řadě, každých 35–40 cm. Jde o doporučení z praxe – rozhodující je technický projekt.

Je k dispozici i delší lávka?

MDM vyrábí lávky až do délky 3,0 m. Délky nad 1500 mm (2,0, 2,5 a 3,0 m) dodáme na poptávku; delší trasu lze také složit z více lávek a spojek.

Splňují lávky normu?

Ano. Sady MDM SMART mají deklaraci vlastností 105/2017 podle EN 516:2006 – mechanická odolnost třída 1, reakce na oheň A1.

Lze lávku dodat v jiné barvě?

MDM dodá lávky, kolébky a vzpěry lakované i na jinou než standardní barvu – za příplatek, s výrobou do 10 pracovních dnů. Napište nám RAL.

Spočítáme to za vás

Cenová nabídka na střešní komunikaci

Potřebujete delší trasu lávek, nášlapy nebo nevíte, kterou vzpěru zvolit? Pošlete nám typ krytiny, sklon a délku trasy, případně fotku střechy – spočítáme díly a připravíme nezávaznou cenovou nabídku.
