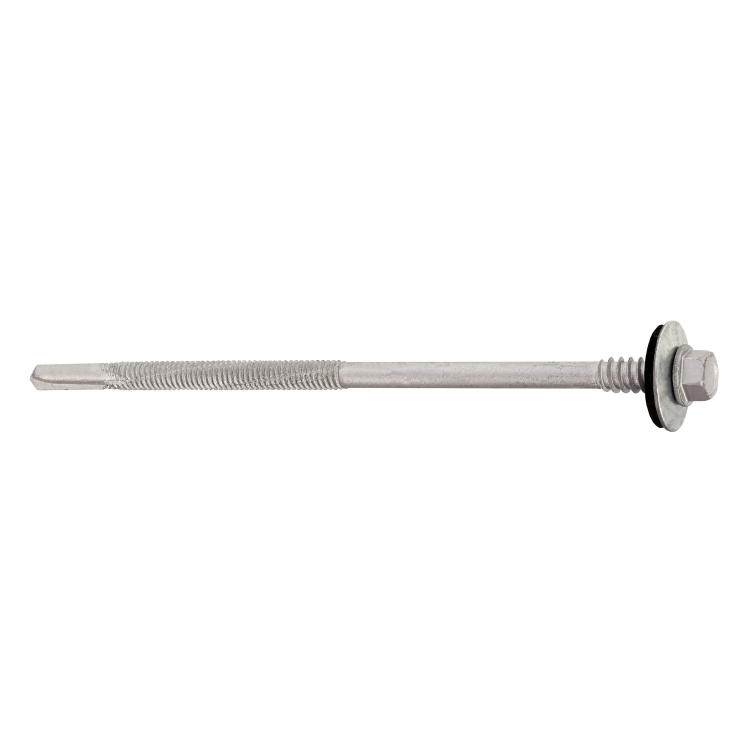

Šr. samořez. sendvič panely ocel ≤12 mm 5,5X235 RAL 8017 (100ks)
Šr. samořez. sendvič panely ocel ≤12 mm 5,5X235 RAL 8017 (100ks)

Šr. samořez. sendvič panely ocel ≤12 mm 5,5X235 RAL 8017 (100ks)

Průměr
5,5 mm
Barva
hnědá RAL 8017
Balení
100 ks
Délka
235 mm
3 669 Kč / balení

3 032 Kč bez DPH

Konfigurátor šroubůVyberte správný typ, průměr a délku podle toho, co a k čemu připevňujete. Otevřít konfigurátor
Celkem k úhradě
Počet
balení
U dodavatele, dodací lhůta (dní): 3

Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se

Šroub slouží k připevnění sendvičových (izolačních) panelů – stěnových i střešních – ke konstrukci. Prochází horním plechem, izolačním jádrem i spodním plechem panelu a kotví v nosné konstrukci.

Šrouby pro sendvičové panely

Šroub slouží k připevnění sendvičových (izolačních) panelů – stěnových i střešních – ke konstrukci. Prochází horním plechem, izolačním jádrem i spodním plechem panelu a kotví v nosné konstrukci. Hliníková podložka s EPDM o průměru 19 mm utěsní místo průniku a rozloží tlak hlavy na větší plochu, aby se plech panelu nepromáčkl. Povrch chrání vícevrstvý keramický povlak SQ Ceramic, který výrobce uvádí pro prostředí kategorie korozivity C1 až C4.

Šroub řady WSW je samovrtný a kotví v ocelové konstrukci (ocel min. S235JR). Rozhodující je správná délka – výrobce ke každé délce uvádí rozsah tloušťky panelu, pro který je šroub určen (tabulka níže). Šrouby mají Evropské technické posouzení ETA-16/0444.

Použití

  • sendvičové panely na ocelové, dřevěné nebo betonové konstrukci
  • stěnové panely ve svislém i vodorovném kladení
  • střešní sendvičové panely
  • viditelná montáž přes plochu panelu i skrytá montáž v zámku panelu

Parametry produktu

Průměr5,5 mm
Barvahnědá RAL 8017
Balení100 ks
Délka235 mm
Materiáluhlíková ocel, tepelně zušlechtěná
Hrotsamořezný
Podkladocel do 12 mm
Rozměr nástavceSW 8
Výška hlavy5,4 mm
Průměr hlavy10,5 mm
Průměr podložky19 mm
Typ podložkyhliník + EPDM
Ochranný povlakSQ Ceramic
Vrtací kapacita≤ 12 mm
Požadavek na podkladocel min. S235JR
Korozní kategorieC1 až C4
Evropské technické posouzeníETA-16/0444
Označení CEAno
Druh výrobkuŠroub pro sendvičové panely

Montážní parametry

Min. rozteč šroubůWSW 50 mm, WB6P 90 mm
Min. vzdálenost od okrajeWSW 25 mm, WB6P 45 mm
OtáčkyWSW max. 1800 ot./min

Délka šroubu podle tloušťky panelu (ocel do 12 mm)

ŠroubTloušťka panelu
5,5 × 95 mm50–65 mm
5,5 × 115 mm70–85 mm
5,5 × 135 mm70–105 mm
5,5 × 155 mm90–125 mm
5,5 × 175 mm110–145 mm
5,5 × 195 mm130–165 mm
5,5 × 235 mm170–205 mm
5,5 × 285 mm220–255 mm

Způsob montáže

  1. Délku šroubu zvolte podle tloušťky panelu z tabulky; u střešních panelů započítejte i výšku horní vlny, u skryté montáže výšku zámku.
  2. Šroub nasaďte kolmo k povrchu panelu.
  3. Šroubujte bez příklepu a při přiměřených otáčkách.
  4. Dotáhněte tak, aby se podložka EPDM mírně stlačila a těsnila.

Barva tohoto výrobku: hnědá RAL 8017. Barvy na monitoru se mohou od skutečnosti mírně lišit.

Technický list výrobce (PDF, polsky): Karta techniczna Klimas

Potřebujete poradit?

Nevíte si rady s výběrem nebo s velikostí? Napište nám, jaký materiál a k čemu připevňujete, případně pošlete fotku nebo výkres. Rádi vám doporučíme vhodný typ i množství.

Kód
WSW-12-55235-A19-8017
Průměr
5,5 mm
Barva
hnědá RAL 8017
Balení
100 ks
Délka
235 mm
Materiál
uhlíková ocel, tepelně zušlechtěná
Hrot
samořezný
Podklad
ocel do 12 mm
Rozměr nástavce
SW 8
Výška hlavy
5,4 mm
Průměr hlavy
10,5 mm
Průměr podložky
19 mm
Typ podložky
hliník + EPDM
Ochranný povlak
SQ Ceramic
Vrtací kapacita
≤ 12 mm
Požadavek na podklad
ocel min. S235JR
Korozní kategorie
C1 až C4
Evropské technické posouzení
ETA-16/0444
Označení CE
Ano
Druh výrobku
Šroub pro sendvičové panely
EAN
5902622311340
