Použití výrobku
Plechové tašky
Typ krytiny
Plechová taška – BD
Materiál
Ocel
959 Kč / kus

793 Kč bez DPH

Barva:
Délka:
Celkem k úhradě
Počet
kus
Skladem 1 kus

Pasuje na vaši střechu?Vyberte krytinu a hned to uvidíte.Vybrat krytinu
Sestavit kompletní příslušenství ke střešeKonfigurátor ukáže vše, co na vaši krytinu pasuje
Jste pokrývač, klempíř nebo realizační firma? Vyplňte krátký dotazník a nakupujte za firemní ceny. Firemní ceny a množstevní slevy Nabídka na zakázku do 24 hodin Odborné poradenství Chci firemní ceny Už máte účet? Přihlaste se

Kompletní komínová lávka o délkách od 40 do 200 cm. Sada obsahuje všechny prvky potřebné k montáži: lávku, šrouby, držáky a podpěry pro plechovou střešní krytinu s profilem 350 mm a modulem 20 mm.

MDM NT · střešní komunikace

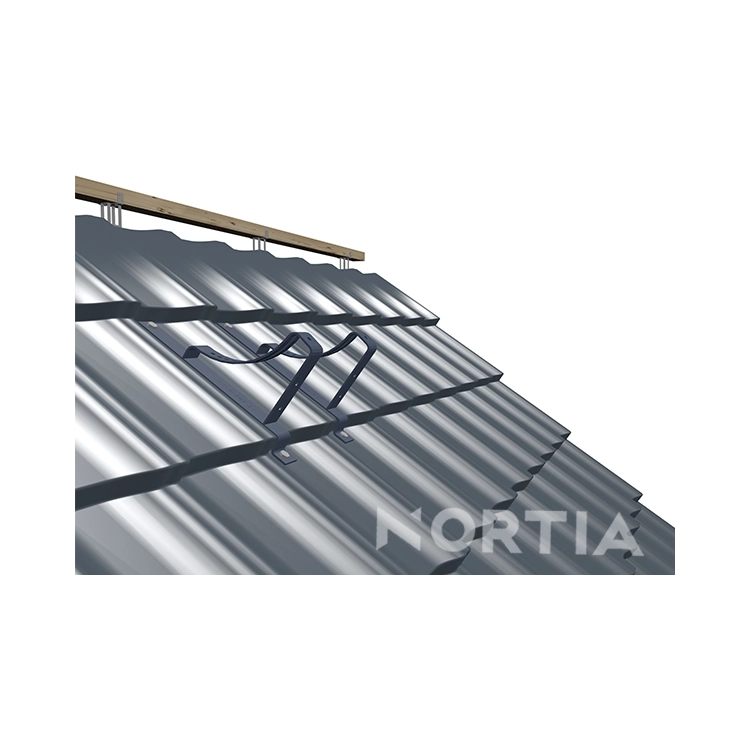

Pochůzná lávka pro plechové tašky – kompletní sada BD 350/20

Kompletní sada komínové lávky MDM pro plechovou krytinu s modulem 350 mm a výškou prolisu 20 mm.

Typ vzpěry
BD 350/20
Délka lávky
400–1500 mm
Šířka
250 mm
Materiál
žárově pozinkovaná ocel
Pochůzná lávka modul BD 350/20 plechová krytina

Kompletní sada

Co obsahuje sada

  • lávka (ocelový rošt) šířky 250 mm v délce podle výběru
  • vzpěry BD-350/20 – 2 ks, od 1500 mm 3 ks
  • kolébky lávky – 2 ks, od 1500 mm 3 ks
  • spojovací šrouby

Vruty pro upevnění vzpěr ke střeše nejsou součástí sady.

K čemu slouží a jak se montuje

Lávka zajišťuje bezpečný pohyb po střeše – přístup ke komínům, anténám a střešním oknům při kominických pracích a údržbě – a může sloužit i jako doplňková úniková cesta.

Vzpěra BD je jednodílná a má zarážku (patku) v dolní části. Pasuje na plechovou krytinu, jejíž délka modulu a výška prolisu odpovídají označení – BD-350/20 znamená modul 350 mm a prolis 20 mm. Vzpěry lze použít v toleranci ± 3 mm.

Vzpěra se upevňuje přes plechovou krytinu a lať do krokve. Na vzpěru se přišroubuje kolébka a na kolébky lávka; sklon lávky se nastaví podle sklonu střechy.

Podle výrobce

Jak vybrat správnou vzpěru

Vzpěra pro plechové tašky se volí podle dvou údajů krytiny: délky modulu (běžně 315, 330, 350, 400, 420 nebo 460 mm – nejčastěji 350 mm) a výšky prolisu (nejčastěji 20, 30 nebo 35 mm). Označení BD-350/20 tedy znamená modul 350 mm a prolis 20 mm. Vzpěry lze použít v toleranci ± 3 mm; při větším prolisu lze použít vzpěru s podložkami, nebo sestavu pro daný typ krytiny.

BD

Zarážka v dolní části – běžné plechové tašky: BD-330/30, 350/20, 350/30, 350/35, 400/20, 420/20, 460/20.

BG

Zarážka v horní části – jednomodulové plechové tašky: BG-380/35.

FALZ

Upínací vzpěra na stojatou drážku – W pro klik do 38 mm, N pro drážku od klempíře do 28 mm.

U a P

U pro ploché krytiny (šindel, pásy), P přímo na stěnu nebo komín.

Rozměry modulu a prolisu najdete v technickém listu vaší krytiny. Nevíte si rady? Pošlete nám název krytiny a poradíme.

MDM NT

Ocel s žárovým zinkováním a práškovým lakem

Lávky, vzpěry, kolébky i spojky MDM jsou z žárově pozinkované oceli – v přírodním (nelakovaném) provedení, nebo práškově lakované. Lávku, kolébky a vzpěry lze za příplatek dodat i v jiné barvě, než jsou standardní; termín výroby do 10 pracovních dnů.

Žárové zinkování je nejúčinnější a nejtrvalejší ochrana oceli před korozí: atomy zinku pronikají do povrchové vrstvy oceli a vytvoří slitinu železa a zinku, která ocel chrání. Práškový lak se nanáší elektrostaticky a vytvrzuje při 140–200 °C – vznikne hladký povrch bez prasklin, odolný proti korozi, chemikáliím, teplu a mechanickému poškození.

Lávkašířka 250 mm, délky 0,4–3,0 m (tolerance ± 20 mm)
Vzpěry BD, BG, U a kolébkapásovina 3,8 + 0,2 × 40 mm
Vzpěra Udélka 300 mm
Přístěnná vzpěra P6 × 25 mm, výška 300 mm, vysunutí 289 mm
Vzpěra FALZ40 × 260 mm, 3 díly, pěnové podložky
Spojka lávek5 × 25 × 180 mm, 2 ks na spoj, se šrouby

Deklarace vlastností 105/2017 – sady MDM SMART

NormaEN 516:2006 – zařízení pro přístup na střechu
Mechanická odolnosttřída 1
Reakce na oheňA1
Chování při vnějším požáruBROOF
Trvanlivost mechanické odolnostivyhovuje
Posouzenísystém 3, notifikovaná osoba 1020 – TZÚS Praha

Vlastnosti platí pro sestavu z dílů výroby MDM.

Dostupné barvy

pozinkpřírodní, nelakovaná

červenáRAL 3004

černáRAL 9005

cihlováRAL 8004

grafitováRAL 7016

hnědáRAL 8017

kaštanováRAL 8012

tmavě hnědáRAL 8019

zelenáRAL 6020

Barvu vyberete u produktu. Vzorníky a symboly RAL slouží jen jako orientační představa – skutečný odstín se může lišit. Jiné barvy MDM za příplatek, výroba do 10 pracovních dnů.

Podle výrobce

Montáž

Obecná pravidla montáže

  • Vzpěry se k dřevěné konstrukci střechy připevňují vruty do dřeva podle normy PN-EN 14592 – u plechových krytin přes lať do krokve, vruty ø 8 mm (např. 8 × 60 mm) tak dlouhé, aby lať výrazně přesahovaly.
  • Kvůli těsnosti krytiny používejte vruty s těsnicí podložkou a montážní otvory dodatečně utěsněte (asfaltovou hmotou, silikonem apod.).
  • Díly se mezi sebou spojují šrouby ø 8 mm, které jsou v sadě.
  • Sklon lávky se nastavuje přišroubováním kolébky ke vzpěře v rozsahu 0–65°.
  • Vzdálenost vzpěr smí být nejvýše 80 cm – to je maximum, které připouští norma. Vzpěra patří i ke každému spoji lávek, spoj tvoří 2 spojky.
  • Lávky tvoří komunikační trasy napříč spádem střechy; po spádu se doplňují střešními nášlapy.
  • Počet a rozměry vrutů a rozmístění vzpěr pro konkrétní stavbu určuje technický projekt podle platných norem a předpisů.

Informace nenahrazují technický projekt.

Pochůzné lávky

Časté otázky

Jakou sadu pro plechové tašky potřebuji?

Podle délky modulu a výšky prolisu vaší krytiny – označení BD-350/20 znamená modul 350 mm a prolis 20 mm. Vzpěry snesou odchylku ± 3 mm. Jednomodulové tašky 380/35 mají vzpěru BG-380/35.

Obsahuje sada vruty do střechy?

Ne. Sada obsahuje lávku, vzpěry, kolébky a šrouby pro spojení dílů. Vruty pro upevnění vzpěr volte podle normy PN-EN 14592, ø 8 mm, s těsnicí podložkou a dostatečně dlouhé, aby prošly latí do krokve.

Kolik vzpěr potřebuji na delší lávku?

Vzpěry smí být od sebe nejvýše 80 cm a vzpěra patří i ke každému spoji lávek. Sady do 1200 mm mají 2 vzpěry, sada 1500 mm 3. Pro delší trasu spojte lávky spojkami (2 ks na spoj) a doplňte vzpěry s kolébkami.

Dá se lávka nastavit podle sklonu střechy?

Ano. Kolébka se ke vzpěře přišroubuje v potřebném úhlu – v rozsahu 0–65°, aby lávka byla vodorovná.

Jak rozmístit střešní nášlapy?

Lávky vedou napříč spádem střechy, nášlapy po spádu – montují se střídavě, aby se po střeše chodilo jako po schodech. Při sklonu do 30° v každé druhé řadě tašek, asi 70 cm od sebe; nad 30° v každé řadě, každých 35–40 cm. Jde o doporučení z praxe – rozhodující je technický projekt.

Je k dispozici i delší lávka?

MDM vyrábí lávky až do délky 3,0 m. Délky nad 1500 mm (2,0, 2,5 a 3,0 m) dodáme na poptávku; delší trasu lze také složit z více lávek a spojek.

Splňují lávky normu?

Ano. Sady MDM SMART mají deklaraci vlastností 105/2017 podle EN 516:2006 – mechanická odolnost třída 1, reakce na oheň A1.

Lze lávku dodat v jiné barvě?

MDM dodá lávky, kolébky a vzpěry lakované i na jinou než standardní barvu – za příplatek, s výrobou do 10 pracovních dnů. Napište nám RAL.

Spočítáme to za vás

Cenová nabídka na střešní komunikaci

Potřebujete delší trasu lávek, nášlapy nebo nevíte, kterou vzpěru zvolit? Pošlete nám typ krytiny, sklon a délku trasy, případně fotku střechy – spočítáme díly a připravíme nezávaznou cenovou nabídku.

Poslat poptávkunebo volejte +420 737 051 601
