Vzpěra pochůzné lávky TYP BD 400/20

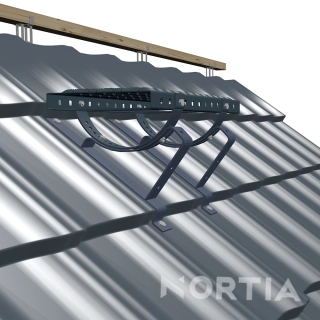

Střešní nášlapy a komínové lávky umožňují bezpečný pohyb po střeše. Takový systém střešní komunikace umožňuje přístup ke komínovým a anténním instalacím a může také sloužit jako dodatečná úniková cesta. Úhly náklonu lávek a nášlapů lze regulovat pomocí patřičného přišroubování kolébky lávky k držáku. Úhel lze regulovat v rozsahu od 0 do 65°.

Při volbě sady střešní komunikace věnujte pozornost dvěma parametrům:

• Délka modulu - plechová střešní krytina je na trhu dostupná s několika standardními rozměry modulu: 315, 330, 350, 400, 420 nebo 460 mm. Nejčastěji se používá rozměr 350 mm, rozměry nad 400 mm se používají stále méně. Několik let jsou novinkou zkrácené moduly, např. 330 mm.

• Výška prolisu plechu - Nejčastěji používané prolisy na trhu jsou 20 mm, 30 mm a 35 mm. Držáky lze používat v toleranci ± 3 mm. V případě většího prolisu – lze použít držák s podložkami, nebo použít sestavu pro takový typ krytiny.

BD (typ konzoly) - A (délka modulu)/B (výška profilu):

Ukázkové velikosti držáků:

• BD-330/30
• BD-350/20
• BD-350/30
• BD-350/35
• BD-400/20
• BD-460/20
• BG-380/35

Seznam vhodných plechových střešních krytin naleznete v záložce kompatibilita.

Pro správnou montáž budete potřebovat následující položky:

• Stoupací plošina (od 40 do 300* cm)
• Kolébka pochůzné lávky
• Vzpěra pochůzné lávky (v závislosti na typu střešní krytiny)
• Spojka pochůzné lávky (pokud potřebujete spojit delší řadu lavek)
• Montážní šrouby pro spojení jednotlivých prvků (v balíčku SMART je získáte zdarma)
• Šrouby pro připevnění lavice ke konstrukci (nejsou součásti balení)

*delká 300 cm pouze na poptání

Upevnění prvků vzájemně a ke střeše.

Držáky střešní komunikace musejí být k dřevěné konstrukci střechy připevněny vruty do dřeva podle normy PN-EN 14592+A1:2012. Vruty 8 mm x 60 mm pro připevnění držáku ke střeše naleznete také v našem obchodě. Prvky je nutné vzájemně spojovat pomocí šroubů (Ø 8 mm) přiložených v sadě

Komínové lávky jsou určeny k tvorbě komunikačních tahů vedoucích napříč spádem střechy. Držáky lávek je nutné ke střeše připevnit ve vzdálenostech minimálně 80 cm. Pozor! Je to maximální vzdálenost, kterou připouští norma. Podrobnější informace ohledně držáků a počtu upevňovacích vrutů a jejich rozměrů je nutné stanovit v technickém projektu.

Střešní nášlapy jsou doplňkem systému komínových lávek a jsou určeny k tvorbě komunikačních tahů podél spádu střechy. Střešní nášlapy by měly být rozmístěny střídavě, umožňují tak chůzi po střeše jako po schodech. Při navrhování odstupů mezi nášlapy je nutné zohlednit úhel sklonu střechy:

• Při sklonu střechy do 30° – nášlapy montovat v každé druhé řadě tašek, ve vzdálenosti 70 cm od sebe.
• Při sklonu střechy nad 30° – nášlapy montovat v každé řadě tašek, každých 35–40 cm.

Pozor! Výše uvedené informace jsou výsledkem shromážděných informací a našich zkušeností. Výše uvedené informace nelze považovat za návod k montáži. Použití střešní komunikace by mělo být shodné s technickým projektem, zpracovaným pro daný objekt se zohledněním požadavků příslušných norem a platných technických a stavebních předpisů. Pro přidání dodatečných držáků k sadě využijte nabídky jednotlivých prvků.

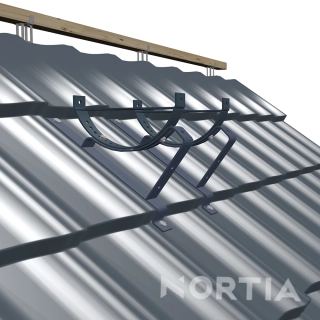

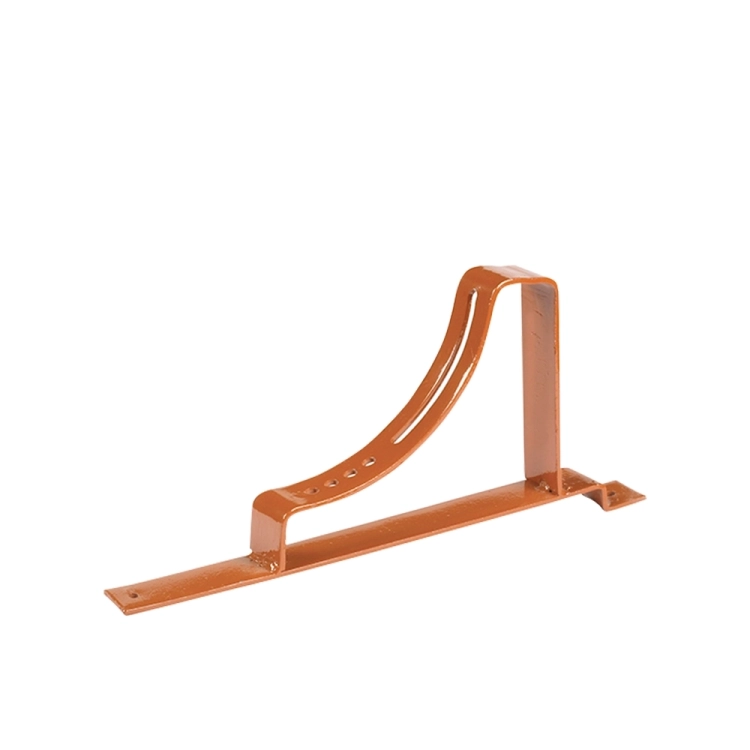

Držák komínové lávky –  je určen k montáži na střechy zakryté plechovou střešní krytinou. Je to nosný prvek komínové lávky nebo střešního nášlapu. Držák se upevňuje přímo na plechovou střešní krytinu přes lať do krokve. Upevňovací vruty ø8 je nutné zvolit tak, aby jejich délka značně překračovala tloušťku latě. S ohledem na porušení těsnění střešní krytiny je nutné používat vruty s těsnicí podložkou a montážní otvory dodatečně utěsnit asfaltovou hmotou, silikonem nebo jiným těsnicím přípravkem. Držáky lávky je nutné montovat ve vzdálenosti minimálně 800 mm a u každého případného spoje roštů komínových lávek pomocí spojek.
